Держатель душевой насадки из хоккейной шайбы

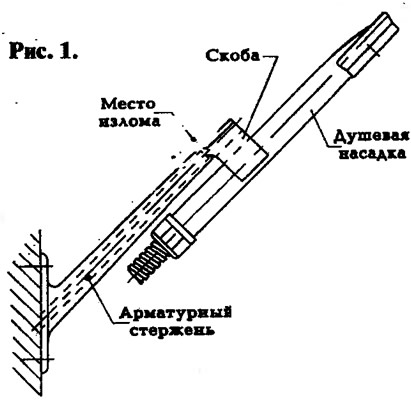

В процессе эксплуатации в результате старения отломилась пластиковая скоба-фиксатор, с помощью которой удерживалась душевая насадка (рис. 1). Возникла мысль: для ее ремонта использовать кусок резины толщиной 15—20 мм. Для этой цели можно было взять, например, старый каблук, колесо от детского автомобиля, шайбу для детского хоккея и т. д.

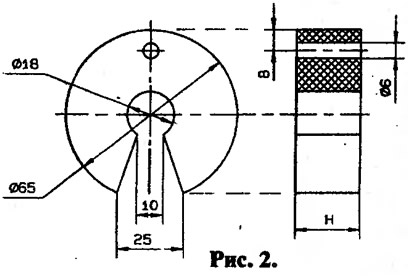

Была выбрана хоккейная шайба, так как ее правильная форма не требовала тщательной обработки. В шайбе (рис. 2) высверливалось два отверстия: одно по центру шайбы диаметром 18 мм, а другое — ближе к краю и меньшего диаметра (6 мм). От центрального отверстия к краю был сделан сегментный вырез такого размера, чтобы в него с небольшим усилием можно было вставить рукоять душевой насадки.

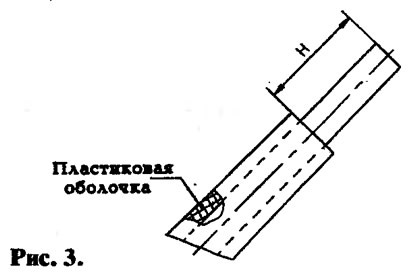

Сам кронштейн представляет собой металлический стержень, запрессованный в пластиковый корпус. В том месте, где отломилась скоба-фиксатор, необходимо было очистить конец стержня и пластика (рис. 3). Это можно было сделать ножом или напильником. Острые кромки стержня сглаживались наждачной бумагой.

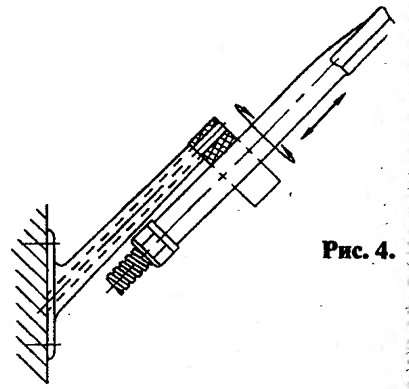

Шайба-фиксатор с усилием натягивается на стержень. Чтобы это сделать легче, конец стержня можно натереть мылом. Торец стержня имеет почти прямоугольную форму (8x10 мм) с небольшим овалом, а диаметр отверстия в шайбе — 6 мм, и поэтому соединение стержня с шайбой получилось очень надежным. Кроме того, что конструкция оказалась оригинальной, появилась дополнительная возможность регулировать направление струи за счет поворота вокруг оси рукояти, в также в пределах ее длины (120 мм) и высоту душа (рис. 4).
