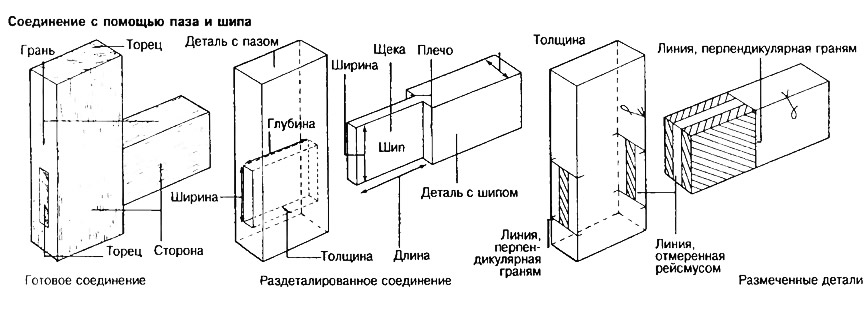

Столярные работы: типы соединений паз и шип

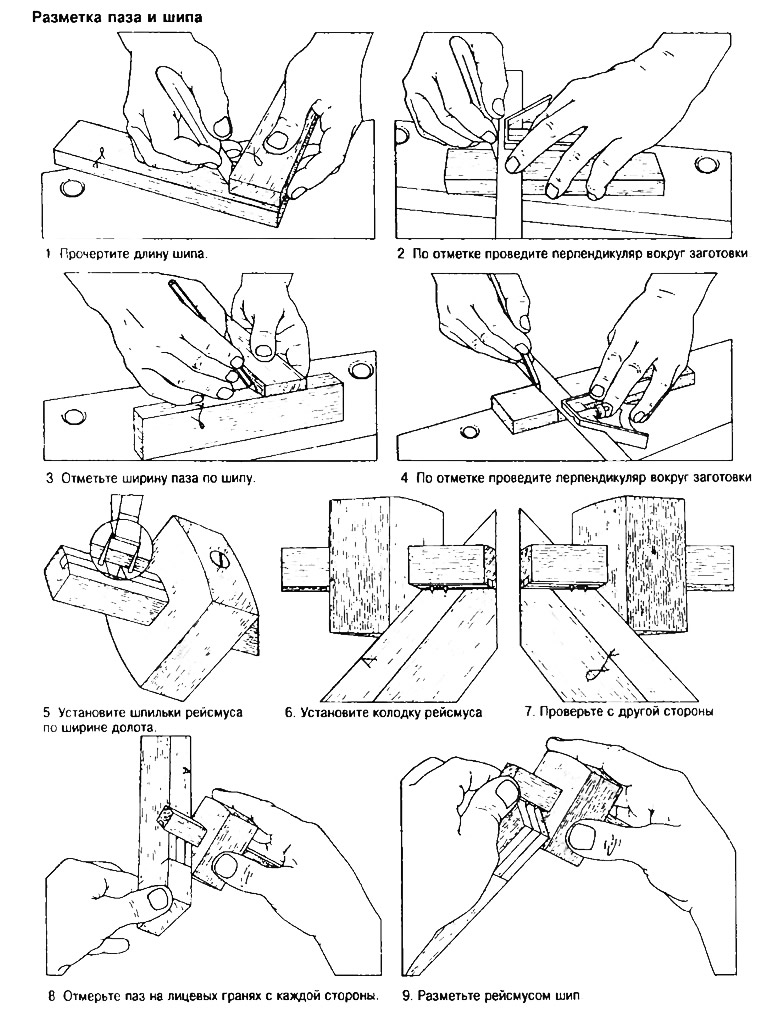

Разметка паза и шипа

Толщина шипа обычно составляет одну треть от толщины детали. Волокна детали с пазом следует располагать вдоль ширины паза, так как вырубать его нужно против волокна. Это обеспечит чистоту реза, ширина которого будет равна точно ширине используемого долота.

Отметьте длину шипа по ширине детали с пазом, используя маркировочный нож (1). Проведите перпендикулярную к ребрам линию вокруг будущей детали с шипом (2). Разметьте карандашом паз по ширине шипа (3). Проведите перпендикулярную к ребрам линию вокруг обеих граней (4).

Чтобы отметить толщину паза, установите шпильки рейсмуса по ширине долота (5). Установите рейсмус так, чтобы отметки располагались приблизительно в центре будущей детали с пазом (6). Отметьте то же и с другой стороны заготовки (7). Если отметки не совпадают, отрегулируйте колодку, установив шпильки точно в центре между соответствующими метками. Когда рейсмус правильно установлен, отмерьте паз на обеих гранях от лицевой стороны (8).

Чтобы шип соответствовал пазу, оставьте рейсмус с той же установкой, но отрегулируйте колодку, если соединяемые детали имеют разную толщину. Зажмите заготовку детали с шипом в тисках и прочертите рейсмусом линии вокруг каждой грани и торца от лицевой стороны (9). Затем поверните деталь и продолжите разметку на других гранях от лицевой стороны.

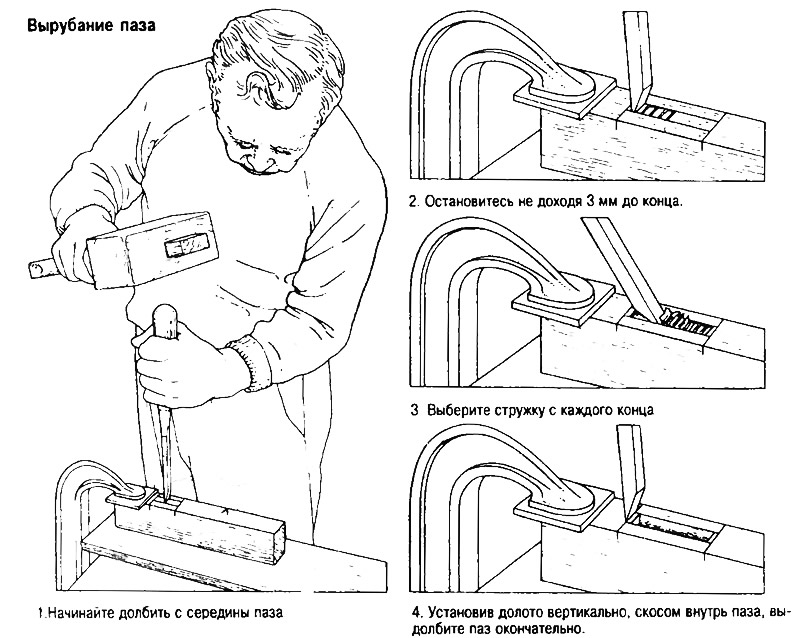

Вырубание паза

Закрепите заготовку. Сделайте отвесный рез в середине, затем, передвигая долото на 3 мм к краям, выберите паз. Скос долота должен быть направлен к центру (1). Остановитесь на расстоянии 3 мм от перпендикулярной к ребрам линии (2). Это позволяет в конце работы подравнять смятую кромку, которая получилась при выборе стружки.

Переворачиваем долото и продолжаем вырубку от середины до расстояния 3 мм от другого конца.

Поворачиваем долото и выжимаем стружку от каждого конца к центру (3). Заканчиваем долбление вертикально на конечных линиях, скос долота направлен внутрь (4). Освобождаем пазовую деталь из зажима и вытряхиваем стружку.

Помещаем деталь не вырубленной стороной вверх, снова прижимаем ее к верстаку. Повторяем выдалбливание с другой стороны детали.

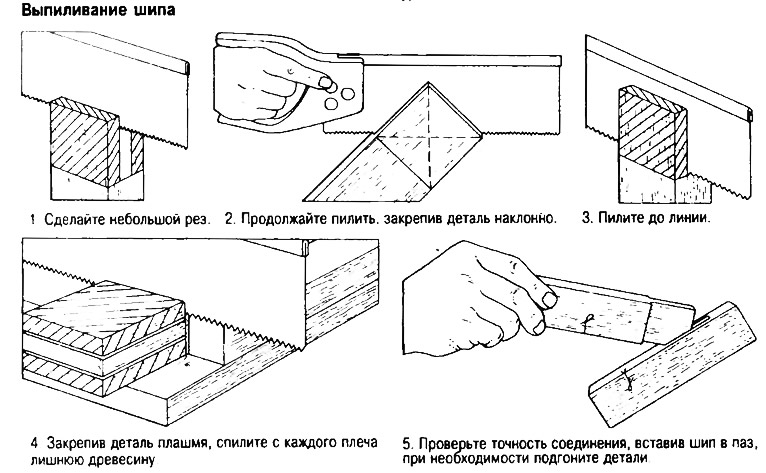

Выпиливание шипа

Зажмите заготовку детали с шипом отвесно в тиски. Ориентируйтесь по обеим линиям проведенным рейсмусом на каждой стороне шипа. Пилите по удаляемой стороне линии, проведенной рейсмусом. Наклонив пилу так, чтобы она врезалась в кромку дерева, пропилите вниз на 3 мм. Выровняйте пилу и прорежьте 3 мм вниз (1).

Перезакрепите заготовку под углом 45°. Пилите до перпен-дикулярной линии (2).


Поверните деталь и пилите другой край, снова под углом 45°.

Зажмите заготовку отвесно и пилите прямо вниз до линии, начерченной рейсмусом (3). Затем, установив деталь плашмя, спилите удаляемую часть древесины с каждого плеча (4). Чтобы проверить подгонку, испытайте каждый угол шипа на плотность вхождения в паз (5).

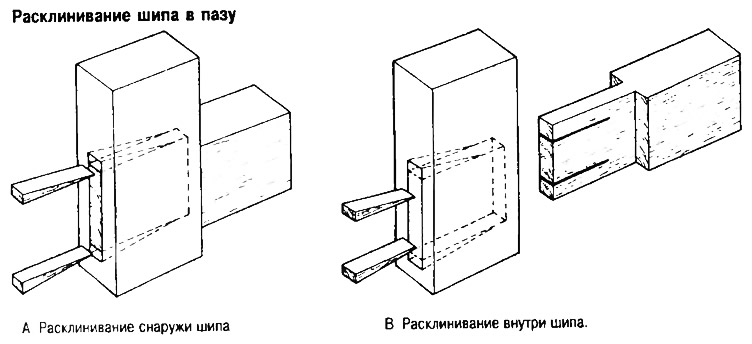

Расклинивание шипа в пазу

Клинья делают соединение очень прочным. Они могут или быть вставлены снаружи шипа (А) или в пропилы в самом шипе (В). Расширьте паз по внешним граням долотом под небольшим углом на расстоянии 3 мм от перпендикулярной линии примерно до половины глубины паза. Если шип очень плотный, зажмите деталь в тисках так, чтобы она не раскололась. Смажьте клеем, вставьте шип и забейте клинья. Спилите излишки и прострогайте.

Изготовление соединения с потайными пазом и шипом

Установите требуемую длину шипа, удерживая шиповую деталь на пазовой детали (1). Разметьте и запилите шип (2). С помощью рейсмуса разметьте плечи граней, которые должны быть минимальными, чтобы не ослабить шип. (Плечи граней будут гарантировать, что не появится зазор, когда детали дадут усадку.) Пропилите вниз до линий, размеченных рейсмусом, и срежьте отход (3). Разметьте ширину паза по изготовленному шипу (4). Выравнивая долото по шипу, оберните изоляционную ленту вокруг лезвия, чтобы ограничить глубину, на которую должен быть выдолблен паз (5). Вырубите паз на глубину немного большую, чем длина шипа (6).

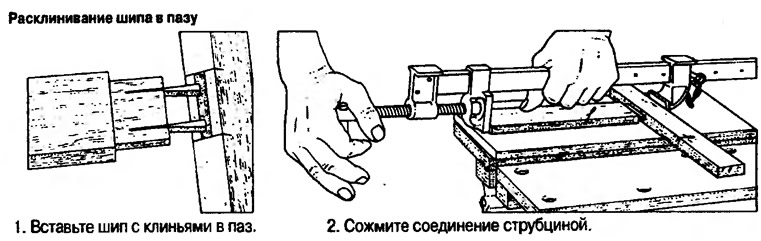

Расклинивание шипа в пазу

Отрежьте два клина по толщине шипа. В шипе сделайте пропилы чуть длиннее клиньев. Нанесите клей и вставьте клинья в пропилы. Нанесите клей и вставьте шип в смазанный клеем паз (1). Стяните лучковой струбциной (2). Таким образом создается более сильное и более безопасное давление, чем при забивании молотком.

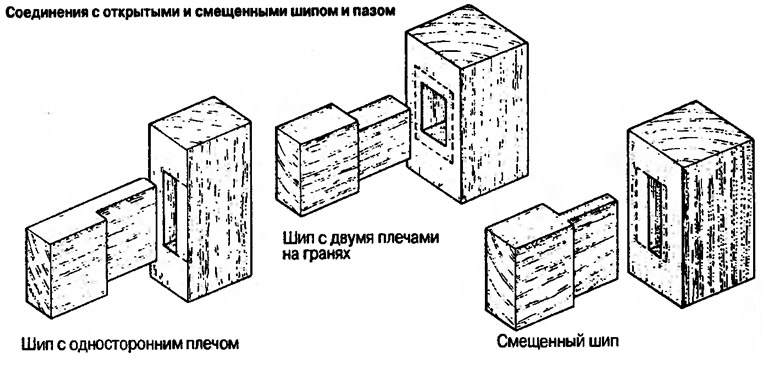

Соединения с открытыми и смещенными шипом и пазом

Соединение тонкой перекладины с толстой ножкой с помощью «стандартного» шипа, с его равными боковыми плечами не будут давать прочного соединения на лицевой стороне ножки, если это соединение ножки и перекладины должно быть выполнено впотай. Поэтому используются паз и шип только с одним плечом на стороне. Изготовьте паз и шип. Если перекладина должна быть установлена в середине ножки, шип может иметь два плеча на гранях. Если перекладина должна быть вставлена с передней стороны ножки, можно использовать слегка смещенный «стандартный» шип.

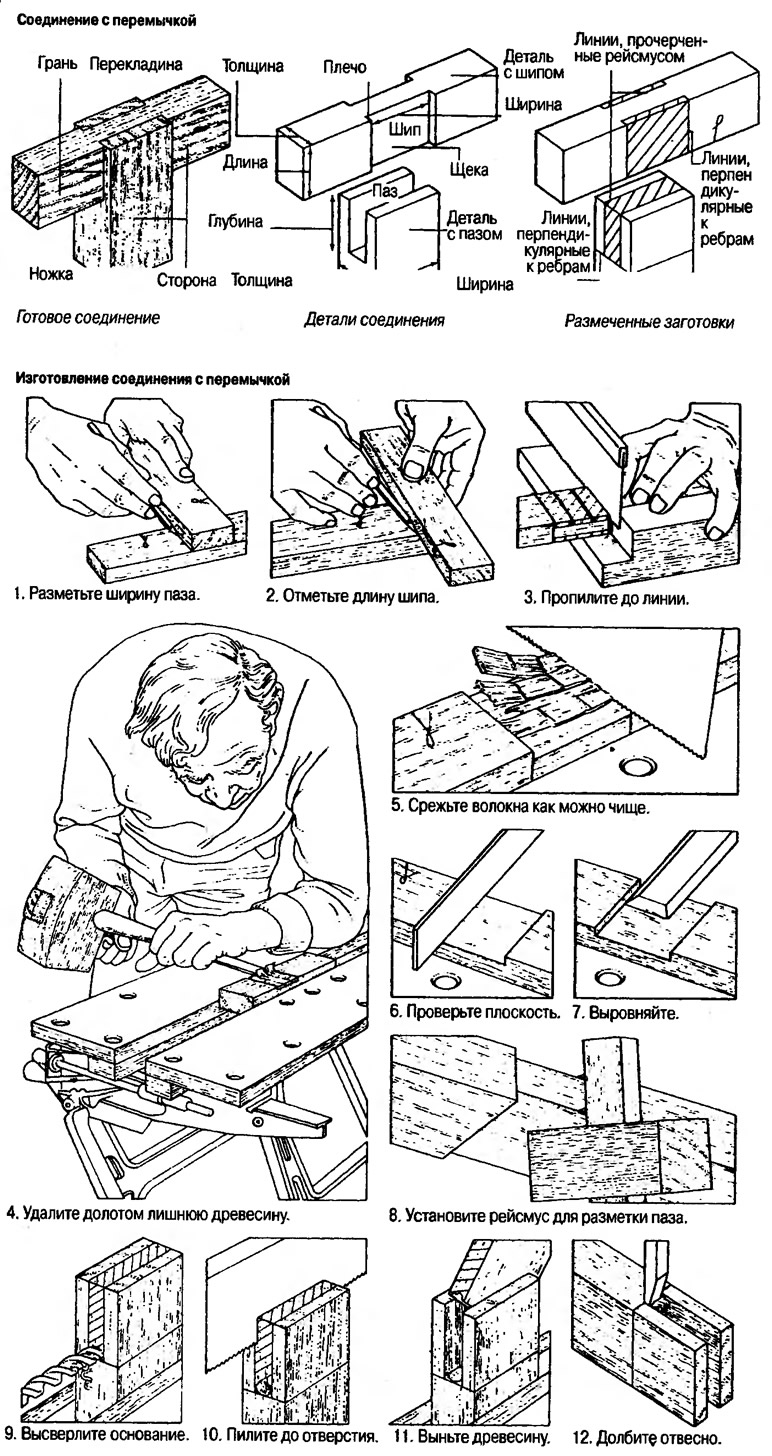

Изготовление соединения с перемычкой

Соединение с перемычкой состоит из перевернутых паза и шипа и используется там, где ножка толще, чем перекладина. Отметьте карандашом ширину паза по шипу (1). Затем, чтобы обеспечить плотное сопряжение, проведите перпендикулярные к ребрам линии вокруг с помощью разметочного ножа чуть внутри карандашных отметок. Отмерьте длину шипа по верхнему концу паза (2). Проведите перпендикуляры вокруг пазовой детали. Чтобы образовать шип, отметьте 5 мм выемку на каждой стороне шиповой детали. Закрепите шиповую деталь в тисках и пропилите до линии разметки по удаляемой стороне линии (3). Сделайте один или два надпила в центре удаляемой части детали, что позволит легче удалить ее. Зажмите шиповую деталь в тисах. С помощью долота со скошенным острием и киянки начните удаление отхода. Положителокоть на верстак и держите долото скосом вверх, причем рука должна быть рядом с режущей кромкой. Держите киянку почти у ее бойка. Долото передвигайте понемногу; долбление непосредственно у отмеренной линии может привести к разрушению детали вдоль волокна на большую глубину, чем требуется (4). Если волокна не удаляются чисто, сделайте небольшие пропилы по удаляемой части, чтобы отделить их (5). Проверьте шип на плоскостность (6). Выровняйте любые остающиеся неровности, выдалбливая их долотом с нажимом только рукой, не пользуясь киянкой (7). Установите рейсмус для пазов и гнезд на толщину шипа (8). Отрегулируйте опору по верху пазовой детали и прочертите вокруг для открытого паза. Начните резать паз путем сверления отверстия в основании, просверливая до середины с обеих сторон (9). Пилите вдоль каждой рейсмусной линии вниз до отверстия (10). Выньте удаляемую часть древесины (11). Обработайте дно паза перпендикулярно к грани пазовым долотом (12).
