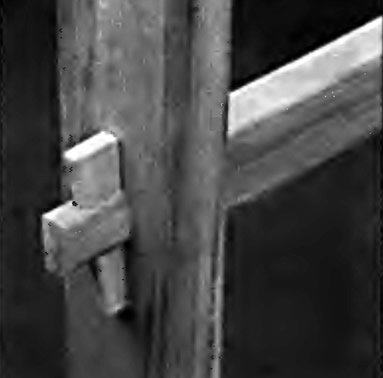

Декоративное соединение - вставленный в отверстие шип с клином. Этот вид соединения пригоден для элементов каркасов столов, этажерок и подобной малогабаритной мебели.
Отверстие шипа и клин скошены под углом 10° и точно подогнаны друг к другу. Отверстие для клина следует всегда сверлить перпендикулярно линиям текстуры.

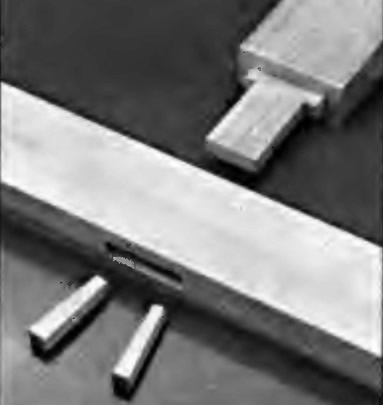

Такое шиповое соединение с расклинкой часто применяют при изготовлении дверных рам. Своим широким основанием шип плотно сидит в отверстии, не давая соединению расшатываться.

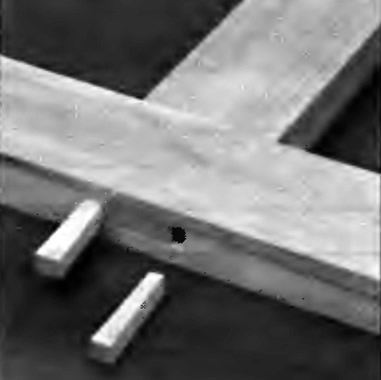

Эти клинья слегка скошены с одной стороны. Прежде чем вставить их в зазоры между шипом и боковыми стенками отверстия, на поверхность шипов наносят тонкий слой клея. Оба клина забивают постепенно, чтобы не сместить шип в ту или другую сторону.

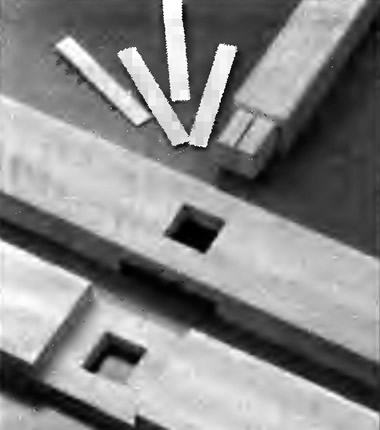

Шип с четырьмя клиньями обычно применяют при изготовлении каркаса стола с крестообразной ножкой. Сначала на брусках делают выборки для соединения вполдерева, подгоняют друг к другу, затем сверлят отверстия и разрабатывают их стамеской до квадрата.

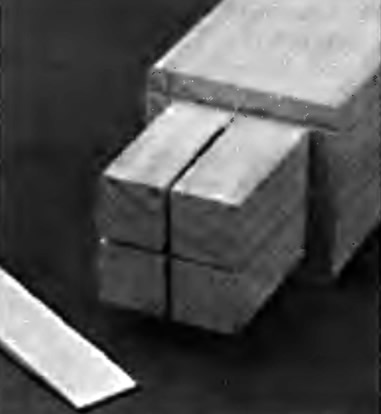

Шлицы для клиньев представляют собой два взаимно перпендикулярных пропила. Угол скоса клина здесь минимальный.

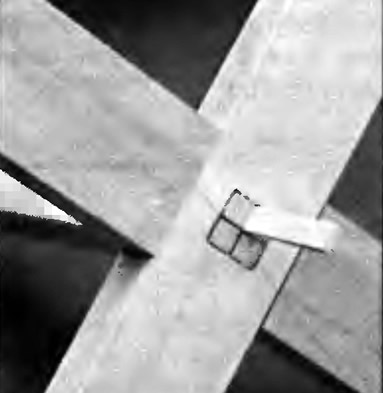

Все контактирующие поверхности этого шипового соединения с расклинкой предварительно промазывают клеем.
Журнал «САМ» №8, 1998 год
