Автор начал с того, что доработал раму бокового прицепа (коляски): приварил к ней Г-образный кронштейн, выгнутый из стальной трубы ∅60 мм, прикрепив его к продольной трубе рамы двумя хомутами (с фиксацией сваркой) и двумя трубчатыми подкосами, приваренными к раме и к кронштейну. Подкосы — это водопроводные трубы с внешним диаметром 22 мм. Длина заготовок — 600 и 780 мм, однако окончательный их размер уточняется по месту»
Помимо этого, к стойкам, на которые опирается кузов коляски, приварена стальная труба, позволяющая немного приподнять заднюю часть кузова, с тем чтобы его оболочка не задевала за Г-образный кронштейн. Необходимо также для увеличения жесткости рамы дополнительно приварить стальную косынку.

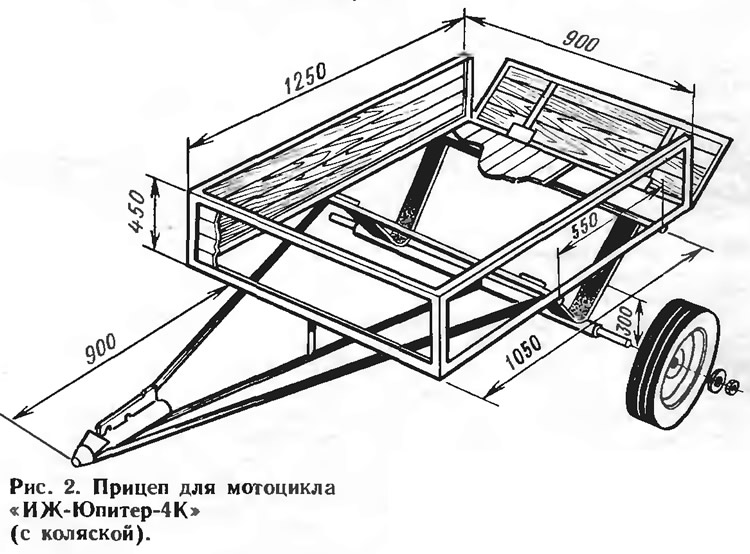

Каркас самого прицепа также сварной. Детали дышла и поперечины — из трубы ∅22 мм, ось прицепа — это труба ∅60 мм, а на грузовую платформу пошли стальные уголки с шириной полки 15 мм. Последняя соединяется с осью через V-образные кронштейны, выгнутые из стальной полосы сечением 7X70 мм.
Диски колес и шины — от мотороллера «Муравей», ступицы — от списанной сеялки, после обрезки они отлично состыковались с дисками.
Днище и борта кузова зашиты обычными строгаными шпунтованными досками (к каркасу крепятся шурупами). Задний борт может открываться и при необходимости сниматься, поскольку он навешен на обычных дверных петлях.
Прицеп имеет все необходимые световые приборы: фонари стоп-сигнала, указателя поворота, а также габаритные огни. На брызговиках установлены катафоты-световозвращатели:
Масса его — около 55 кг. Предельная грузоподъемность — до 350 кг, однако по правилам она не должна превышать 50% массы буксировщика. «Мотопоезд» развивает скорость до 60 км/ч. Тормоза не предусмотрены, поскольку тормозная система мотоцикла вполне справляется с торможением — разумеется, если она хорошо отрегулирована и задействован тормоз бокового прицепа. «Мотопоезд» остался столь же мобильным и маневренным, как и сам мотоцикл. Не отразилось использование прицепа и на двигателе. Он работает по-прежнему надежно, устойчиво, не перегревается, дорабатывать его не потребовалось.
Надеемся, что такая самоделка заинтересует тех владельцев мотоциклов, которые живут в сельской местности. Транспортных работ на подворье — не счесть. Нужно ли привезти сена, отвезти на приемный пункт картофель, доставить удобрения — всюду требуется грузовое транспортное средство. А между тем ныне чуть ли не в каждом втором дворе — мотоцикл с коляской, расходующий свои 20—30 л. с. лишь на обслуживание самого водителя и пассажиров. Так не пора ли запрячь эти «лошадиные силы» в работу?

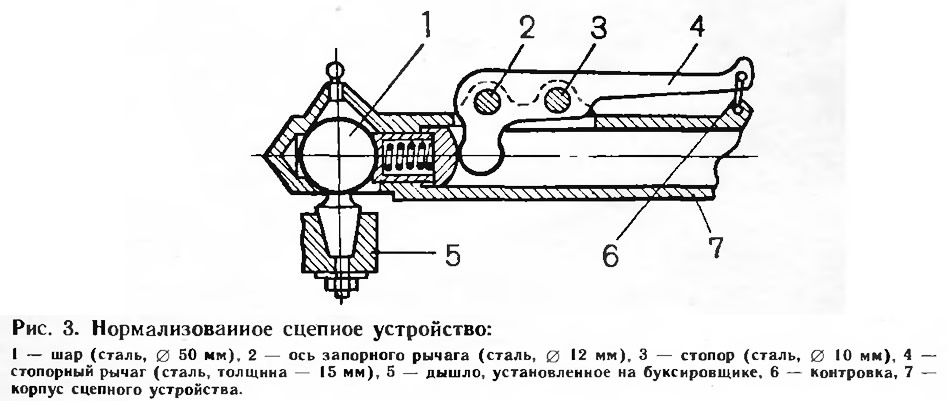

Примечание. Прицеп к мотоциклу с коляской, сконструированный и построенный В. Седовым, обладает одним, легко устранимым недостатком — его сцепное устройство не отвечает нормативам, предъявляемым к подобным узлам требованиями ГАИ. Поэтому на чертежах прицепа изображено стандартное сцепное устройство с шаровым шарниром. В. Седов использует прицеп со своим мотоциклом «Юпитер-4К».
Журнал «САМ» №1, 1993 год
