Самодельный котел для отапливания дачного домика

Построил на нем небольшой кирпичный домик. После первой же зимы встал вопрос об отоплении. Как обогреть комнаты? Газопровод еще не протянули, электричества нет, да и дорого — остаются дрова или уголь. Я разработал самодельный котел, работающий на угле, дровах, а при небольшой переделке — на газе. Его можно использовать для отопления дома, подогрева воды для ванной, душа. В отличие от газовой колонки котел работает при минимальной подаче воды.

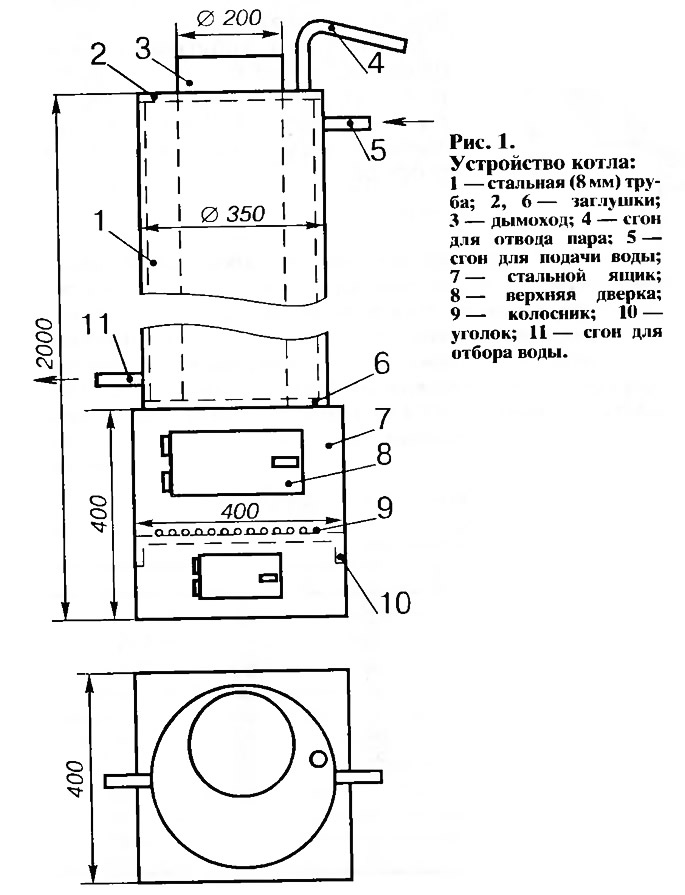

Основная часть котла (рис. 1) — толстостенная (8 мм) стальная труба. Концы ее заварены двумя заглушками, в которых вырезаны отверстия под трубу дымохода.

Котел установлен на металлическом ящике и приварен к нему. Колосник — съемный, он опирается на уголки, закрепленные на боковинах ящика. В котел врезаны два сгона для подачи и отбора воды и еще один — для подсоединения трубы,через которую происходит сброс пара, если вода закипит, — своего рода предохранительным клапан.

Принцип действия котла прост. Если в доме нет водопровода, то над котлом необходимо установить бак с водой и подсоединить его к сгону 5, через который котел заполняется. После этого можно разжигать огонь. В ванной установлен смеситель, через него горячая вода из котла смешивается с холодной (из бака или водопровода).

Если есть возможность использовать газ, то верхнюю дверцу котла надо снять и вместо нее установить газовую горелку. Поэтому при изготовлении котла желательно сделать дверку с учетом размеров горелки.

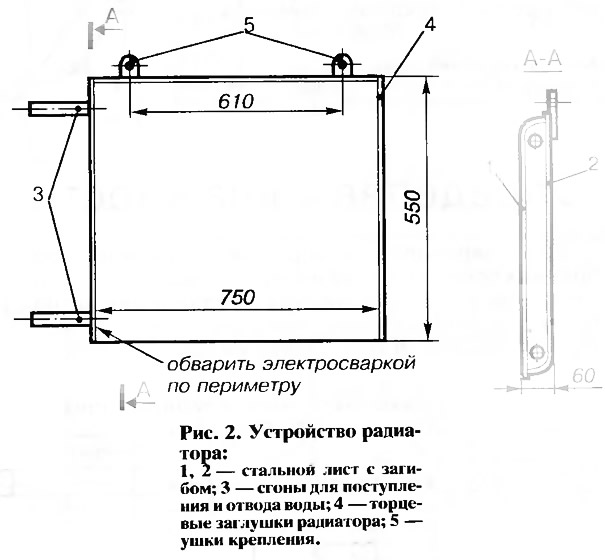

После изготовления котла можно установить батареи отопления. Вместо покупных я использовал радиаторы собственной конструкции (рис. 2). Купил лист жести размером 6x1,5 м и толщиной 5 мм. На заводе нарубил его кусками 600x750 мм. Загнул на листогибочном прессе один из краев каждого листа. Затем, стыкуя по два таких листа, сварил 10 коробов. С торцов коробов приварил заглушающие полосы, вварил два сгона ∅3/4". Радиаторы получились в 3—4 раза дешевле, чем покупные. Их основные достоинства — дешевизна, компактность и возможность быстрого ремонта (любой свищ можно заварить электросваркой, так как радиатор стальной). После окраски радиатор выглядит очень аккуратным.

Прокладывать горячую и обратную линии необходимо с уклоном 3...5 мм на 1 погонный метр с направлением в сторону движения воды. Котел желательно ставить ниже нагревательных приборов, тогда вода будет лучше циркулировать в системе. Можно использовать трубы меньшего сечения.

Для главных стояков нужны трубы диаметром 1—2½ дюйма, а для остальной части системы — 3/4—11/2 дюйма. Чем более удален нагревательный прибор, тем тоньше используемые трубы.
