Рыхлитель из пилы
Например, из полотна сломанной пилы несложно вырубить лезвие тяпки. К полученной заготовке приваривают кусок дюймовой трубы (длиной по вашему росту) и получают рыхлитель значительно долговечнее обычного.

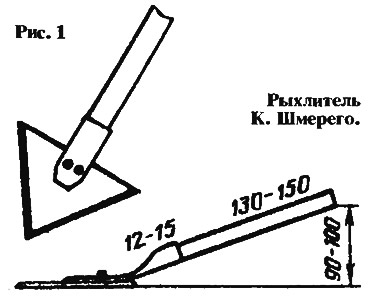

Однако и эта нехитрая конструкция, как показал опыт ростовчанина К. Шмерего, поддается усовершенствованию (рис. 1). Во-первых, он ее облегчил, для чего приклепываемую к лезвию слегка согнутую рукоять-трубу сделал длиной всего 120—150 мм, а в нее вставил деревянную круглую палку (в зависимости от роста — длиной от 1,3 до 1,5 м). Во-вторых, рационализатор решил изготовить три варианта такого орудия (у всех лезвие — равнобедренный треугольник). Малое (ширина треугольной пластинки 70—80, длина 65 мм) предназначено для рыхления почвы и прополки в очень узких междурядьях, а также для обработки малинников и земляники. Пригодно оно и для работы в парниках. Среднее (ширина лезвия 150—160 мм и длина 100 мм) — для ухода за смородиной, крыжовником, виноградом, работ на бахче, грядках с огурцами и томатами. Большое (с шириной лезвия 250 мм и длиной 130—140 мм) — для обработки почвы в приствольных кругах плодовых деревьев.
Единорог

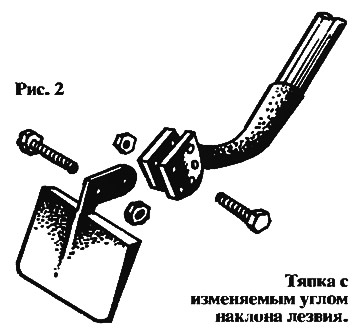

Чтобы удобнее было рыхлить почву и уничтожать сорняки, лезвие тяпки должно иметь меняющийся наклон к земле. Добиться такой универсализации у обычной тяпки невозможно, поэтому постоянно приходится прилаживаться к инструменту. Дело упрощает приваренная к середине лезвия изогнутая стальная пластина с двумя отверстиями вблизи ее свободного конца (рис. 2). Снизу к отрезку трубы ∅25,4 мм, в которую вставляют деревянную ручку, приваривают две небольшие квадратные щечки с пятью соосными отверстиями в каждой (щечки отстоят друг от друга на расстоянии, равном толщине пластины).
Теперь достаточно пластину вставить между щечками, совместив проделанные в них отверстия, затем пропустить сквозь них болт, и можно менять угол наклона лезвия по отношению к земле. Болт служит своеобразной осью, вокруг которой вращается режущая часть инструмента.
После того как рабочему органу тяпки придают необходимое положение, через соседнюю группу отверстий пропускают второй болт, затягивают его гайкой, и орудие готово к рыхлению. Для прополочных работ слегка изменяют угол наклона лезвия, вынимая и снова закрепляя второй болт.
И коса, и тяпка

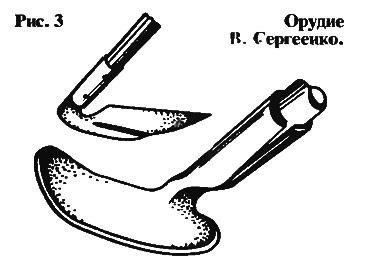

Москвич В. Сергеенко из зазубренного массивного ножа отковал нечто среднее между косой и тяпкой (рис. 3). Таким орудием хорошо рыхлить землю, окучивать растения, подрезать сорняки на глубине 20—30 мм от поверхности. Длинная рукоятка орудия позволяет не сгибаться при обработке почвы под кустами смородины или крыжовника.
Необычная тяпка
Для обработки сырой почвы, а также под сомкнутыми растениями лучше обычную тяпку заменить на такую, которую создал украинский умелец В. Смирнов. Толстый стальной прут он согнул буквой П. Сверху в середине получившейся перекладины (ее ширина от 80 до 400 мм) приварил слегка изогнутую державку для черенка. Между основаниями ножек натянул проволоку (чем она тоньше, тем легче работать орудием, но, к сожалению, в этом случае учащаются обрывы). По словам рационализатора, производительность труда увеличивается в 5 раз. С помощью проволоки, как убедился В. Смирнов, неплохо обрабатывать междурядья в посадках картофеля, посевах подсолнечника и кукурузы. Только тогда основу для нее делают покрепче, скажем, из уголкового железа. Для большей устойчивости хода перекладину желательно утяжелить, прикрепив к ней дополнительные грузики.
Возрос КПД
Совершенствуют и мотыги. На этот раз поиск обуславливается тем, что их выпускают с не отличающимися прочностью трапециевидными лезвиями, да и работать ими нелегко. Чтобы улучшить мотыгу, инженер из Подмосковья Н. Кармазин слегка изогнул кромку лезвия и, кроме того, укрепил его ребром жесткости — бородкой (рис. 4). В результате центр тяжести орудия переместился и оказался максимально приближенным к направлению удара. Коэффициент полезного действия (КПД) мотыги резко возрос.
Мотыга из ножовки
А. Цельман из Нижнего Новгорода превратил в мотыгу (рис. 5) старую пилу-ножовку. Из ее полотна он вырезал лезвие длиной 220 мм и стойку высотой 70 мм. Последнюю приварил перпендикулярно режущей пластине и сбоку (под углом 35—40° к горизонтали) вставил в нее черенок длиной 1,7—2 м. Лезвие обрубил зубилом так, чтобы его края шириной 20 мм вышли прямыми и параллельными друг другу. Этот инструмент оказался весьма эффективным при рыхлении земли в приствольных кругах деревьев и обработке кустарников с низко расположенной кроной. Затраты времени на операцию сократились в 3—4 раза.
Две мотыги

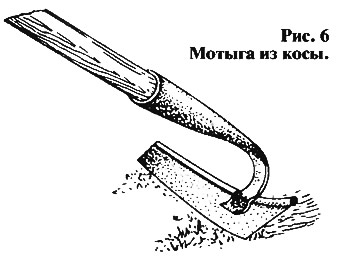

Есть и иные удачные решения той же проблемы. Например, Ю. Рейслер (Москва) предлагает два оригинальных орудия. Первое делают из обрезанного обломка косы (рис. 6), к пятке более широкой части которой приваривают пустотелую державку для черенка.

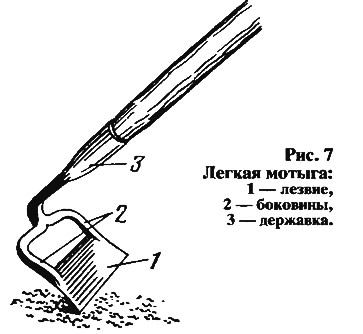

Его применяют для уничтожения сорняков на неудобных местах — откосах гряд, картофельных гребней, поливных борозд. Вторая мотыга (рис. 7) отличается от привычной специальным окошком, вырезанным в лезвии. Естественно, этот рыхлитель несколько легче промышленного, да и влажная земля при работе не налипает на поверхность его лезвия, поскольку при каждом последующем ударе она сдвигается в проем.
«Финская мотыга»

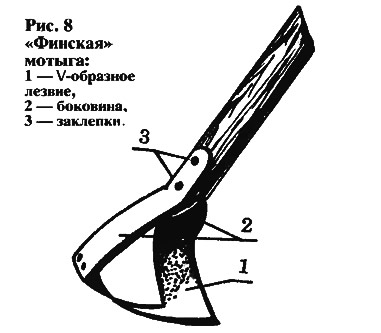

На предыдущий инструмент похожа так называемая финская мотыга (рис. 8). У нее тоже есть отверстие для сброса налипающей почвы. Однако принцип изготовления этого инструмента несколько другой: его лезвие состоит из трех скрепленных планок — двух несильно изогнутых боковин и соединяющего их V-образного лезвия. Можно сделать и упрощенную копию подобного орудия.
Для этого стальной прут изгибают в виде равнобедренного треугольника и оба конца его заклепками прикрепляют к деревянной рукоятке (диаметр прута и ширину нижней части приспособления выбирают в зависимости от размеров обрабатываемых междурядий, возраста и развития корневой системы сорняков). Практика показывает, что эта мотыга обладает рядом преимуществ: она не сдвигает с места почвенные комочки, и, значит, ее не опасно применять на наклонных поверхностях грядок; в связи с отсутствием острых лезвий ею можно выдергивать сорняки в непосредственной близости от культурных растений; она справляется с самыми мелкими сорняками, которые сегодня выпалывают исключительно вручную.
Что такое полотики?

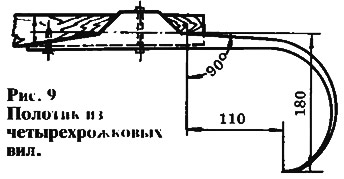

Садоводы и огородники с успехом конструируют самодельные культиваторы, или, как их иногда называют, полотики. Самый простой из этих инструментов — закругленная лопаточка, выструганная из доски толщиной 25 мм и вдесятеро большей длины. По краю ее широкой части (800 мм) вбивают 5—6 гвоздей длиной 50—60 мм, острия которых дополнительно заточены напильником. По примеру Г. Светлакова из Башкирии для этой цели можно приспособить и ненужные в хозяйстве четырехрожковые вилы. Их зубья нагревают, после чего сразу изгибают так, чтобы между основанием и острым концом зуба по вертикали было 180 мм, а по горизонтали 110 мм. Потом тут же, опустив в холодную воду, закаливают. Получившееся орудие (рис. 9) имеет существенные преимущества перед граблями: сорняки и комья земли меньше забивают его и холостой ход (от себя) легок — ведь зубья при этом скользят, словно полозья. Кроме того, им можно корчевать пораженные махровостью кусты смородины.
Из полосовой стали

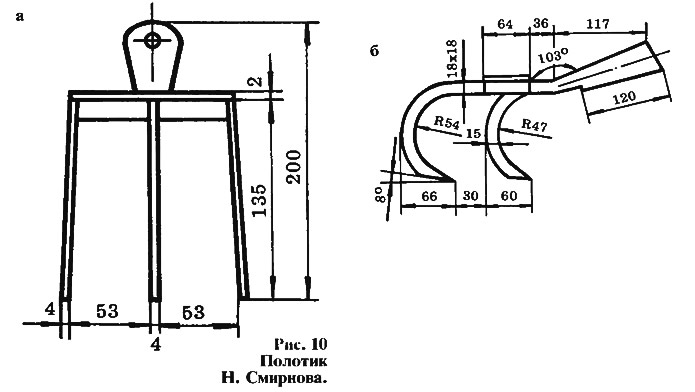

Москвич Н. Смирнов создал по-лотик (рис. 10, а) не из круглой, а из полосовой стали (важно, чтобы она была без фасок, с гранями, расположенными строго перпендикулярно друг к другу). Каждую полоску размером 14x3,5 мм он также нагревал и один конец ее плавно изгибал (радиус изгиба — 54 мм). После закаливания сварил их между собой в виде трехзубой вилки. Пустотелая державка такого полотика длиной 120 мм по отношению к горизонтали согнута под углом 103°. Обработку полосы почвы длиной 22 и шириной 1,5 м, независимо оттого, что растет на ней, Н. Смирнов завершает этим орудием за 40 мин.
Подобный рыхлитель будет еще лучше удалять сорняки, если металлические пластины длиной 150 мм изгибать не целиком, а лишь нижнюю их треть (рис. 10, б). В этом случае получившиеся зубья шириной 30 мм верхними согнутыми под прямым углом концами длиной по 20 мм приваривают к единой металлической планке длиной 150 мм так, чтобы каждый последующий перекрывал след предыдущего. Все перечисленные орудия насаживают на деревянные ручки высотой от 1,5 до 2,6 м.
Удобен для работы в кустарнике

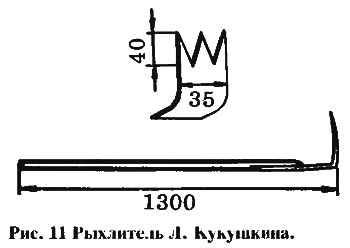

Л. Кукушкин из чувашского г. Шумерля сделал рыхлитель (рис. 11) из мягкого железа, применяемого для изготовления обручей на бочки. Зубилом он вырубил полосу шириной 35 и длиной 200 мм и на одном ее конце выточил три зуба высотой по 40 мм. На противоположном конце полосы просверлил два отверстия для гвоздей — ими он прибил цапку к деревянной ручке длиной 1300 мм. Затем загнул зубья под прямым углом, и получилось устройство, удаляющее любой сорняк. Особенно удобно оно при обработке почвы под низко расположенными ветвями кустарников.
Рыхлитель — грабли

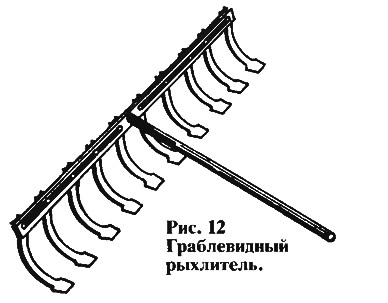

В том случае, когда необходимо за один раз прополоть широкий участок земли, применяют рыхлитель, напоминающий грабли (рис. 12). К горизонтальной стальной полосе болтами и гайками прикреплены остро заточенные изогнутые лезвия, расширенные на концах в виде лопаток. Продольный паз в полосе позволяет передвигать лезвия, регулируя расстояния между ними в соответствии с густотой посадки культурных растений. А слесарь из Калининградской области К. Любецкий для той же цели приспособил негодную автопокрышку. Он вырезал ее боковину так, чтобы получился круг ∅80 см, потом в резине просверлил 9 (можно 13) отверстий. В них шайбами и болтами закрепил согнутые скобой зубья списанных поперечных грабель, и получилась эластичная, легкая, дешевая борона.
Легко перемещается

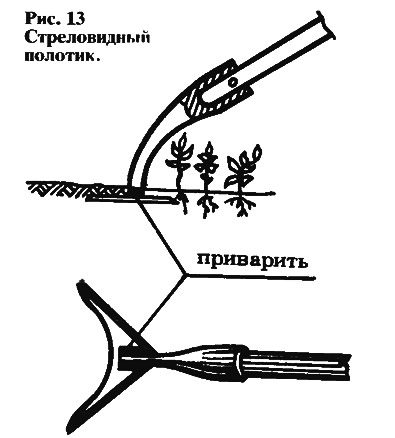

Еще два самодельных полотика объединяет то, что они изготовлены из старой поперечной пилы. М. Красильников (деревня Горки Ярославской области) вырезал из ее полотна стреловидный нож. Острым углом он приварил его к державке кочерги, а внутреннюю часть боковин заточил. Получился полотик (рис. 13) в отличие от мотыги захватывающий широкую полосу (до 250 мм) земли и благодаря скошенным режущим кромкам легко перемещающийся в почве на глубине 20—30 мм. Он срезает сорняки под корень.
Под землей

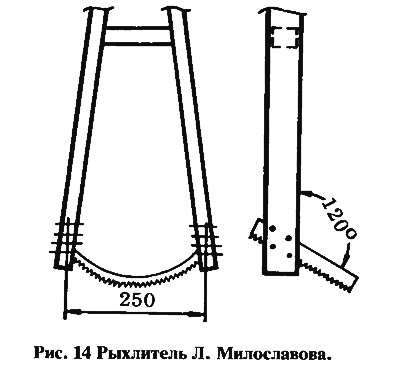

А житель г. Бешкека Л. Милославов распилил деревянный черенок с нижнего конца и вставил в него две распорки (рис. 14). Затем заточил среднюю часть полотна пилы и, согнув дугой, прикрепил его концами получившейся развилки под углом 120° к черенку (размеры рукоятки: длина — 1,2—1,3 м, диаметр — 25—40 мм в нижней части и 55—60 мм — в верхней). При работе лезвие заглубляют на 20—70 мм и протягивают его под землей.
Журнал «САМ» №3, 1996 год
