Толи дело соседская самодельная: и мыть-то потом всего три детальки, и семечки да жом не застревают, а производительность такова, что хоть и вручную, но за 30—40 минут получаю ведро томатного сока.
Очень жаль, что подобных приспособлении нет на прилавках магазинов. Поэтому решил рассказать об устройстве этого комбайна: может, кто изготовит для себя, а может — и промышленность заинтересуется.
Внешне соковыжималка напоминает мясорубку: так же крепится струбциной к столу, тот же раструб загрузочного окна, та же ручка. Однако на этом схожесть кончается, так как принцип работы совершенно иной: внутри нет шнека и привычных ножей, хотя есть своя решетка на выходе. Вместо шнека — небольшой барабан со скребками-ножами. Своими лопастями они захватывают помидор (или ломтики, если крупный) и увлекают его за собой при повороте ручки, проталкивая в сужающуюся щель между корпусом и барабаном.

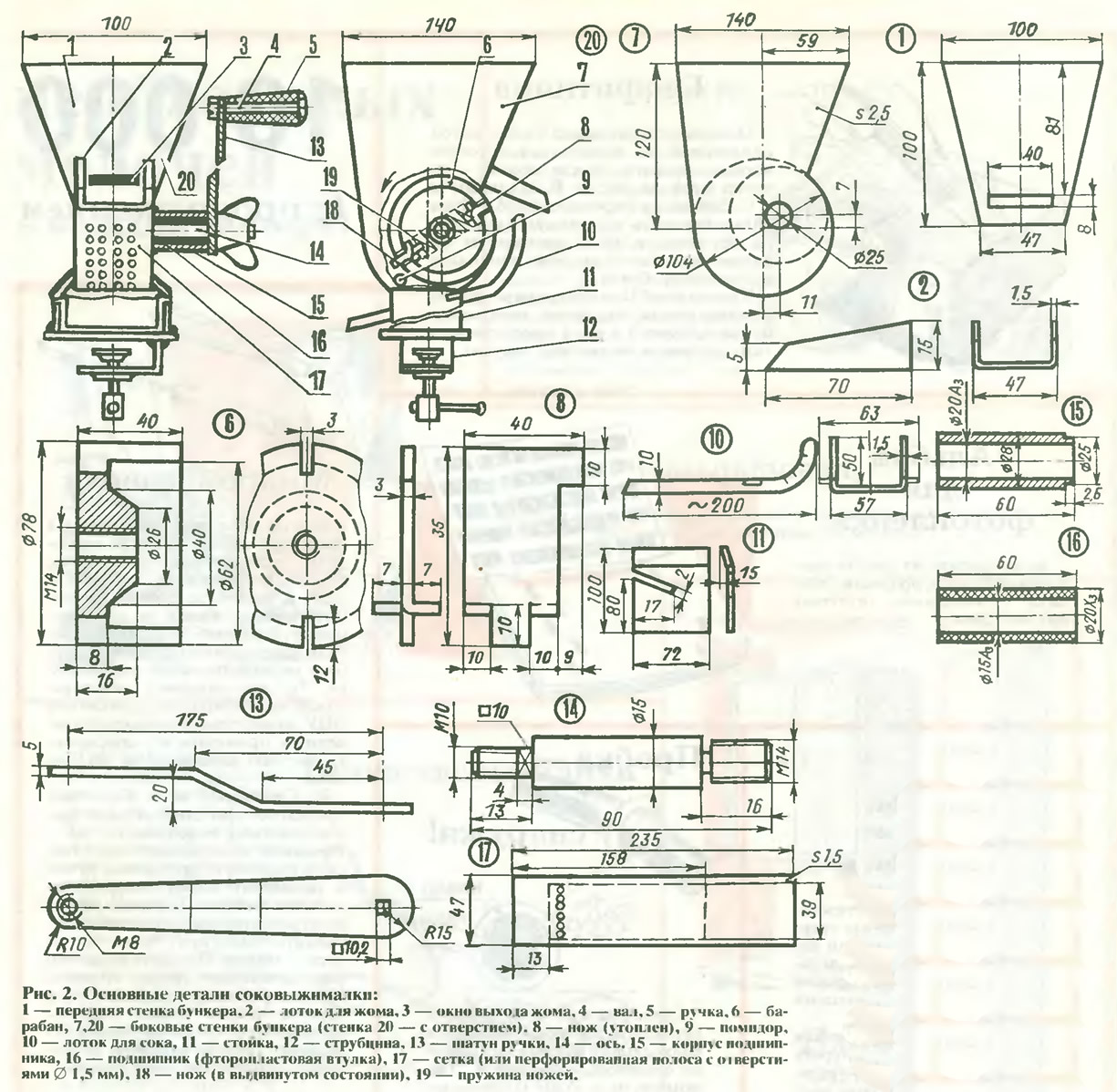

Устройство механизма предельно простое. Видимые снаружи детали — это струбцина, две пластинчатых стойки кронштейна над ней, бункер с ручкой и сетчатым окном для сока и окном выхода жома, с двумя лотками под ними. Внутри же находится один единственный узел — барабан, а в нем — пластины выдвижных ножей-скребков с распорной пружиной. Барабан своим утолщенным днищем с резьбовым отверстием навинчивается на хвостовик вала, который связан с приводной ручкой Подшипником вала и одновременно сальником является фторопластовая втулка, корпусом которой служит стальная втулка, приваренная к боковине бункера.
К нижнему окну бункера приварена сетка (перфорированная пластина с отверстием ∅1,5 мм) — через нее и поступает сок на длинный лоток, закрепленный отогнутыми ушками в специально пропиленных пазах стоек кронштейна. Лоток для жома приваривается к бункеру ниже его верхнего окна.
Скребки-ножи соединены распорной пружиной. Для этого их пластины снизу разрезаны на три «лепестка»: два крайних отгибаются в противоположные стороны (упор), средний вставляется в пружину. Вверху у пластины имеется боковой выступ, ограничивающий вдавливание ее в прорезь барабана.

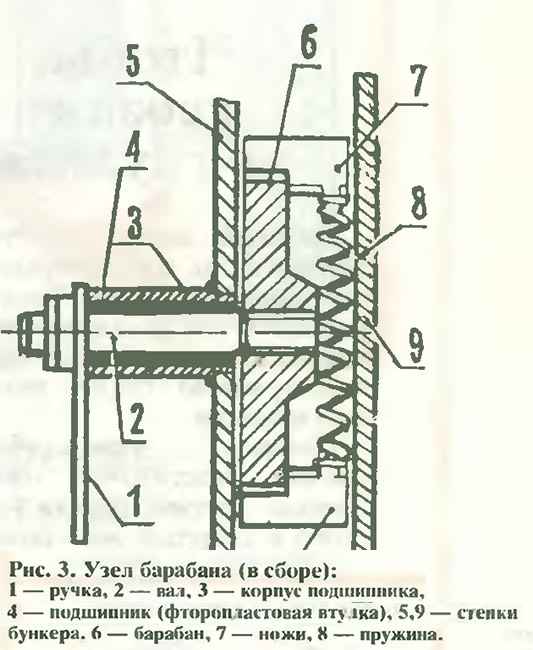

Ручка с валом собирается как единый узел. Вторым сборным узлом будет барабан с ножами на пружине. Вставляется он сверху бункера; затем во фторопластовую втулку вводится вал, который осторожно свинчивается с барабаном. Остается установить соковый лоток — и комбайн готов к работе.
Благодаря эксцентрическому расположению барабана по отношению к стенкам корпуса скользящие по ним ножи-скребки, чем ближе к сетке, все больше утапливаются в прорези барабана, а увлекаемые ими помидоры все сильнее сдавливаются, разминаются. На сетке они уже практически протираются по ее отверстиям, полностью отдавая сок под давлением барабана. А почти сухой жом высвобождающимися затем на сходе с сетки ножами выталкивается через окно на отводящий лоток.
Так же легко, как и собирался, механизм и разбирается: снимается лоток для сока, вывинчивается из барабана вал (обратным вращением ручки) и вынимается из бункера освобожденный барабан с ножами — все, можно мыть.
Думается, что эта простая машинка стала бы большим подспорьем для садоводов-любителей и огородников — ведь через нее можно пропускать любые мягкие плоды, ягоды и овощи. Исключение составят лишь те, что имеют не семечки, а косточки: их нужно предварительно извлечь, а остальное пропустить через соковыжималку.
Предложенный вариант конструкции был предназначен для томатов и рассчитан на максимальный диаметр 50—60 мм. При использовании машинки для других видов овощей, ягод, фруктов могут быть внесены соответствующие изменения в размеры бункера, барабана и других узлов и деталей
Уверен: каждый, кто изготовит такое приспособление, останется доволен.
Журнал «САМ» №4, 1994 год
