Система автоматизированного водообеспечения сельского дома

Хочу поделиться опытом устройства системы автоматизированного водообеспечения на моем садовом участке, — пишет А. Куцеконь из г. Киева, Установка проста в изготовлении и работает безотказно, автоматически поддерживая в системе водоснабжения давление воды в пределах 1,2—1,5 кг/см², обеспечивая наполнение бака для полива и емкости для душа, а также водоснабжение дома — подачу воды в рукомойник, на кухне — в автоматический электронагреватель ЭВАН-1,2.

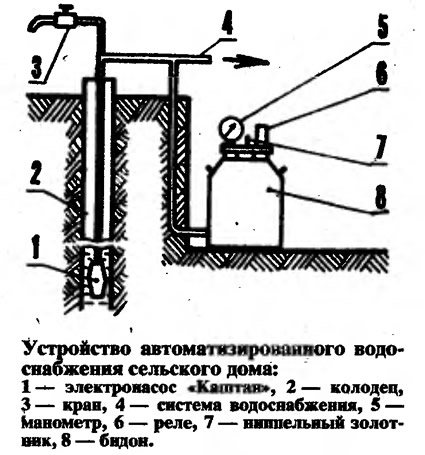

В систему водообеспечения входят герметичный бак с манометром и реле, электронасос типа «Каштан» и система водопровода из полиэтиленовых труб, соединенных с баком экранами металлическими переходниками, тройниками и уголками.

Для водонапорного бака я использовал молочный бидон емкостью 38 л. Доработка его была минимальной. Я снял кольцо с шейки бидона, на котором крепилась крышка, и поставил хомут с приваренными к нему шпильками. В нижней части бидона сбоку просверлил отверстие для подсоединения к системе водоснабжения.

Из текстолита толщиной 20 мм изготовил крышку, в которой просверлил шесть отверстий под шпильки М8. В крышке разделал два резьбовых отверстия, в одно из которых ввернул доработанный манометр, а в другое — ниппельный золотник от автомобильной камеры, в нижней части которого нарезал резьбу.

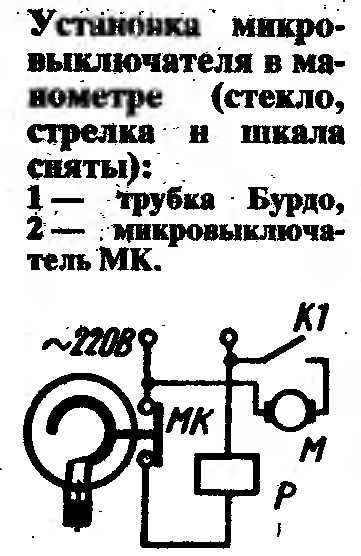

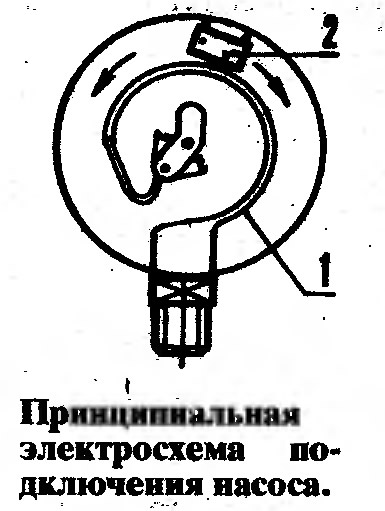

Доработка манометра заключалась в следующем. С него снимается стекло, стрелка и шкала, после чего в корпусе манометра прикрепляется микропереключатель так, что при давлении 1,5 кг/см² трубка Бурдо внешней своей стороной нажимает на микропереключатель, и нормально замкнутые.контакты его размыкаются, а при давлении 1,2 кг/см² — замыкаются. Давление включения и выключения задается смещением микропереключателя относительно трубки Бурдо к ее началу или концу.


Далее через отверстие, просверленное в корпусе манометра, от микропереключателя выводятся провода, после чего манометр собирается.

Электронасос типа «Каштан», установленный в колодце (у меня им служит асбоцементная труба диаметром 150 мм), подает воду в расходную систему и параллельно а бидон, установленный в подполье.

Порядок работы системы водоснабжения следующий. При приезде на садовый участок включают систему в электросеть. Через нормально замкнутые контакты микропереключателя МК срабатывает реле Р и своими контактами К1 включает электронасос. Так как полость бидона не сообщается с атмосферой, воздух над уровнем воды постепенно сжимается, что создает необходимый напор в системе. Когда давление в бидоне достигнет величины 1,5 атм, микропереключатель обесточит реле, которое отключит насос.

По мере расходования воды (примерно 3 л) уровень ее понизится и давление в бидоне упадет до 1,2 атм. Микропереключатель опять включит реле, которое, в свою очередь, включит насос. Тот снова подает воду в систему водоснабжения, пока давление в бидоне не достигнет 1,5 атм. Система опять обесточивается.

Устройство работоспособно при соблюдении герметичности бидона.

При частичной разгерметизации бидона (утечка из него сжатого воздуха) электронасос включается чаще.


Для проведения работ по герметизации бидона необходимо отключить насос от сети, открыть кран слива воды, подкачать воздух любым насосом для удаления воды из бидона и заново загерметизировать его.

Уезжая, систему отключают от сети и открывают кран для сброса давления из.системы водоснабжения. При угрозе заморозков система должна быть освобождена от воды.
