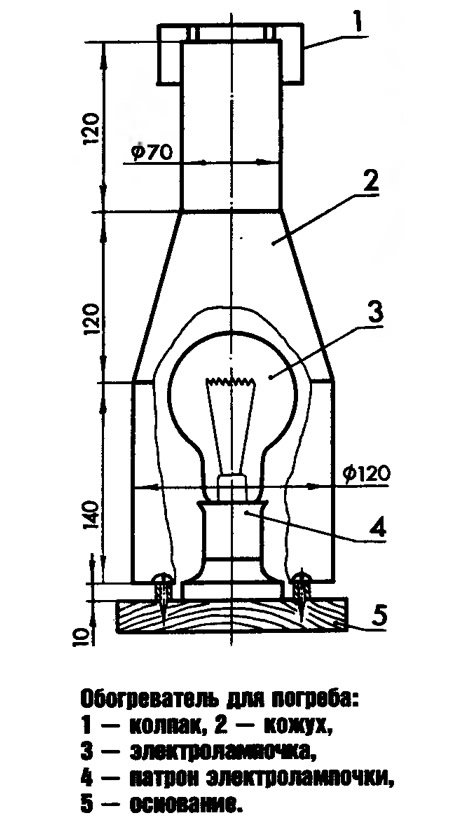

Обогреватель состоит из основания, на котором закреплены настенный электропатрон для лампы и кожух. Кожух, закрывающий лампу, служит не столько для светоизоляции, сколько для создания прямоточной циркуляции воздуха, обеспечивающей интенсивный процесс конвекционного теплообмена. Основание изготовлено из фанеры толщиной 22 мм с размерами 180x200 мм. В качестве кожуха был приспособлен металлический экран от трубки осциллографа, который оказался исключительно удачным вариантом. Размеры кожуха обеспечивают установку лампы мощностью до 250 Вт. Эффективность конструкции обогревателя подтверждается относительно слабым нагревом кожуха, что свидетельствует о преимущественном теплообмене за счет конвекции.
В нижней части кожуха имеются ушки, с помощью которых он крепится шурупами через дистанционные втулки высотой 10 мм. Втулки обеспечивают зазор, необходимый для притока воздуха. Кожух сверху закрывается светозащитным колпаком из консервной банки. Изнутри кожух можно закоптить, а снаружи окрасить каким-либо темным термостойким матовым покрытием.
Для повышения теплового КПД и увеличения долговечности лампа обогревателя питается пониженным примерно в два раза напряжением. Лучше всего это осуществить с помощью понижающего трансформатора, но можно применить и балластный конденсатор или диод. Повышение теплового КПД обогревателя при питании лампы пониженным напряжением объясняется смещением максимума излучения лампы в область инфракрасной части спектра. Хотя в этом случае тепловыделение будет меньше, чем при питании лампы номинальным напряжением, надежность и долговечность лампы существенно возрастут. При усилении морозов на лампу всегда можно подать полное напряжение сети. Подводку электропитания следует выполнять двужильным проводом сечением не менее 0,75 мм2 с двойной изоляцией.
Обогреватель рекомендуется устанавливать вблизи одного из углов погреба, противоположно отводящей вентиляционной трубе, на расстоянии от пола, равном одной трети общей высоты погреба. Желательно вытяжную трубу сделать примерно на полметра до потолка.
Анализируя работу обогревателя, я пришел к выводу, что особую роль в обеспечении температурного режима обеспечивает подушка теплого воздуха под потолком погреба, который является основным путем потерь тепла.
В моем погребе даже при питании пониженным напряжением температура не опускалась ниже +2°С. Обогреватель пригоден и для пленочных теплиц при ночных заморозках.
Журнал «САМ» №9, 1997 год
