Насос для воды без электричества и бензина

Этот насос для подъема воды не требует ни электричества, ни бензина. Он использует энергию течения реки. Его производительность 0,3 м³ в час при скорости течения 1 м/с, высота подъема — до 10 м. Вес около 10 кг, габаритные размеры 800x800х250 мм. В изготовлении и эксплуатации насос несложен. Им удобно накапливать воду в резервуар для полива садового участка, расположенного на берегу реки.

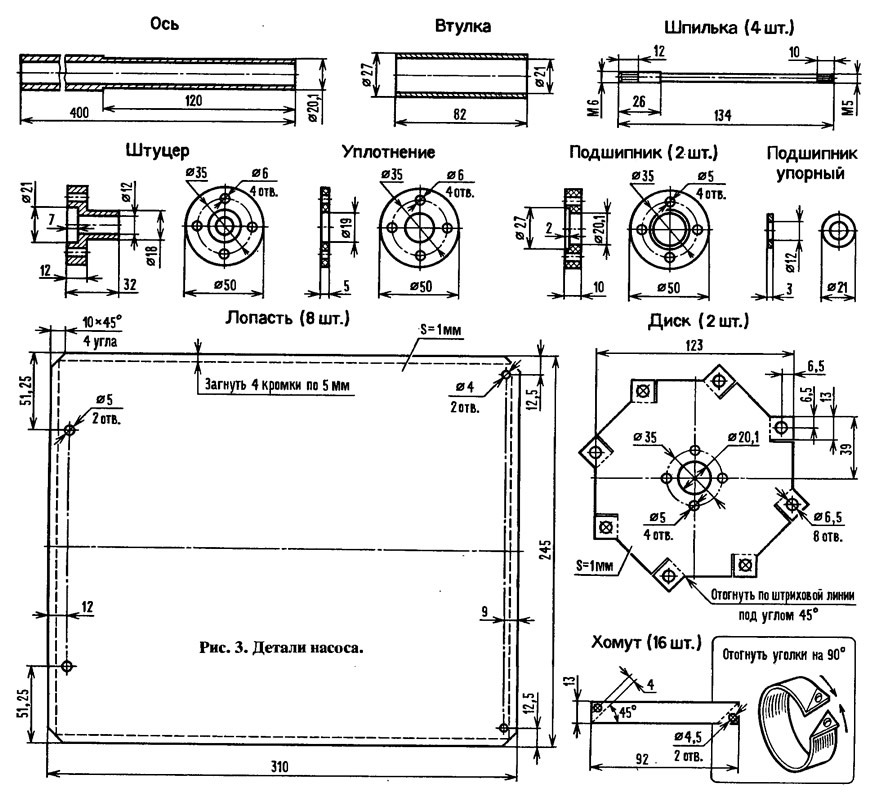

Для изготовления насоса требуются следующие материалы: отрезки трубы ∅1/2" и длиной 0,4 м и 0 3/4" длиной 0,1 м, два листа текстолита 50X50 мм толщиной 10 м; два листа резины 50x50 мм толщиной 3 м; восемь листов кровельного железа толщиной около 1 мм размерами 310x255 мм, два листа железа толщиной 1 мм, размерами 150X150 мм; резиновый или пластиковый шланг 01/2"...3/4" , длиной 35 м (можно приобрести в хозяйственном магазине шланг для полива), четыре шпильки М6Х140 мм; 16 винтов М4 и 16 винтов М5, длиной 50 мм.

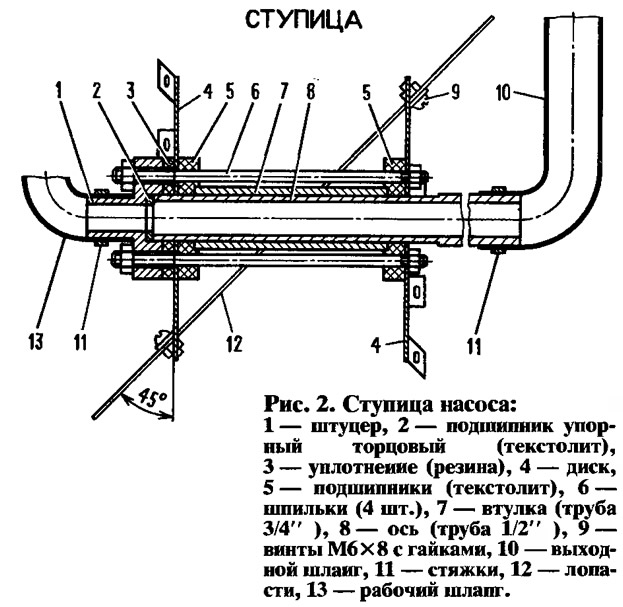

Рабочий ротор (рис. 2) я собрал на оси, вокруг которой вращается втулка с дисками. На отогнутые лотки дисков болтами М6 закрепил лопасти. Один конец резинового или пластикового шланга ∅1/2"...3/4" надел на штуцер, а шланг намотал прямо на лопасти в два ряда (всего получилось 13 витков). Первый и последний витки первого ряда закрепил хомутами, а витки разных рядов связал между собой вязальной проволокой. Расположение лопастей и направление намотки шланга должны обеспечить зачерпывание воды свободным концом.

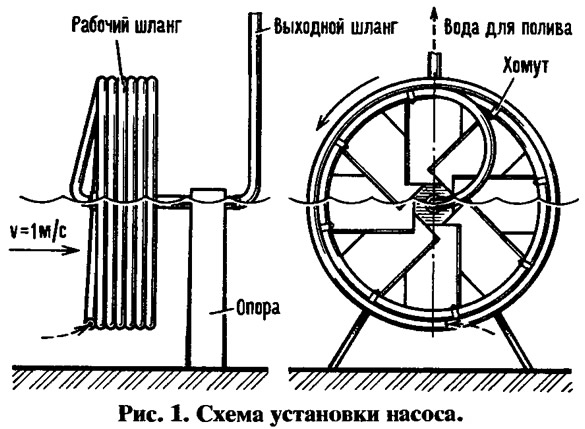

Насос я устанавливаю в потоке против течения, ось насоса — по уровню воды. Ротор силой течения прижимается к торцу упорного подшипника. Уплотнение и подшипник должны быть обильно смазаны солидолом. Смазку нужно обновлять раз в месяц.

Когда поток воды вращает лопасти, свободный конец шланга, периодически погружаясь в воду, захватывает порции воды и воздуха, которые продвигаются по виткам в направлении выхода из насоса. Если скорость потока достаточна, после нескольких оборотов ротора вода начнет поступать из выходного отверстия шланга.


Если насос не качает, может быть две причины.

1. Недостаточен крутящий момент, создаваемый на лопастях потоком для поднятия воды на нужную высоту (насос останавливается). В этом случае можно попытаться подпрудить поток и тем самым повысить его скорость или увеличить диаметр рабочего колеса, изменив размер лопастей. Увеличивать длину рабочего шланга не нужно.

2. Недостаточен напор, создаваемый насосом,— ротор насоса вращается, вода захватывается рабочим шлангом, а затем выбрасывается назад через входное отверстие. В этом случае нужно увеличить длину рабочего шланга, добавив несколько витков.

Длину рабочего шланга можно подсчитать по формуле:


L — длина шланга, Н — высота подъема воды.

Всегда нужно обращать внимание на целостность шлангов и герметичность уплотнения ступицы. При малейшей течи напор резко упадет.
