Прочный и долговечный гриль-камин для сада или дачи

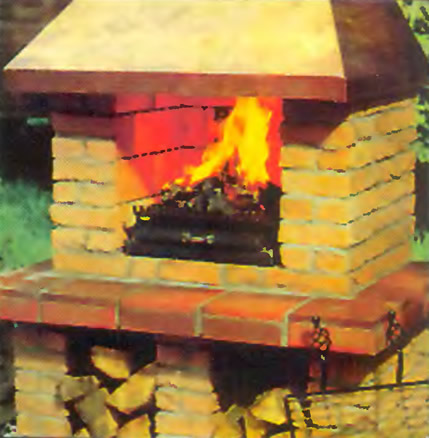

Как это хорошо — провести время у собственного камина в саду. Прочный, красивый, долговечный — так можно охарактеризовать гриль-камин, который мы вам предлагаем. Колышущийся огонь и тепло очага доставят вашей семье и гостям большое удовольствие.

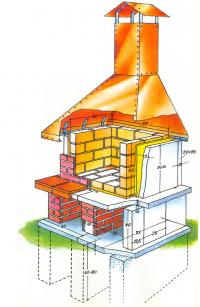

Основные материалы, необходимые для сооружения этого великолепного камина, можно купить на рынках стройматериалов. Это газобетонные блоки, плиты для мощения дорожек, теплоизоляционные плиты из минерального волокна и облицовочный кирпич ручной формовки.

Чтобы топка могла выдерживать любые термические нагрузки, мы установили шамотную каминную вставку. Карниз (выступающая часть перекрытия) вокруг каминной вставки, облицованный влагостойкими клинкерными плитами, хорошо поддается чистке.

Чтобы соорудить такой гриль-камин, специальные знания не требуются. Его конструкция настолько проста, что с этой задачей может справиться любой домашний мастер. Цемент и песок здесь используются только для отливки фундамента. Соединение же элементов конструкции осуществляется на влагостойком клейком растворе, дюбелях и болтах. Дымоуловитель из листовой меди толщиной 1,5 мм можно заказать в мастерской или сделать самому.

Как изготовить гриль-вставку, позволяющую использовать камин в качестве жаровни, наглядно показано ниже. Специальных материалов и инструментов здесь не требуется. Клеящий раствор и дюбели надежно скрепляют конструкцию.

Необходимые для камина материалы

• 5 бетонных плит, 75x50x5 см;
• 2 бетонные плиты, 50x50x5 см;
• 1 шамотная каминная вставка (для топки);
• 1,5 м² минераловолокнистой плиты;
• 3 м² листовой меди толщиной 1 мм, количество указано приблизительно и зависит от схемы раскроя;
• 3,2 пог. м латунного уголка, 20x20x2 мм;
• 6 уголков стальных оцинкованных, 150x150x5 мм;
• 2 м полосовой латуни;
• 4 м² облицовочного кирпича ручной формовки (в том числе для задней стенки);
• 10 л (приблизительно) клеящего раствора для газобетонных блоков;
• 15 л (приблизительно) клеящего раствора для облицовочного кирпича и клинкерных плит;
• 20 клинкерных плит 20x20 см;
• 200 заклепок с потайной головкой, медь, ∅4 мм, длина 6 мм;
• 200 заклепок с потайной головкой, медь, ∅4 мм, длина 12 мм.

Кроме того: винты, шурупы, дюбели для газобетона, дюбели универсальные, гипс, сизальское волокно, вязальная проволока.

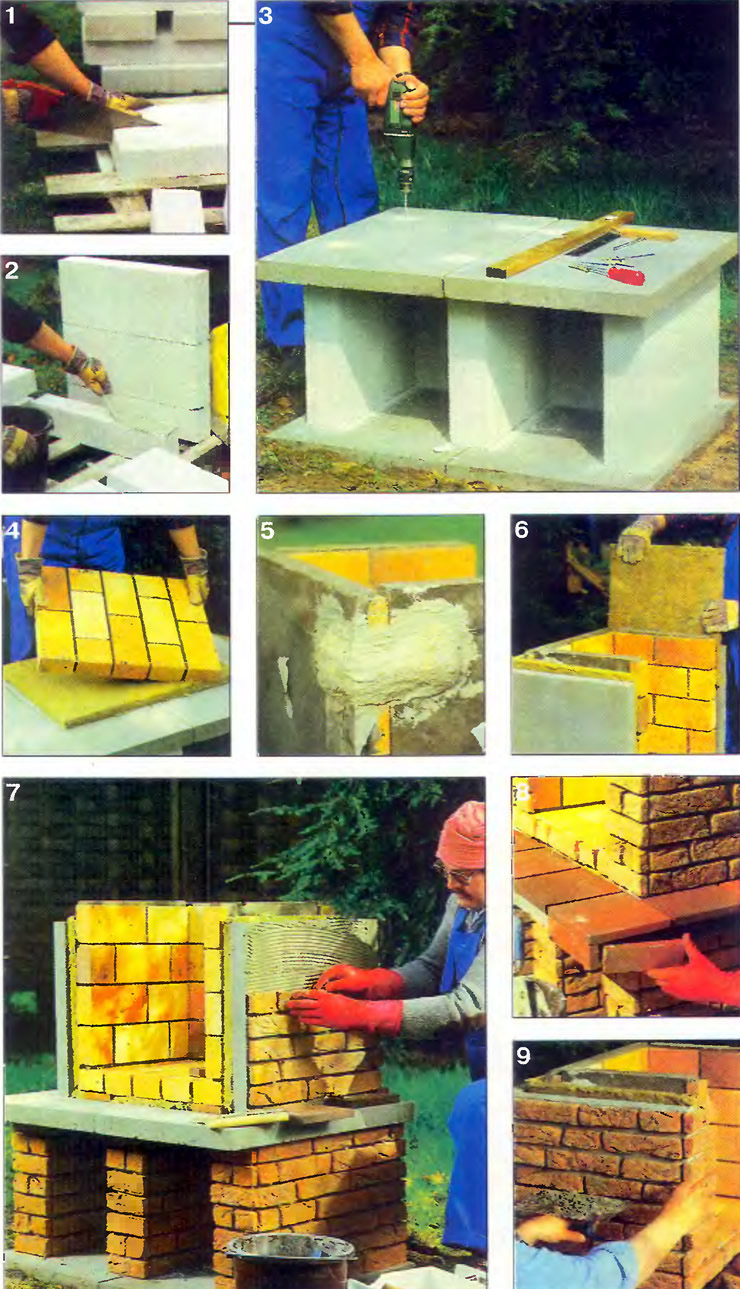

Постройка гриля-камина

1. Газобетонные блоки можно резать острой пилой.

2. С помощью шпателя клеящий раствор равномерно, тонким слоем наносят на контактирующие поверхности. Затем газобетонные блоки вертикально ставят на две бетонные плиты для мощения дорожек, которые...

3. ...в качестве основания заранее были уложены на еще влажный бетонный фундамент. На вертикально установленные газобетонные блоки цоколя кладут следующие две бетонные плиты в качестве перекрытия и крепят их с помощью дюбелей и шурупов.

4. Огнеупорная минераловолокнистая плита выполняет функцию теплоизоляционного слоя между плитами перекрытия и каминной вставкой. Под углы плит стелют подкладки из клинкерной плиты толщиной 22 мм.


5. Фигурные «серьги» позволяют временно скрепить элементы каминной вставки вязальной проволокой. Накладки из сизальского волокна и гипса соединяют между собой и с цоколем.

6. Три плиты для мощения дорожек соединяют на дюбелях и шурупах в П-образный элемент. Свободное пространство между шамотной вставкой и ограждением заполняют минераловолокнистыми плитами.

7. Цоколь и ограждение каминной вставки облицовывают кирпичом ручной формовки. Клеящий раствор наносят зубчатым шпателем. Лицевой кирпич просто вдавливают в раствор. Где необходимо, его слегка подстукивают молотком. Швы между кирпичами должны быть одинаковой ширины.

8. Поверхность карниза облицовывают клинкерными плитами 200x200x22 мм, а их кромки — облицовочным кирпичом, который раскраивают инструментом для резки керамических плит.

9. Раствор для заделки швов узкой кельмой вдавливают в швы, разглаживают, дают ему высохнуть и затем щеткой производят их расшивку.

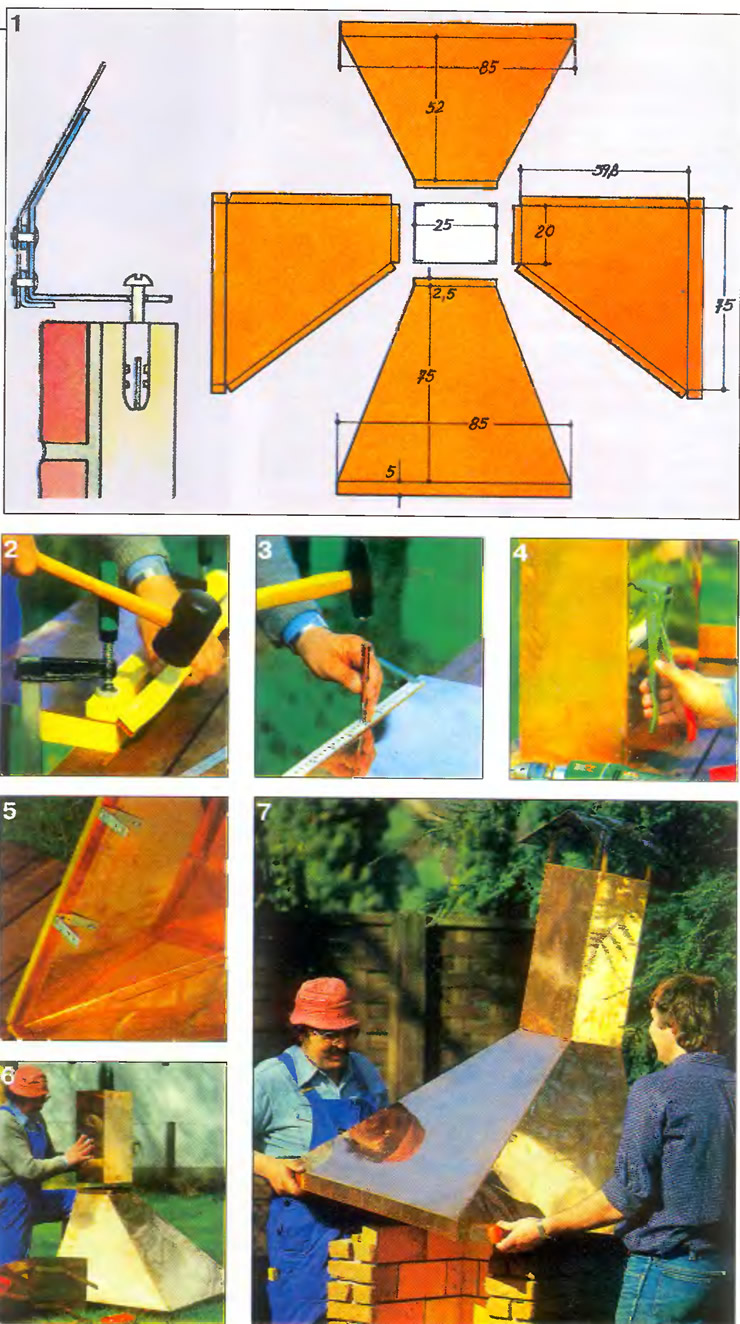

Дымоуловитель из листовой меди

1. Заготовки из листовой меди толщиной 1 мм нужно раскроить по нашему эскизу. Ширина всех припусков на отбортовку равна 25 мм. Высота трубы составляет 50 см. Для ее изготовления требуются четыре заготовки шириной по 25 см каждая. На двух крайних заготовках слева и справа отгибают под прямым углом кромки шириной 25 мм. Справа на эскизе показана схема крепления колпака дымоуловителя к ограждению шамотной вставки.

2. Тонкую листовую медь можно отбортовать и самому. Для этого заготовку закрепляют между двумя брусками из твердой древесины и с помощью резинового молотка и монтажного бруска отгибают выступающую кромку.

3. Затем на заготовках на одинаковых расстояниях друг от друга размечают точки сверления отверстий, накернивают и сверлят сверлом ∅4 мм.


4. Прежде чем вставить медную заклепку в отверстие, ее сажают в заклепочные клещи. Нажатие на ручку клещей - и прочное соединение готово.

5. Край колпака дымоуловителя усиливают латунными уголками. К ограждению топки его крепят с помощью стальных оцинкованных уголков, предварительно загнутых и прикрепленных к колпаку заклепками длиной 12 мм.

6. Если на заготовках предварительно высверлить отверстия, трубу можно просто надеть на колпак и затем приклепать. Крышу над трубой крепят к загнутым латунным полосам, прикрепленным в свою очередь к трубе.

7. Для разметки точек сверления отверстий под дюбели колпак с трубой прикладывают к камину, определяют место посадки стальных уголков, делают разметку, снимают колпак и сверлят отверстия, после чего колпак можно ставить и привинчивать.

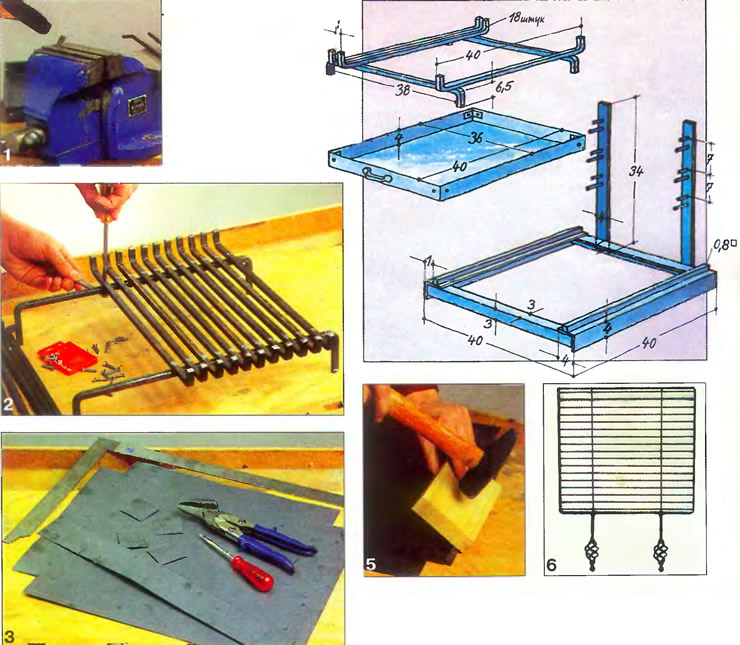

Изготовление гриль-решетки

1. Прутки из квадратной стали раскраивают ножовкой по металлу, зажимают их в мощные тиски и ударами молотка загибают концы.

2. Элементы соединяют между собой винтами М4.

3. Выдвижной зольник делают из черной жести толщиной 1,5 мм. Разметку линий отбортовки и вырезки углов производят с помощью стального уголка и чертилки.

4. Раму для подвески гриль-решетки делают из стальных уголков, соединяемых друг с другом на винтах. К продольным элементам рамы сверху крепят (тоже винтами) два элемента из квадратной стали в качестве направляющих для выдвижного зольника. Расстояние между ними должно быть, естественно, несколько больше ширины зольника. В качестве опор для гриль-решетки к тыльному поперечному элементу рамы привинчивают два вертикальных элемента из полосовой стали.

5. Отбортовка заготовки для зольника выполняется так же, как и заготовок для колпака дымоуловителя. Молоток и монтажный брусок из твердой древесины потребуется и здесь.

6. Гриль-решетку для приготовления жаркого изготавливают из прутковой стали и затем хромируют. Лучше ее сделать на заказ или купить готовую.
