В первом случае происходит двойное преобразование видеосигнала. В магнитофоне видеосигнал преобразуется в высокочастотный, а в телевизоре происходит обратное преобразование. В результате в сигнал вносятся искажения и возрастает уровень шумов, что заметно по качеству изображения на телевизоре при просмотре видеокассет.
Возникают и другие неудобства, особенно при подключении импортных видеомагнитофонов.
Есть второй путь — подключать видеомагнитофон к телевизору, используя НЧ — видеовход (видеоадаптер) телевизора. К сожалению большинство отечественных телевизоров, особенно ранних выпусков, не имеют такого устройства, хотя и предусмотрена их установка.

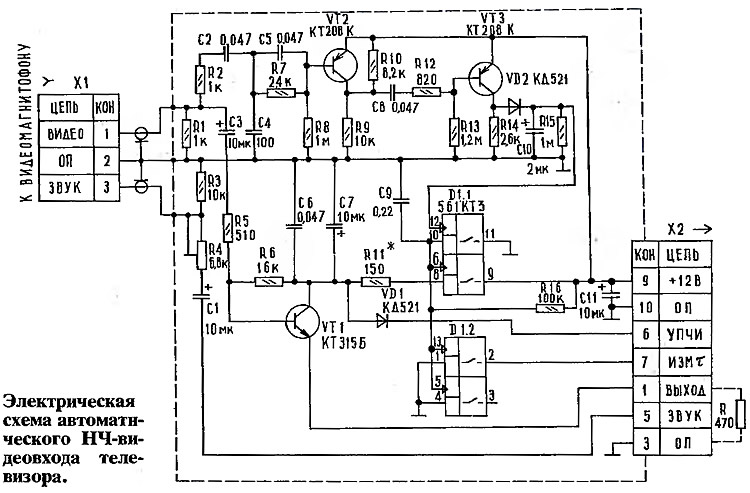

На рисунке приведена схема простого видеоадаптера для телевизора.
Устройство состоит из коммутатора видеосигнала на микросхеме D1.1 и транзисторе VT1, ключа изменения постоянной времени развертки на D1.2, а также селектора синхроимпульсов на VT2 и VT3. Они используются для автоматического включения режима работы с видеомагнитофоном. Сигнал с выхода последнего через разделительный конденсатор СЗ и эмиттерный повторитель поступает на вход модуля радиоканала телевизора. Постоянная составляющая напряжения на эмиттере VT1 отключает работу радиоканала и на вход видеоусилителя телевизора поступает только сигнал с видеомагнитофона.
Звуковой сигнал с видеомагнитофона через конденсатор С1 и подстроенный резистор R4 поступает на звуковой вход телевизора. Резистором R4, при работающем видеомагнитофоне, можно выставить громкость звука такую же, как и при приеме телевизионных программ.
Предварительную проверку собранной схемы удобно проводить, подав импульс (Т=64 мкс, tи=58 мкс) амплитудой 0,5 В от генератора на вход схемы через Х1/1 и проконтролировать их появление на эмиттере VT1 без искажений. Для этого к эмиттеру временно надо подключить резистор R-470 Ом (показан пунктиром на схеме). Постоянная составляющая напряжения на резисторе при этом должна быть около 6,5 В (контролировать осциллографом).
Конструктивно все устройство размещается на одной печатной плате, которая устанавливается в телевизоре на плату А1 модуля радиоканала (МРК-2-5) в разъем Х3, если он там есть или же подпаивается к соответствующим контактам платы на месте этого разъема.
Гнездо X1 (любого типа) соединяется с платой адаптера двумя экранированными проводами длиной около 40 см.
Данный видеоадаптер можно также использовать и для подключения бытового компьютера к телевизору. Для этого на вход видеоадаптера через ограничительный резистор 1...3 кОм (подобрать при подключении) подается синхросмесь с компьютера.
Журнал «САМ» №5, 1994 год
