Охранная сигнализация для вашей усадьбы

— Изучив массу литературы по охранным устройствам, я пришел к выводу, что ни одна из них для охраны фермерского или садового участка, усадьбы полностью не подходит. Поэтому пришлось изготовить собственную систему, которая обладает простотой, надежностью и при этом обеспечивает охрану по одному охранному шлейфу (линии охраны) нескольких объектов, удаленных друг от друга на расстояние до 100 м.

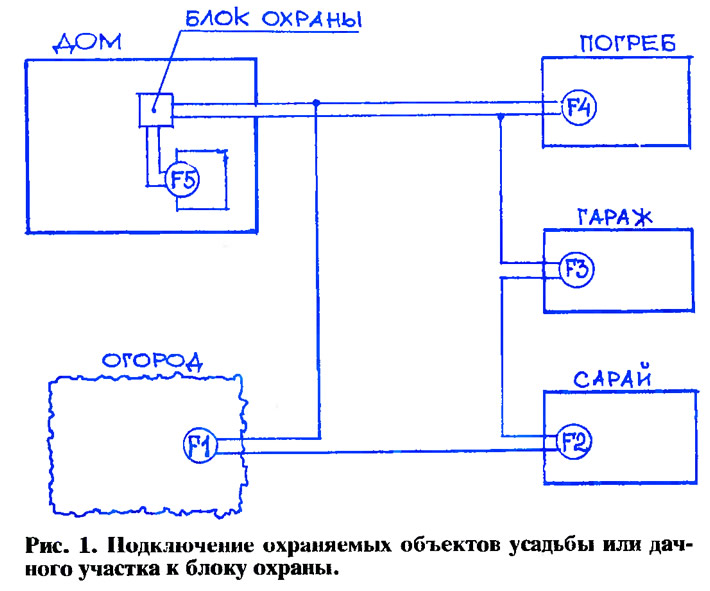

Электрическая схема блока охраны обеспечивает индикацию места сработавшего датчика — одного из четырех, что удобно при ее установке и использовании. Определить место срабатывания датчика можно и по характеру звука подключенной сирены или звонка. Схема чувствительна к любым нарушениям в цепи охранного шлейфа (разрыв или замыкание) и позволяет значительно упростить подключение охраняемых объектов усадьбы или дачного участка (рис. 1).

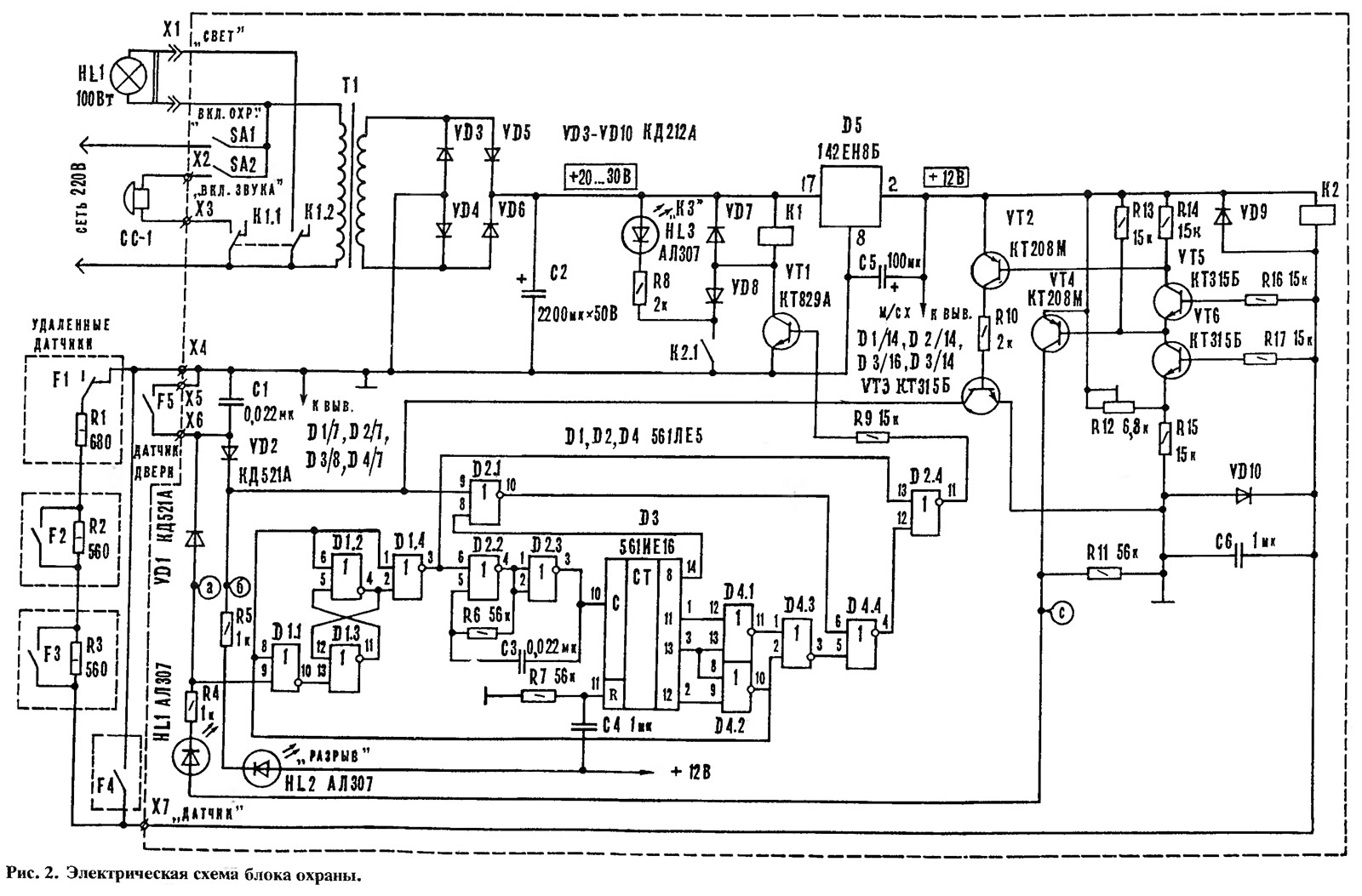

Принцип работы схемы (рис. 2) основан на контроле уровня напряжения при протекании тока через охранный шлейф — от срабатывания датчиков напряжение изменяется.

Схема собрана из доступных элементов (имеющихся в продаже) и состоит из источника сетевого питания на трансформаторе Т1 и диодах VD3... VD6, стабилизатора напряжения на микросхеме D5 (КР142ЕН8Б или 142ЕН8Б), схемы контроля уровня напряжения на охранном шлейфе (VT2...VT6) и формирователя временных интервалов на микросхемах D1...D4.

Схема формирователя временных интервалов по принципу работы аналогична схеме, опубликованной в №1 журнала в 1994 г, и имеет незначительные отличия, связанные с применением реле К1 для включения мощной нагрузки (звонка или сирены и источника света), а также светодиодной индикацией типа сработавшего датчика.


В момент включения питания схемы на выходах счетчика D3 устанавливается (цепью R7, S4) логический (лог.) «0». Это обеспечивает появление лог. «1» на выводе D4/10 и лог «0» на выводе D1/3. При этом будет работать автогенератор и звязанный с ним счетчик до момента времени, пока на выводе D3/2 не появится лог. «1». Если ни один из датчиков не сработал, то через 12 сек появится лог. «1» на выводе D1/3 — генератор остановится.

С этого момента устройство будет находиться в режиме ОХРАНА и срабатывание датчиков приведет к переключению триггера на элементах D1.1...D1.3 (на выводе D1/4 появится лог. «1», на выводе D1/3 — лог. «0») — это приведет к продолжению работы генератора и счетчика, а на выходе D2/11 появится лог. сигнал на включение звука.

При включении блока охраны (тумблером SA1) схема обеспечивает задержку включения режима ОХРАНА на 12 сек для того, чтобы вы успели покинуть помещение. При входе в дом сработает датчик F5 и в течение 6 сек необходимо успеть отключить сигнализацию до момента включения звукового оповещения.

Вся схема в режиме ОХРАНА потребляет по цепи + 25 В ток не более 10 мА и при безошибочной сборке настройка ее заключается в установке резистором R12 (многооборотный, типа СП5-2) лог. «1» на коллекторе VT4, а при срабатывании датчиков F2 или F3 должен появиться лог. «0».

Реле К2 должно срабатывать только при коротком замыкании охранного шлейфа (сработал датчик F4).

Для удобства настройки схемы приведена таблица, которая позволяет понять логику работы схемы в режиме ОХРАНА и индикации сработавшего датчика.

При изготовлении схемы применены конденсаторы С1, С3, С4, С6 типа К10-17А; С2, С5 — типа К50-35А на 50 В. Вместо транзисторов VT3, VT5, VT6 можно использовать транзисторную матрицу 1НТ251. Реле К1 использовано типа РЭН34 ХП4.500.000-01; реле К2 — типа РЭС55А РСА.569.602 (или РС4.569.607) или РЭС55Б РС4.569.627 (РС4.569.632) на рабочее напряжение 12 В. В качестве датчиков F1...F5 лучше использовать герконовые контакты, так как они герметичны и не боятся атмосферных воздействий. Применять включатель SA2 не обязательно, но при его наличии удобно (без включения сирены) проверять работу блока охраны при эксплуатации.
