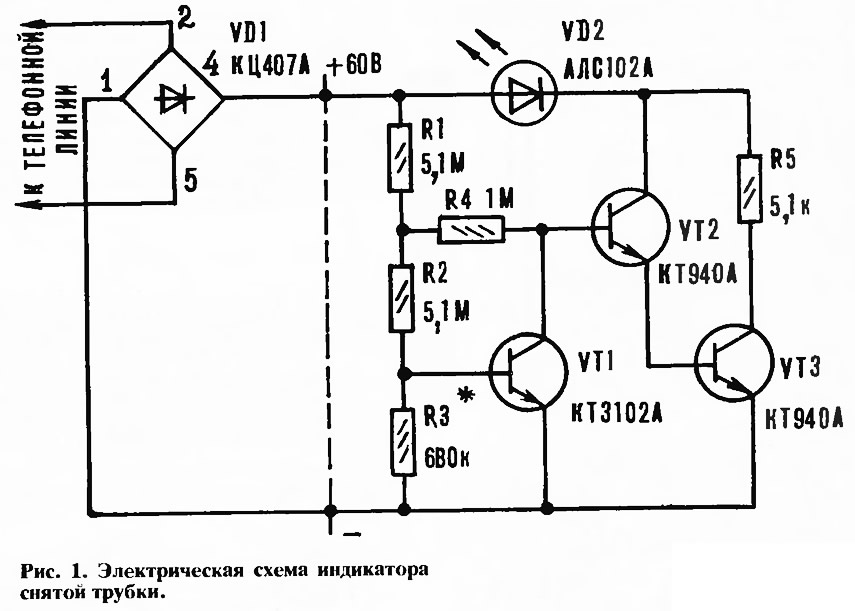

Избавиться от всех перечисленных неудобств поможет специальная приставка к телефону — световой индикатор снятой трубки, электрическая схема которого приведена на рисунке 1. Приставка позволяет иметь световую индикацию при снятой трубке на любом из ТА. Схема подключается к телефонной линии в удобном месте (можно установить ее внутри корпуса каждого ТА), закрепив светодиод VD2 на видном месте.
Электрическую схему можно упростить, исключив диодный мост VD1. Но при этом подключать устройство к телефонной линии надо соблюдая полярность, указанную на схеме.
Принцип работы устройства основан на использовании изменения напряжения в телефонной линии. Так, если телефонная линии не занята, то напряжение на ней около 60 В. А если снята трубка на любом из ТА, напряжение снижается до 6...20 В.
Схема состоит из детектора уровня напряжения линии на транзисторе VT1 и усилителя тока на VT2, VT3.
При настройке схемы может потребоваться подбор номинала резистора R3: при изготовлении схемы можно применять R1, R2 — от 3 мОм до 5,1 мОм, R4 — от 820 кОм до 1 мОм.
Приведенная схема показала себя надежной в работе и из за своего большого входного сопротивления не оказывает влияния на работу телефонной линии. Ток потребления схемы от телефонной линии при опущенной трубке не превышает 10 мА.
Топология односторонней печатной платы и расположение на ней элементов (без VD1) приведены на рисунке 2.

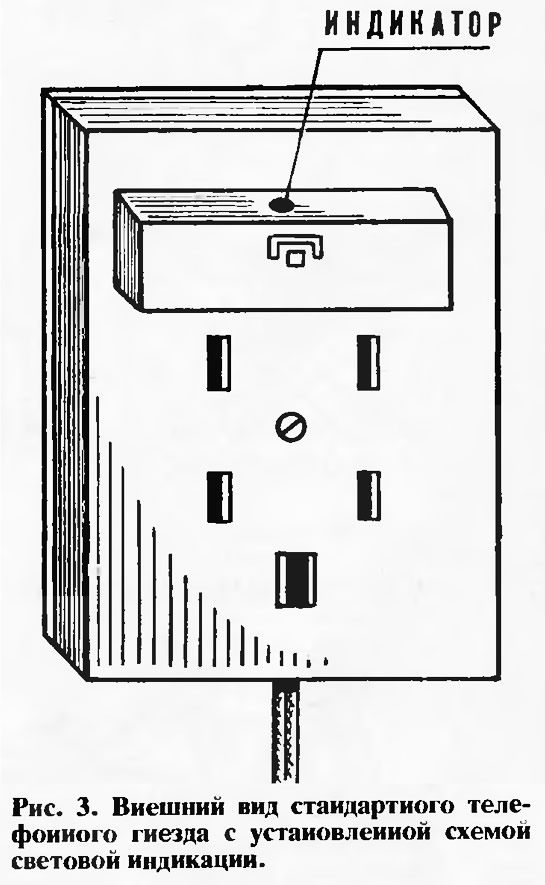

Размеры платы выбраны с учетом возможности установить ее в стандартное телефонное гнездо (рис. 3)
Журнал «САМ» №3, 1994 год
