Дистанционное переключение телепрограмм

Это устройство будет полезным дополнением к телевизору и не потребует элементов питания, как это имеет место в пультах ДУ на ИК-лучах. Оно дешево и так просто, что может быть собрано и подключено к телевизору даже неопытными в радиоэлектронике людьми.

Устройство применяется в моделях телевизоров ЗУСЦТ, например «Рубин» Ц231, Ц281 и других, имеющих блоки псевдосенсорного выбора программ типа СВП-4-5, СВП-4-6, СВП-4-7.

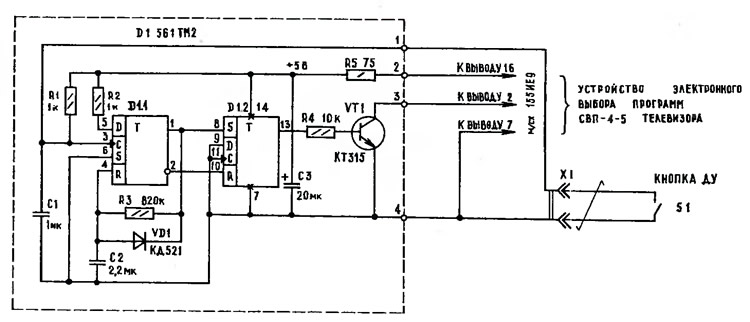

Схема устройства (см. рисунок) позволяет последовательно (по кругу) переключать с помощью одной кнопки телевизионные программы. Электрическая схема состоит из формирователя импульса на D1.1 (после нажатия и отпускания кнопки S1), повторителя импульсов D1.2 и коммутатора на транзисторе VT1. Конденсатор С1 позволяет избавиться от наводок по длинным соединительным проводам (до 10 м) от кнопки до схемы.

Соединение с кнопкой лучше выполнять перевитыми между собой проводами.

Микросхему D1 можно заменить на 1561ТМ2 или 564ТМ2.

Транзистор подойдет любой, с аналогичной проводимостью, например типа КТ312, КТ3102.

Конденсаторы С1 и С2 лучше использовать не электролитические, любого типа.

Диод VD1 применяют типа Д2, Д9 или любые импульсные.

Размещают схему внутри телевизора вблизи от блока переключения программ. Три соединительных провода удобно подпаять непосредственно к выводам микросхемы 155ИЕ9.

При правильной сборке и исправных деталях схема не требует настройки и будет надежно служить вам многие годы.
