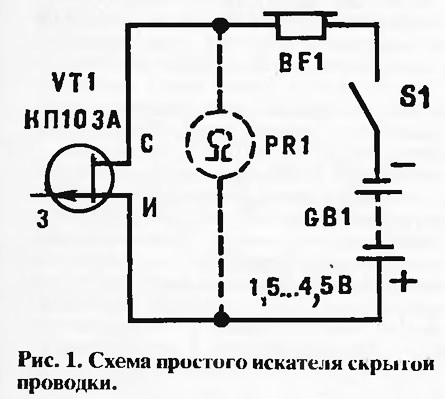

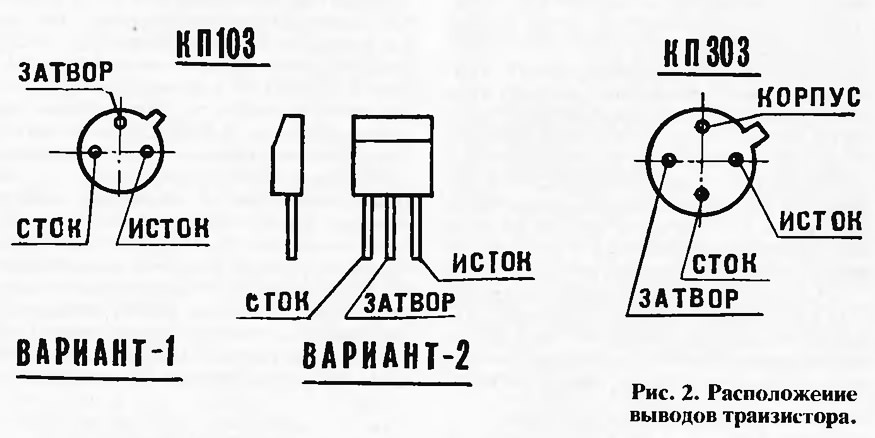

Транзистор VT1 — КП103, КП303 с любым буквенным индексом (у последнего вывод корпуса соединяют с выводом затвора: расположение выводов транзистора см. на рис. 2). Телефон BFI — высокоомный, сопротивлением 1600...2200 Ом, типа ТОН-2. Полярность подключения батареи питания GBI роли не играет.
При поиске скрытой проводки корпусом транзистора водят по стене и по максимальной громкости звука частотой 50 Гц (если это электропроводка) или радиопередачи (радиотрансляционная сеть) определяют место прокладки проводов.
Место обрыва провода в неэкранированном кабеле (например, сетевом шнуре какого-либо электро-или радиоприбора), перегоревшую лампу электрогирлянды отыскивают так. Все провода, в том числе и оборванный, заземляют, другой конец оборванного провода соединяют через резистор сопротивлением 1...2 мОм с фазным проводом электросети и, начиная с резистора, перемещают транзистор вдоль жгута (гирлянды) до пропадания звука — это и есть место обрыва провода или неисправная лампа.
Индикатором может служить не только головной телефон, но и омметр (изображен штриховыми линиями) или авометр, включенный в этот режим работы. Источник питания GB1 и телефон BF1 в этом случае не нужны
Для увеличения чувствительности пробника можно подсоединить к выводу затвора транзистора небольшую цилиндрическую спираль из провода диаметром 0,5...0,8 мм. Во избежание поражения электрическим током при подсоединении провода к электросети надо соблюдать правила техники безопасности.
Журнал «САМ» №3, 1994 год
