Предлагаемые в данной статье устройства имеют меньше деталей и отличаются малым потреблением тока (в ждущем режиме). В основе построения приводимых схем — индикатор уровня напряжения на транзисторе (VT1), работающем в режиме микротоков. У этого транзистора очень большой коэффициент усиления и при изменении напряжения его питания на 0,1 В он переключается из запертого состояния в открытое.

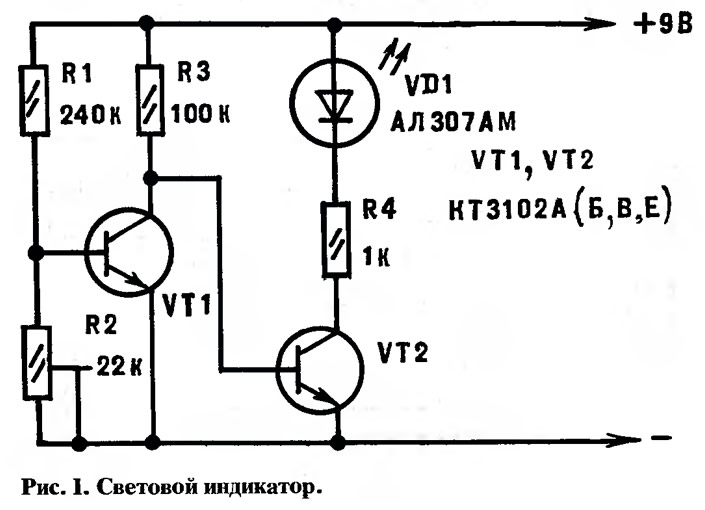

На рис. 1 приведена схема, которая позволяет показать по свечению светодиода VD1 снижение уровня напряжения на элементах питания ниже допустимой нормы. Светодиод может быть любого типа. Уровень напряжения, при котором срабатывает сигнализатор, настраивается резистором R2 (его удобней использовать многооборотный, типа СП5-2). Но иногда лучше иметь звуковую сигнализацию, так как свечение светодиода можно и не заметить.
На рис. 2 приведена схема звукового сигнализатора на пъезоизлучателе НА1 (типа ЗП-1 или любом аналогичном). Уровень контролируемого напряжения может быть от 2 до 30 В. Но при использовании схемы с напряжением более 9 В необходимо подобрать величину резистора R5 для того, чтобы схема, при достаточной громкости звучания пьезоизлучателя в режиме сигнализации, потребляла ток не более 1...2 мА. Тональная частота звука зависит от конденсатора С1 и ее можно изменить.
Катушка L1 содержит 600 витков провода ПЭВ 0,08 (0,1 или 0,12), намотанных на склеенных двух кольцах типоразмера К10Х6х3 из феррита 600НМ1 или 1000НМ1.

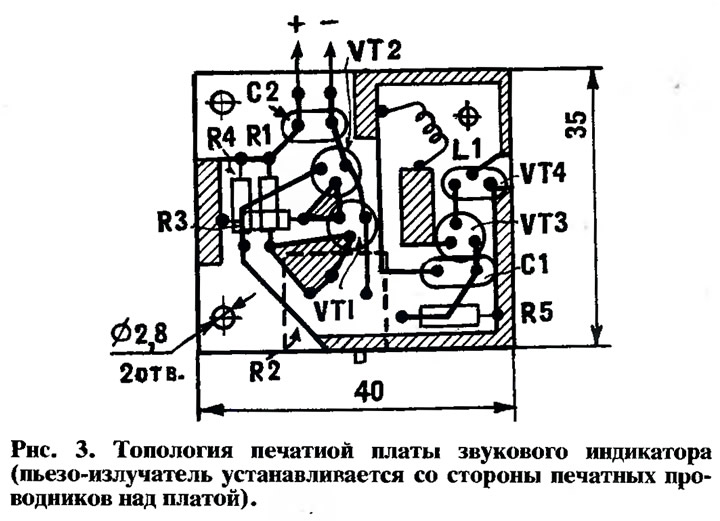

Топология печатной платы и расположение элементов схемы звукового индикатора приведены на рис. 3.
Журнал «САМ» №5, 1994 год
