Читатели не раз обращались с просьбой опубликовать советы по ремонту бытовой техники, особенно электроприборов. Идя навстречу этим пожеланиям, мы начинаем публикацию советов специалиста по ремонту электронагревательных приборов И. И. Черницкого. В этой статье приводятся советы, как самому отремонтировать простейший рефлектор.
Поставьте на стол нуждающийся в ремонте рефлектор, рассмотрите помещенные в журнале рисунки. Вам станет ясно устройство этого несложного электроприбора. В одних его моделях применены конические нагревательные элементы, имеющие цоколи как у обычных электрических лампочек, в других — цилиндрические со штыревыми выводами.
Если у вас сохранилось руководство по эксплуатации рефлектора, то прочтите его, чтобы учесть при починке особенности вашего прибора.
Для ремонта приготовьте две отвертки, плоскогубцы, бокорезы, нож, ножницы, наждачную бумагу, изоляционную ленту, простейший пробник с контрольной лампочкой или омметр (тестер) для проверки элементов монтажа и их соединений, а также электропаяльник, припой и канифоль в качестве флюса.
Чтобы избежать неприятностей, все работы по проверке и ремонту рефлектора производите только после отключения прибора от электрической сети!
Не включайте рефлектор в сеть до окончательного завершения сборки и установки ограждающей решетки, так как только в таком виде обеспечивается электробезопасность обогревателя!
Ремонт рефлектора с коническим нагревательным элементом

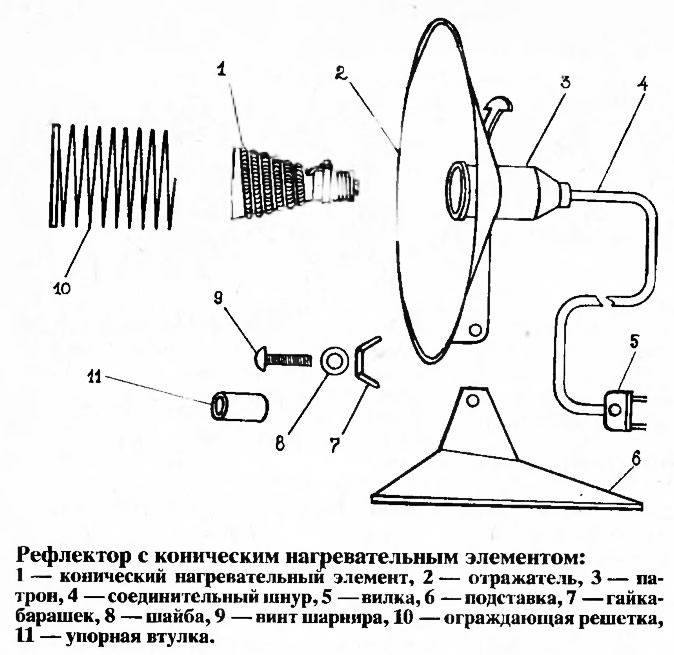

Присоедините щупы пробника или омметра к штырям вилки 5 (см. рис.) соединительного шнура 4 и проверьте проводимость всей цепи. Если контакт нарушен, снимите ограждающую решетку 10, вывинтите нагревательный элемент 1 из патрона 3 рефлектора и проверьте проводимость каждой ветки цепи, для чего присоедините щупы пробника или омметра поочередно к штырям вилки и соответствующим контактным пластинам в патроне.
Если контакт в какой-либо ветви цепи потерян, то дефект присутствует либо в вилке соединительного шнура, либо в жилах шнура, либо в патроне. При нарушении контакта в разъемной вилке выкрутите винт, скрепляющий ее, снимите гайку. Выверните винты, прикрепляющие жилы шнура к штырям вилки, снимите пружинные и круглые шайбы. Зачистите контактирующие поверхности штырей, жил шнура, круглых шайб и винтов наждачной бумагой. Винты, штыри с сорванной резьбой замените. Присоедините жилы шнура к штырям вилки, вверните и надежно затяните винты, обязательно подложив год их головки пружинные и круглые шайбы. Соберите вилку и скрепите ее винтом с гайкой. От шнура, оканчивающегося неразъемной вилкой (без винта с гайкой), нужно отделить бокорезами вилку с отрезком шнура длиной 4—5 см. На конце его подготовьте выводные концы и присоедините к нему стандартную разъемную вилку, как описано выше.
Соединительный шнур с обломившейся жилой лучше заменить. В крайнем случае концы поврежденной жилы можно соединить скруткой. Соединение будет более надежным, если концы предварительно облудить, а скрутку пропаять припоем с канифольным флюсом. Соединение жил обмотайте изоляционной лентой, а шнур в этом месте дополнительно изолируйте слоем изоляционной ленты.
При нарушении контакта в патроне, а также для замены соединительного шнура разберите патрон, отсоедините жилы шнура. Если вы решили использовать прежний шнур, то его целесообразно укоротить на 7—10 см, так как участок шнура вблизи патрона подвержен длительному перегреву и частым перегибам, что отрицательно сказывается на его состоянии. Окалину, окисные пленки на деталях патрона, жилах удалите, зачищая их шкуркой. Контактные пластины патрона немного отогните, чтобы они были плотно прижаты к контактам нагревательного элемента. Затем патрон соберите, присоединив жилы соединительного шнура и надежно затянув прикрепляющие их винты. Под головки винтов обязательно должны быть подложены пружинные шайбы.
Убедившись с помощью пробника или омметра в исправности ветвей электрической цепи рефлектора, можно заняться проверкой и ремонтом нагревательного элемента. В нем контакт может быть нарушен из-за ослабления затяжки винта на резьбовой части цоколя или гаек на центральной шпильке, а также из-за образования окалины, окислов на контактирующих поверхностях. В последнем случае отверните винт, гайки, снимите шайбы, запомнив их очередность. Зачистите шкуркой контактирующие поверхности. После чего соберите нагревательный элемент, обращая внимание на правильную установку шайб и надежную затяжку винта и гаек.
Перегоревшую спираль нагревательного элемента не всегда можно выявить в результате осмотра. Поэтому проверьте проводимость ее пробником или омметром, присоединяя щупы к началу и концу спирали. Перегоревший элемент желательно заменить, но можно ограничиться заменой спирали, для чего выверните винт на цоколе и снимите один вывод спирали. Другой вывод освободится, когда вы отвинтите гайку на центральной шпильке и снимете шайбу. Извлеките спираль из канавки керамического основания и намотайте на него новую, слегка растянув ее и добиваясь примерно одинакового расстояния между витками по всей длине спирали. Выводы спирали нужно присоединить к цоколю и центральной шпильке, надежно затянув соответственно винт и гайку.
Если ваши «производственные возможности» достаточно широки, то можно изготовить новую спираль в домашних условиях. Для навивки нагревательной спирали потребуется ручная или электрическая дрель и оправка — металлический стержень ∅3...3,2 мм длиной 230—250 мм. Спираль изготавливают из нихромовой проволоки ∅0,32 мм. Длина отрезка проволоки марки Х15Н60-Н должна быть 620 см, а проволоки марки Х20Н80-Н — 670 см. Оправку зажмите в патроне дрели, которую закрепите в тисках. На вращаемую шпинделем дрели оправку плотно, виток к витку, намотайте отрезок выбранной проволоки. Снимите спираль с оправки и сформируйте на концах ее выводы, аналогичные выводам, имеющимся на перегоревшей спирали. Сопротивление спирали должно быть 85—95 Ом. Спираль смонтируйте на керамическом основании нагревательного элемента как описано выше.
Впрочем, и неисправная спираль еще может послужить вам некоторое время, пока вы приобретете новую. Откусите бокорезами проволоку у каждого отрезка спирали на расстоянии 4—6 мм от места перегорания или обрыва. Зачистите концы проволоки шкуркой на длине 7—10 мм и плотно скрутите концы плоскогубцами. Спираль прослужит дольше, если скрутку обернуть кусочком ленты из нержавеющей стали и обжать плоскогубцами. После этого уложите спираль в канавку керамического основания и присоедините выводы, как описано выше.
Ремонт рефлектора с цилиндрическим нагревательным элементом

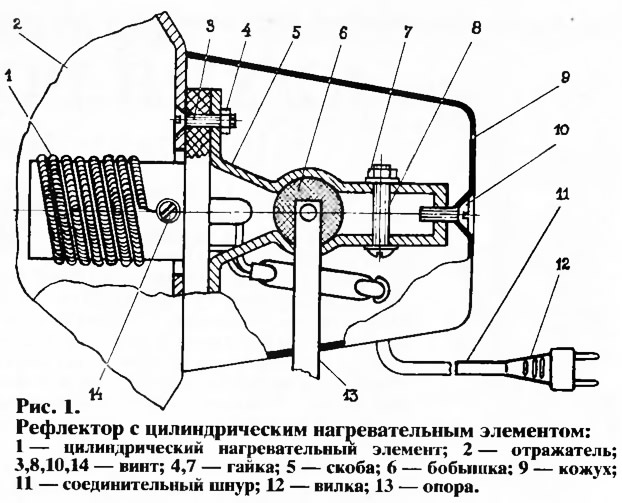

Несколько сложнее заменить цилиндрический нагревательный элемент 1 (рис. 1), который крепится своим фланцем к отражателю 2 винтами 3 с гайками 4 или заклепками и закрыт кожухом 9. Для замены элемента снимите узел отражателя с опор подставки и кожух, вывинтив фиксирующий его винт 10. Открутите винты 3 и гайки 4 или, высверлив заклепки, отсоедините скобу 5, демонтируйте нагревательный элемент, предварительно отделив от него соединительный шнур 11.
В остальном ремонт рефлектора с цилиндрическим нагревательным элементом и самого элемента не отличается от ремонта рефлектора с коническим элементом. Сборку рефлектора производите в обратной последовательности.

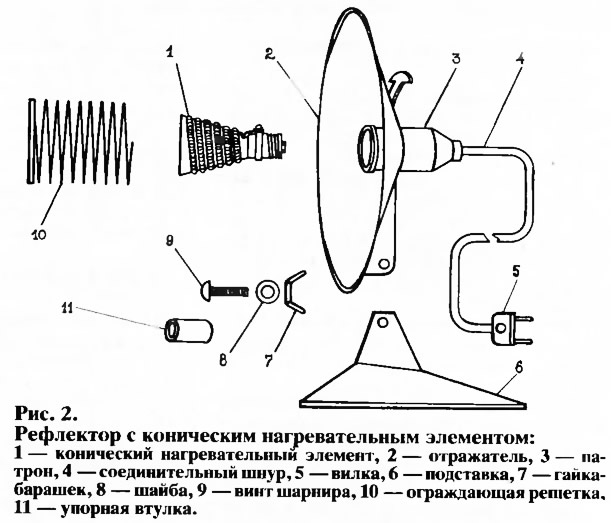

Если отражатель плохо фиксируется шарниром рефлектора, то выкрутите винт 9 (см. рис. 2), служащий осью шарнира, и между стойками отражателя 2 и лапками подставки 6 с каждой стороны проложите по одной шайбе, вырезанной из твердой резины. После этого соберите шарнирное соединение, пропустив винт 9 через упорную втулку 11.
Завершая ремонт, внимательно проверьте, нет ли на спирали трещин, надломов, прогаров. Следует помнить, что при обрыве проволоки возможно прикасание спирали к металлическому отражателю, что приведет к попаданию на него напряжения в момент включения рефлектора и возможному поражению человека электрическим током.
Особое внимание при ремонте уделите надежной изоляции токоведущих частей (жил шнура, контактных винтов и других деталей) от металлических частей рефлектора, которые при работе не находятся под напряжением.
Перед включением отремонтированного вами рефлектора с помощью пробника или омметра проверьте, нет ли короткого замыкания токоведущих частей на отражатель, для чего присоедините щупы прибора к одному из штырей вилки и к отражателю.
Установите на рефлектор ограждающую решетку и проверьте работу отремонтированного вами электрообогревателя десятиминутным включением.
Журнал «САМ» №1, 1995 год
