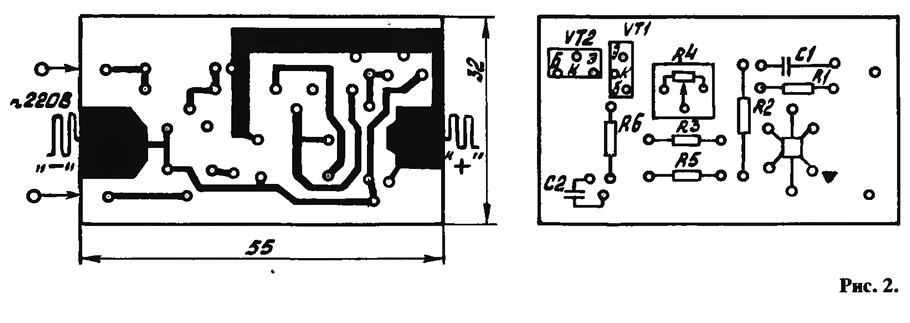

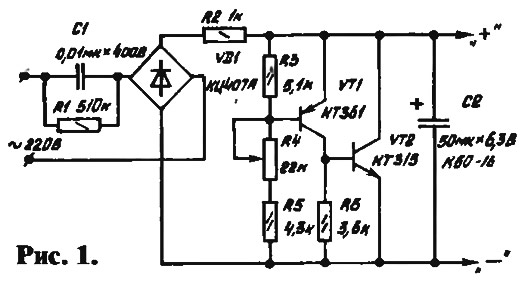

На рис. 1 представлена принципиальная схема низковольтного стабилизатора напряжения, являющегося по сути «электронной батарейкой», так как его габариты соответствуют размерам элемента питания 336 (рис. 2). Очевидно, что при этом мы избавлены от таких неприятностей, как уменьшение напряжения со временем и протечка электролита. Кроме того, есть возможность скомпенсировать в «стареющих» часах трение за счет некоторого увеличения выходного напряжения.
На выходе стабилизатора можно получить напряжение от 1 до 4 В. Чтобы обеспечить малые габариты, устройство сделано по бестрансформаторной схеме питания. Транзисторы включены таким образом, что обеспечивается характеристика стабилизатора. Напряжение стабилизации задается резистором R4.
К выходным контактам печатной платы припаяны небольшие, из медной проволоки ∅1,0—1,5 мм, пружины, которые выполняют функцию контактов обычной батарейки. Кстати, всегда можно вернуться к традиционному варианту питания часов, поскольку никакой их переделки не понадобится.
ВНИМАНИЕ! Поскольку схема не имеет гальванической развязки от сети, необходимо соблюдать меры безопасности при ее наладке и регулировке. В сеть включать только после установки «батарейки» на место!
Журнал «САМ» №5, 1995 год
