Любой блок питания радиоаппаратуры содержит выпрямительные диоды и конденсаторы большой емкости. В начальный момент включения сетевого питания происходит импульсный скачок тока — пока идет заряд емкостей фильтра. Этот импульс тока зависит от величины емкости конденсаторов и напряжения на выходе выпрямителя.
Так, при напряжении 45 В и емкости 10000 мкф ток зарядки такого конденсатора может составить 12 А. При этом трансформатор и выпрямительные диоды кратковременно работают в режиме короткого замыкания.
Для устранения опасности выхода этих элементов из строя путем уменьшения броска тока в момент включения служит приведенная на рис. 1 схема. Она также позволяет облегчить и режимы других элементов в усилителе во время переходных процессов.
В начальный момент, когда подано питание, конденсаторы С2 и СЗ будут заряжаться через резисторы R2 и R3, которые ограничивают ток до безопасного для деталей выпрямителя значения.
Через 2 сек после того как зарядится конденсатор С1 и напряжение на реле К1 возрастает до величины срабатывания, реле своими контактами К1.1 и К1.2 зашунтирует ограничительные резисторы R2, R3.
В устройстве можно использовать любое реле с напряжением срабатывания меньшим, чем на выходе выпрямителя, а резистор R1 подбирается таким, чтобы на нем падало «лишнее» напряжение. Контакты реле должны быть рассчитаны на максимальный ток, действующий в цепях питания усилителя. В схеме применено реле РЭС47 РФ4.500.407-00 (РФ4.500.407-07 или др.) с номинальным рабочим напряжением 27 В (сопротивление обмотки 650 Ом, ток, коммутируемый контактами, может быть до 3 А). Фактически реле срабатывает уже при 16...17 В, а резистор R1 выбран величиной 1 кОм, при этом напряжение на реле будет 19...20 В.
Конденсатор С1 использован типа К50-29-25В или К50-35-25В. Резистор R1 типа МЛТ-2, R2 и R3 типа С5-35В-10 (ПЭВ-10) или аналогичные. Величина номинала резисторов R2, R3 зависит от тока нагрузки, и их сопротивление может быть при необходимости значительно уменьшено.

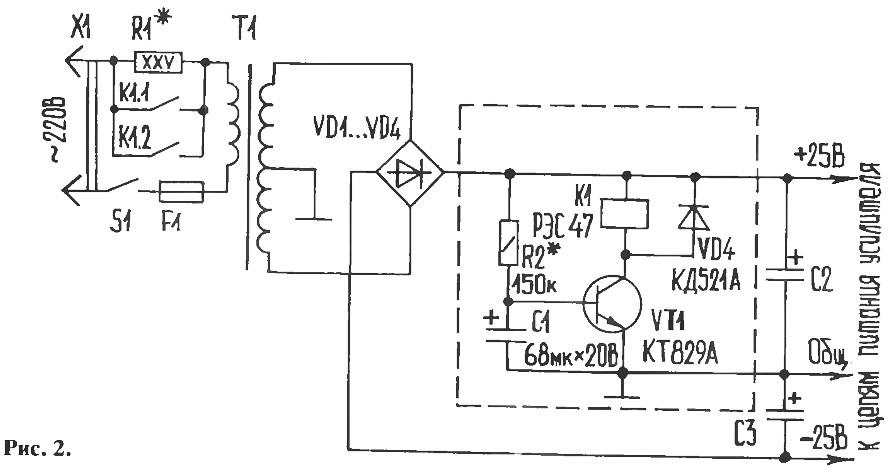

Вторая схема, приведенная на рис. 2, выполняет ту же самую задачу, но позволяет уменьшить габариты устройства за счет использования времязадающего конденсатора С1 меньшей емкости. Транзистор VT1 включает реле К1 с задержкой после того как зарядится конденсатор С1 (типа К53-1А). Схема позволяет также вместо коммутации вторичных цепей обеспечивать ступенчатую подачу напряжения на первичную обмотку. В этом случае можно использовать реле только с одной группой контактов.
Величина сопротивления R1 (ПЭВ-25) зависит от мощности нагрузки и выбирается такой, чтобы напряжение во вторичной обмотке трансформатора составляло 70 процентов от номинального значения (47...300 Ом).
Настройка схемы состоит в установке времени задержки включения реле подбором резистора R2.*
Приведенные схемы можно использовать при изготовлении нового усилителя или при модернизации уже существующих, в том числе и промышленного изготовления.
По сравнению с аналогичными по назначению устройствами для двухступенчатой подачи напряжения питания, опубликованными в различных журналах, приведенные здесь схемы — самые простые и надежные. Они доступны для изготовления даже начинающим радиолюбителям.
Журнал «САМ» №3, 1995 год
