Подключение трехфазного электродвигателя в однофазную сеть

Не подскажете ли, как подключить трехфазный электродвигатель 380 В в однофазную сеть 220 В? Я знаю способ подключения с конденсаторами, но конденсаторы достать очень трудно, к тому же получается система громоздкая и малоудобная. Может, есть способ подключения более простой?

Индивидуальное хозяйство, дачи, подворья обычно «электрифицированы» однофазным вводом от четырехпроводной линии 380/220 В. Другими словами, в распоряжении владельца только нуль и фаза. Поэтому для механизации хозяйственных работ (циркулярка, насос, электроинструмент и т.д.) возможно применение только специальных, достаточно дефицитных однофазных двигателей.

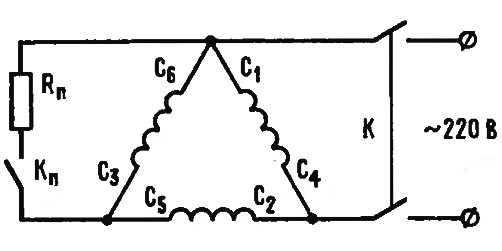

Существует несколько способов использования в однофазной сети широко распространенных трехфазных, короткозамкнутых двигателей напряжением 380/220 В, относительно небольших мощностей. Одна из дешевых схем, не требующая дефицитных конденсаторов, изображена на рисунке. Здесь обмотка (С₃—С₆) двигателя шунтирована цепочкой из сопротивления (резистора) R_n и пусковым коммутатором (кнопкой) K_п. Перед пуском включают K_п, после чего подают однофазное напряжение, замыкая «К» и после раскручивания двигателя до номинальных оборотов, отключают K_п. При пуске за счет резистора R_п возникает небольшой сдвиг по фазе токов в обмотках двигателя, обеспечивающий пусковой момент, достаточный для запуска вхолостую или при небольших нагрузках. R_п — обычно выбирается из условия:


где Х_к — индуктивное сопротивление фазы двигателя при неподвижном роторе. Значение Х_к равно:


Здесь U_ф — напряжение фазы двигателя, указанное на щитке, I_ф — ток двигателя, К_п — кратность пускового тока (К_п≈5).


К сожалению, мощность, указанная на щитке трехфазного двигателя, при такой схеме не может быть достигнута, что объясняется малыми токами в двух последовательно включенных обмотках (С₃—С₆ и С₂—С₅). Обычно она не превышает 60% от номинальной.

Существуют технические решения (НОУ—ХАУ), снижающие этот недостаток схемы и увеличивающие пусковой момент.

Сборка схемы должна выполняться специалистом при строгом соблюдении «Правил безопасности».
