Сигнальное устройство для кодовой сигнализации

В №1 журнала за этот год редакция опубликовала описание охранного устройства. Несколько экземпляров этого «сторожа» надежно работают уже не один год. В процессе эксплуатации автор дополнил его сигнальным устройством, которое подает звуковой сигнал за несколько секунд до выключения блокировки. Зачем это нужно? Например, вы заносите к себе в квартиру много вещей и поэтому хотите, чтобы дверь долго оставалась открытой. Из опасения, что включится сирена, вы вынуждены каждые несколько секунд нажимать кнопку продления блокировки или держать кнопку нажатой. Ясно, что это очень неудобно.

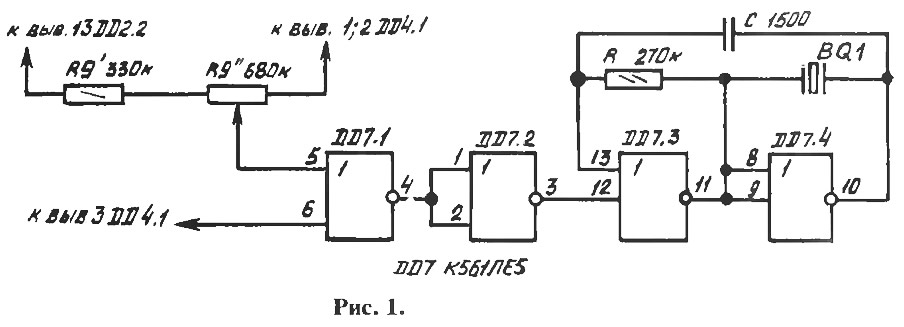

Сигнальное устройство, введенное в схему блока блокировки, начнет подавать тональный сигнал примерно за 10 сек до ее включения. Этого времени вполне достаточно, чтобы успеть нажать кнопку для продления блокировки (рис. 1). Нумерация элементов схемы на рис. 1 сохранена в том же виде, как и в описание охранного устройства. Как действует схема?

---

На элементах DD7.3 и DD7.4 собран коммутируемый генератор сигнала пьезозуммера. При подаче на вывод 12 элемента DD7.3 логической единицы — генератор выключен. При логическом нуле на этом выводе — генератор включен, из пьезозуммера BQ1 слышен тональный сигнал. Элемент DD7.2 включен инвертором. Генератор будет включен только тогда, когда на обоих входах элемента DD7.1 присутствует логический ноль.

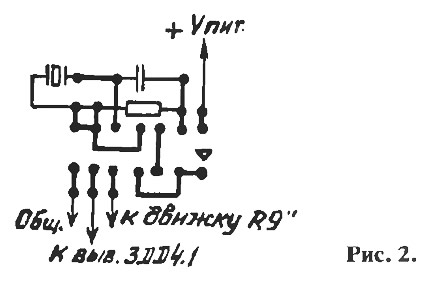

Детали сигнализатооа монтирутся в корпус блока блокировки на отдельной плате или, если заранее предусмотреть место, прямо на самой плате блока блокировки. Разводка печатных проводников сигнализатора изображена на рис. 2 со стороны пайки деталей.

Для подключения сигнализатора к схеме блока блокировки вместо постоянного резистора R9 в блоке блокировки ставится постоянный R9' и подстроенный R9" (см. рис. 1 данной статьи). К движку подстроечного резистора R9" подключается вывод Б элемента DD7.1. Вывод 6 элемента DD7.1 подключается к выводу 3 элемента DD4.1 блока блокировки. Выводы питания микросхемы DD7 соединяются с соответствующими шинами питания блока блокировки.

Пьезозуммер BQ1 подойдет любой — двух- или трехвыводной. При этом третий вывод не используют или присоединяют парно к одному из них методом пробы — по лучшей громкости. Для изменения тона сигнала можно подобрать номиналы R и С, настроив частоту генератора на частоту резонанса применяемого пьезозуммера.


При настройке порога срабатывания сигнализатора движок резистора R9" сначала устанавливают в среднее положение. Затем включают блокировку кнопкой SB1 и передвигая движок, добиваются, чтобы примерно за 10 сек до выключения блокировки начал подаваться тональный сигнал. После чего сигнал должен автоматически выключаться вместе с выключением блокировки.

Желательно, чтобы подстроечный резистор R9" был хорошего качества, что проверяется омметром до монтажа в схему При плавном вращении движка резистора стрелка омметра должна передвигаться также плавно и без рывков.
