Схема устройства не вносит искажения в звуковой сигнал, так как его коммутация осуществляется поляризованными реле К1...К3 типа РПС32 или аналогичными, с двумя группами переключающих контактов. Это позволяет использовать схему в высококачественной радиоаппаратуре. Второй отличительной особенностью приведенной схемы является однополярное питание и малое потребление тока. Поляризованные реле не требуют постоянного питания для фиксации положения контактов. В данной схеме они потребляют энергию только в момент переключения группы контактов для выбора входа с источником сигнала.

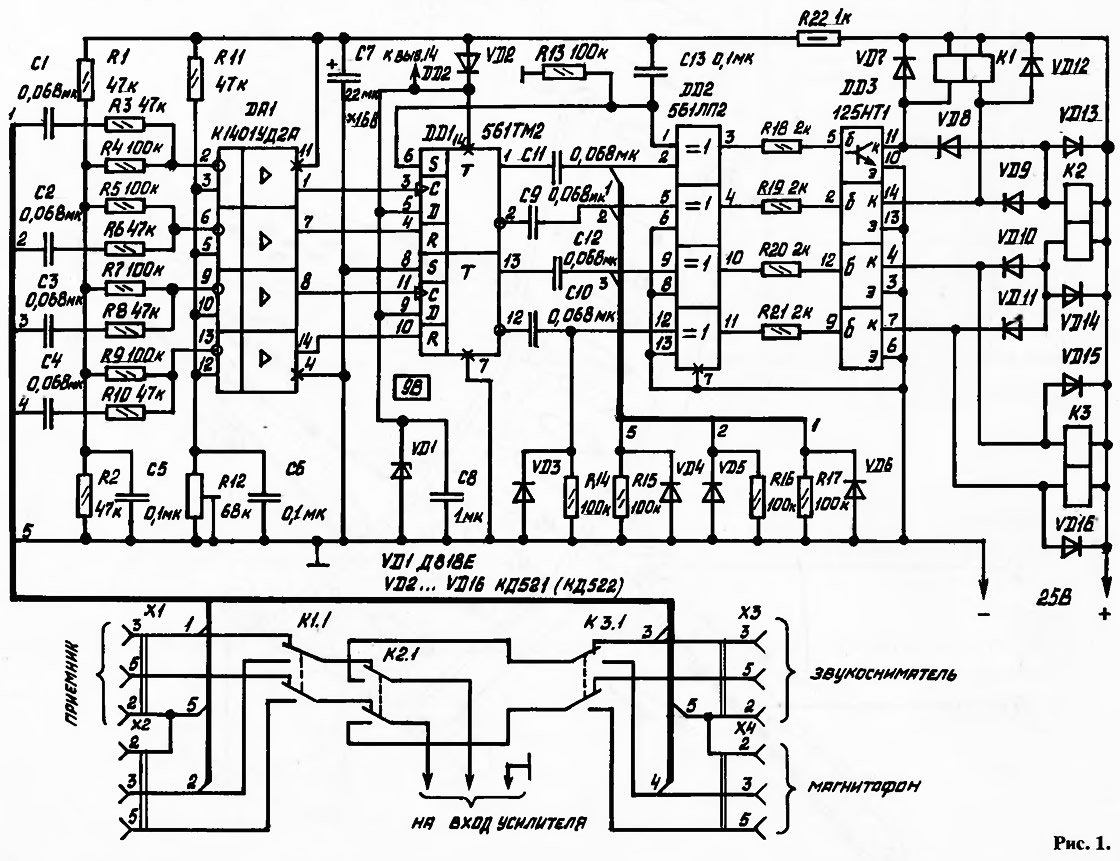

Схема селектора (рис. 1) собрана на трех микросхемах, одной транзисторной матрице DD3 и трех поляризованных реле (К1...К3). Она состоит из четырех компараторов на операционном усилителе DA1, с выходов которых сигнал с логическим уровнем поступает на один из триггеров на DD1. В момент переключения соответствующего триггера по положительному фронту перепада напряжения дифференцирующая цепь из конденсатора С9...С12 и резистора R14...R17 формирует импульс, который усиливается одним из транзисторов матрицы DD3. Этот импульс и переключает контакты поляризованных реле в нужное положение.
В начальный момент, при подаче питания на схему, даже если нет входных сигналов, всегда будет подключен вход X1 — это обеспечит прохождение импульса, сформированного цепью R13 и С13 в момент включения. К этому входу лучше подключить источник сигнала, который наиболее часто используется.
При настройке схемы необходимо резистором R12 выставить порог срабатывания компараторов DA1 так, чтобы при отсутствии входных сигналов на выходах компараторов был логический «О».
При использовании поляризованных реле с низковольтным питанием, например, из серии РПС45, РПС43, напряжение питания схемы может быть снижено. В схеме применено реле типа РПС32Б РС4.520.224.
Вторая схема селектора (рис. 2) рассчитана на работу с двумя входами и содержит две микросхемы и одно поляризованное реле РПС45 РС4.520.755-08 (или РС4.520.755-18) с номинальным напряжением обмотки 6,3 В (фактически оно срабатывает при меньшем напряжении).
Устройство может питаться от любого источника с напряжением 4,5...9 В, а потому применять его можно даже в переносной радиоппаратуре. Ток потребления схемой не превышает 3 мА, а без применения светодиодов индикации работающего входа HL1 и HL2 он будет еще меньше. Использование индикации подключенного входа не обязательно и ее можно исключить из схемы, если она питается от автономного источника.
Принцип работы схемы и ее настройка аналогичны приведенной на рис. 1. Так как микросхема DA1 из-за внутреннего сопротивления не может обеспечить нулевое напряжение на выходе, то в схеме на диодах VD2 и VD3 выполнено смещение напряжения питания логической микросхемы DD1.
Используемые в обеих схемах операционные усилители можно заменить на 140УД6 (соответствующего количества), но при этом возрастут потребляемый ток и габариты устройства.
В схеме можно применить любые малогабаритные резисторы и конденсаторы.
