Термоэлектрические регуляторы нагрева, установленные на бытовых электроплитах и электронагревательных приборах для экономии электроэнергии, обладают низкой надежностью и требуют периодического ремонта или подрегулировки. Избавиться от этих забот поможет схема электронного регулятора мощности (рис. 1), который позволяет плавно менять нагрев двух электроприборов мощностью по 2 кВт каждый.
Использование бесконтактной электронной регулировки мощности в нагрузке не только повышает надежность работы всего устройства, но и позволяет легко дополнить схему таймером АЗ, который может через заданный интервал времени отключить нагреватель ЕК2. Схема таймера АЗ в данной статье не приводится, так как может быть любой.
Для удобства размещения терморегулятора внутри корпуса, например, электроплитки, схема конструктивно выполнена в виде двух узлов на платах с размерами 155x55 мм (схемы А1 и АЗ удобней располагать на одной плате).

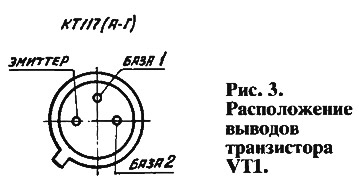

Электрическая схема блока управления (рис. 2) собрана на однопереходных транзисторах и является типовой. Коммутация нагрузки производится с помощью мощных тиристоров VS1 и VS2. Элементы схемы выбраны со значительным запасом по рабочему току с учетом возможного их размещения (без радиатора) вблизи от нагревательных элементов.
Монтаж цепей схемы блока А2 выполняют проводом сечением не менее 2,5 мм2. В устройстве применены переменные резисторы R1 и R2 типа ППБ-15Г, остальные — типа С2-23. Конденсаторы С1...С4 применены типа К73-9 на 100 В.
В качестве предохранителей F1, F2 удобно использовать перемычки из медного провода диаметром 0,3 мм. Варистор RV1 предназначен для защиты схемы от кратковременных бросков напряжения в питающей сети и может применяться типа СН1-1 на 560 В.
Журнал «САМ» №3, 1996 год
