Звуковой сигнализатор для вождения в ночное время

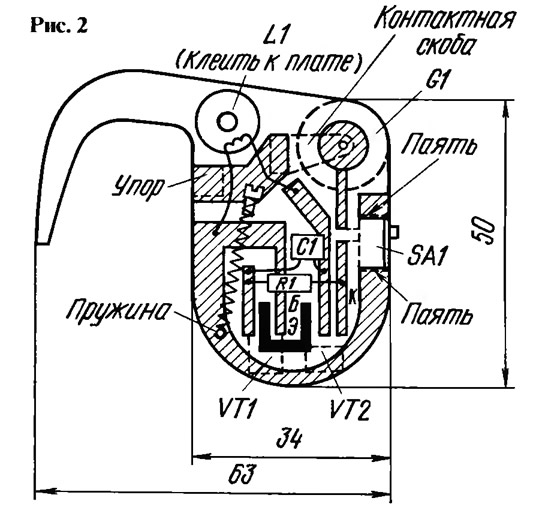

Низковольтный звуковой сигнализатор (рис. 1) предназначен для повышения безопасности вождения автомобиля в ночное время. Это устройство не дает водителю заснуть, когда он ведет автомобиль ночью. Индикатор вместе с элементом питания в виде скобы (рис. 2), что позволяет включив микропереключатель SA1, закрепить его за ухом. При глубоком наклоне головы (в момент засыпания) контакты датчика наклона F1 замкнутся и включат индикатор - громкий сигнал мгновенно разбудит водителя.

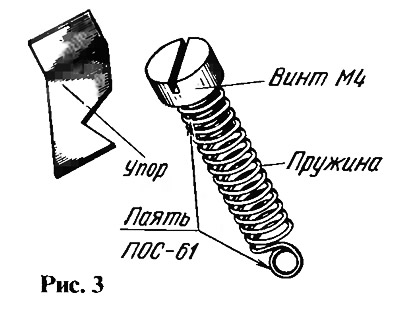

Разумеется, надежность работы устройства будет во многом зависеть от конструкции датчика F1. Перепробовав различные конструкции датчика наклона, я выбрал самый простой, который легко сделать. Он состоит из пружины от шариковой авторучки, латунного винта М4х5 и контактного упора (рис. 3). Винт вставляется в пружину и припаивается (с помощью флюса или таблетки аспирина), второй конец пружины укорачивается и крепится на плате.

Схема сигнализатора работоспособна при напряжении питания в пределах от 0,7 до 2 В и потребляет ток не более 5 мА.

Устройство представляет собой автогенератор на транзисторах разной структуры с непосредственной связью. Использование пьезоизлучателя позволяет сделать устройство малогабаритным и легким.

Для получения достаточной громкости звука, параллельно с пьезоизлучателем, включена катушка L1. Она совместно с внутренней емкостью HF1 образует резонансный контур. Это позволяет, за счет резонансных колебаний, повысить рабочее напряжение на пьезоизлучателе, которое будет значительно превышать напряжение питания.

Пьезоизлучатели разных типов имеют значения собственной звуковой резонансной частоты, находящиеся в пределах 2...8 кГц. Поэтому при замене типа пьезоизлучателя, для каждого конкретного случая можно подобрать наилучшее сочетание параметров контура (для получения максимальной громкости при минимальном потреблении тока).

Частоту звука можно изменить конденсатором С1 или изменением числа витков катушки, что менее удобно.


Катушка L1 содержит 600 витков провода ПЭВ-0,08 (0,1 или 0,12), намотанных на склеенных клеем БФ-2 или БВ-4 двух кольцах типоразмера К10x6x3 мм из феррита 700НМ1 (или 1000НН).

Микропереключатель SA1 можно взять типа ПД-9-2. Батарея G1 - типа РЦ53М или аналогичная. Резисторы и конденсаторы любого типа, транзисторы КТ315Г можно заменить на КТ312В, КТ3102Е, а транзистор КТ316В - на КТ3107.

Наибольшая громкость звучания будет при совпадении частоты автогенератора и собственной резонансной частоты пьезоизлучателя.

Звуковой индикатор может найти и другие применения, например, в детских игрушках.
