Установка номеронабирателя
В продаже иногда встречаются по доступным ценам телефонные аппараты от систем внутренней телефонной сети, у которых отсутствует номеронабиратель, пишет А. Низовцев. Таким аппаратом является, к примеру ТАН-70-4. Его схему несложно доработать таким образом, что можно подключить и установить номеронабиратель. Лучше всего использовать кнопочный номеронабиратель с запоминанием последнего набранного номера, типа "Электроника НК-03".

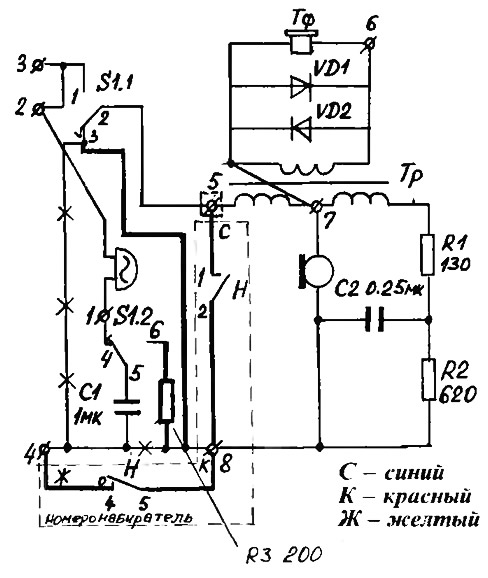

Изменения, вносимые в схему телефона ТАН-70-4, показаны на рисунке. Жирными линиями изображены вновь вводимые связи, знаком "X" обозначены удаляемые связи. Все изменения схемы производятся на имеющейся в телефоне печатной плате и заключаются в следующих операциях.
1. Перерезать печатный проводник, идущий от вывода 3 переключателя S1.1 к клемме 4 (вблизи вывода 3).
2. Удалить проводник навесного монтажа, идущий от печатного проводника, соединенного с клеммой 4 к печатному проводнику, соединенному с клеммой 8.
3. Припаять навесной проводник, соединяющий печатный проводник, идущий от клеммы 8, с выводом 3 переключателя S1.1.
4. Изготовить из латуни по образцу имеющихся в аппарате клемм и установить в отверстия печатной платы клемму 5 (на схеме обведена пунктиром).
5. Припаять резистор R3 типа МЛТ 0,5 номиналом 200 Ом, обеспечивающий соединение печатного проводника, идущего от клеммы 8, с выводам 6 переключателя S1.2, установив его в отверстия, имеющиеся в печатной плате.
6. В корпусе аппарата проделать отверстие, служащие для установки номеронабирателя и закрепить номеронабиратель.
7. Подключить выводы номеронабирателя к клеммам на печатной плате: красный к клемме 8, синий к клемме 5, желтый к клемме 4.
После этого соберите телефон, подключите к телефонной сети, снимите трубку, услышав непрерывный гудок — проверьте его работу набором номера службы времени "100", при отсутствии гудка — проверьте монтаж. При неправильном подключении номеронабирателя аппарат работать не будет.
ПРИМЕЧАНИЯ: 1. Положение контактов переключателя S1 на схеме соответствует случаю, когда трубка положена на рычаг.
2. Нумерация клемм начинается от клеммы, к которой подключен вывод звонка.
3. У импортных номеронабирателей цветовая маркировка выводов может не соответствовать приведенной в п. 7; в этом случае необходимо подключать выводы, руководствуясь схемой.
Телефоны других марок также можно доработать, воспользовавшись вышеприведенными рекомендациями. Замечу, что основными неисправностями телефона, проявляющимися в виде перебоев при разговоре или треска в телефоне обычно является износ витого шнура, такой шнур подлежит замене. При дефекте микрофона обычно имеет место повышенный уровень шумов в трубке. Эта неисправность диагностируется отключением микрофона, шум при отключении неисправного микрофона обычно исчезает. Микрофон можно попытаться просушить, но этой процедуры хватает ненадолго, так как микрофон утратил герметичность и его все же лучше заменить Для повышения влагозащитности микрофона под крышку можно поместить кусок полиэтиленовой пленки.
Устраняем трески и шорохи

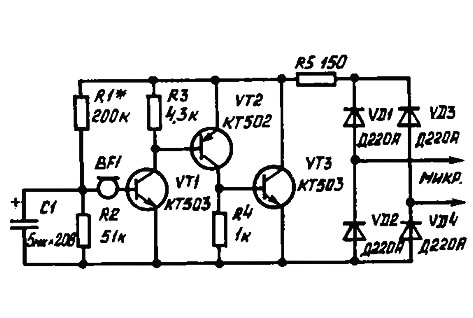

Многие, у кого есть телефоны типа ТА-27М и другие, нередко жалуются на трески, шорохи и прочие помехи при связи. Источником их чаще всего является угольный микрофон, поэтому я и мои друзья решили от "угля" избавиться и применить капсюль ДЭМШ-1А, добавив несложную схему усилителя (см. рис.), пишет А. Агарков из г. Кишинева.
Ее настройка заключается в следующем. От отдельного источника подают питание 10 В и подбором резистора R1 добиваются на левом конце резистора R5 напряжения +5 В.
Мною эта схема используется три года, и за это время ни от кого не было нареканий, что меня плохо слышно Правда, если используется параллельный аппарат, необходимо либо подбирать транзисторы по наименьшему напряжению насыщения коллектор-эмиттер, либо заменить их на германиевые.
Печатной платы не делал, а использовал кусок "макетки", который потом залил эпоксидным компаундом. Вместо капсюля ДЭМШ-1А можно применит капсюли от стереотелефонов.
Усилители для микрофонов
Н. Скачков предлагает еще две схемы микрофонных усилителей, которые позволяют отказаться от угольных капсюлей в отечественных телефонных аппаратах. Обе конструкции имеют неограниченный срок службы и высокое качество усиления звука.
Платы усилителей удобно размещаются в середине трубки.
Данные приборы позволяют установить любой уровень усиления подбором номиналов резисторов. помеченных звездочкой. При монтаже усилителей не следует забывать о полярности подключения микрофонов.
Журнал «САМ» №11, 1997 год
