Ремонтируем игровую приставку семейства «Денди»

Игровые компьютерные приставки семейства «Денди» к телевизору или аналогичные им очень привлекают детей. Вам повезло, вели приставка собрана на Тайване. Но чаще всего в Россию попадают приставки из Китая, в которых возникает много неполадок. Да и ребенок не всегда аккуратно обращается со своей очередной игрушкой. Не случайно производители не дают гарантий на срок более 6 месяцев.

При возникновении неисправностей искать каждый раз ремонтную мастерскую вам не придется, если вы умеете держать в руках паяльник и воспользуетесь моим опытом. Для ремонта таких приставок не требуется больших знаний по радиоэлектронике, достаточно почерпнутых из школьной программы.

Все наиболее часто встречающиеся неисправности можно разделить на три условные группы, указанные в порядке вероятности их возникновения.

1. Компьютер включается и показывает меню игры, но не работает джойстик. Чаще всего это связано с тем, что соединительные провода от джойстика к компьютеру подключаются через разъем, в котором они соединены не пайкой, а прижимом и со временем в этом месте окисляются, что нарушает электрический контакт. Сам разъем не разборный, и его конструкция не обеспечивает качественного соединения. Убедиться в этом можно с помощью тестера, вскрыв отключенный джойстик и прозвонив цепи пяти проводов в кабеле от джойстика до разъема (рис. 1).

Некоторые джойстики соединяются с приставкой через контактную колодку внутри ее корпуса. Обрыв одного из проводов в кабеле от джойстике до компьютера в этом случае может находиться в месте частого перегиба кабеля, т. е. около корпуса приставки.

Самым простым способом устранения такой неисправности будет замена кабеля или его укорочение и подпайка проводов непосредственно к соответствующим контактам разъема на печатной плате приставки.


Другую причину неработоспособности некоторых кнопок джойстика можно обнаружить, осмотрев пластмассовые вкладыши под неисправными кнопками джойстика. Сломанные нужно заменить.

И третья причина, по которой джойстик может не работать, — повреждение микросхемы на плате самого джойстика (она залита коричневым компаундом). В этом случае придется покупать новый джойстик.

2. Компьютер не включается. Надо проверить работоспособность блока питания (рис. 2), для чего тестером замерить напряжение 15 ±2В на контактах штекера. Вообще-то в блоке питания ломаться нечему, и чаще всего неисправность связана с нарушением контакта в проводе около штекера, который подключается к приставке. Провода легко проверить тестером, и в случае обрыва заменить вместе со штекером. Можно обойтись и без штекера, подпаяв провода к соответствующим цепям печатной платы приставки.

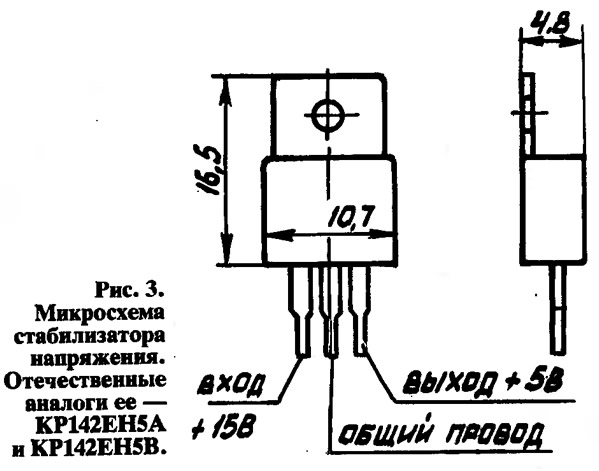

3. Компьютер включается, но иногда программа самопроизвольно сбрасывается в процессе работы или же ведет себя другим непонятным обрезом. Возможная причина этой неисправности — некачественная пайка основной печатной платы с микросхемами в самой приставке. В первую очередь нужно проверить качество соединений в местах подпайки микросхемы стабилизатора напряжения питания (рис. 3). На микросхеме закреплена металлическая пластина теплоотвода. Как правило, эта микросхема находится недалеко от гнезда подключения питания. Из-за отсутствия жесткого крепления теплоотвода иногда в месте подпайки микросхемы обрывается печатный проводник или же микросхема болтается из-за некачественной пайки.

Для устранения подозрительных мест плату нужно аккуратно пропаять маломощным (16...30 Вт) паяльником с использованием канифоли в качестве флюса. Хорошая пайка должна иметь зеркальный блеск. Остатки канифоли с платы удаляют тряпкой, смоченной в спирте.

Сами микросхемы и другие комплектующие, как правило, японского производства и имеют высокую надежность.
