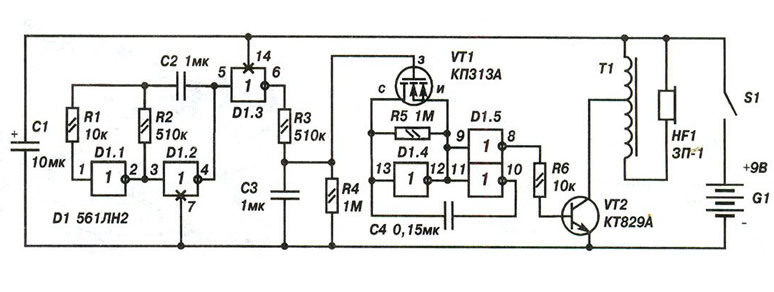

Схема устройства состоит из двух связанных генераторов на микросхеме D1. Частота генератора на элементах D1.4, D1.6 меняется полевым транзистором VT1, которым управляет генератор (D1.1, D1.2) с более низкой рабочей частотой.
В качестве источника звука используется пьезоизлучатель ЗП-1, ЗП-22 или аналогичный. Для повышения громкости звука, излучатель подключен к трансформатору Т1. Его можно взять от малогабаритного радиоприемника, используя обмотку с большим числом витков в качестве вторичной, а первичную подключить по схеме автотрансформатора, как показано на рисунке.
Такое включение пьезоизлучателя позволяет получать на нем переменное напряжение более 100 В, что значительно повышает громкость звука. Микропереключатель S1 — типа ПД-9-2 или любой другой малогабаритный.
Конструкция корпуса может быть любой, но обязательное требование — это механическая прочность: он должен выдерживать удар при падении.
Журнал «САМ» №2, 1998 год
