Как снять радиодетали с платы
Демонтировать радиодетали с печатной платы легко и быстро можно с помощью теплового пистолета. Если со стороны пайки разогревать плату, а значит и припой с помощью теплового пистолета (технического фена), включенного на максимальную мощность, то остается только выдергивать пинцетом детали с другой стороны. Плата должна быть надежно закреплена, т.к. обе руки при работе заняты.
Этот способ особенно продуктивен при демонтаже микросхем: все ножки отпаиваются одновременно, без риска повредить деталь.
Как показала практика, риск перегреть деталь при демонтаже феном существенно меньше, чем при работе паяльником.
Внимание! Позаботьтесь о вентиляции. При демонтаже феном обгорает лак, может подгорать полимерная изоляция. Продукты сгорания опасны для вашего здоровья. Сам же Фен выжигает кислород из воздуха.
Регулятор яркости ЛДС

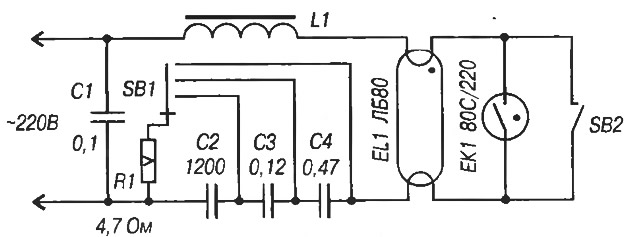

Яркость лампы дневного света (ЛДС) можно регулировать с помощью простого устройства, схема которого показана на рисунке. Она предложена чешским журналом "Amaterske Radio". В стандартную схему зажигания ЛДС, состоящую из дросселя L1, стартера ЕК1 и конденсатора С1, вводят дополнительные элементы: резистор R1, кнопку SB2 конденсаторы С2—С4, рассчитанные на рабочее напряжение 600 В и переключатель SB1 на четыре положения. В верхнем (по схеме) положении SB1 лампа горит ярко, так как цепочка конденсаторов зашунтирована низкоомным резистором. Переключая SB1, в цепь питания лампы последовательно включают конденсаторы, что вызывает снижение яркости свечения. В нижнем по схеме положении переключателя вся цепочка конденсаторов включена в цепь и лампа горит с минимальной яркостью.
Электролампы на 127 вольт
Можете считать, что вам просто повезло, если вы раздобыли осветительные лампы накаливания на напряжение 127 В. Недавно повезло и мне, когда я приобрел такие лампы по «очень смешным ценам». Почему «повезло»? А вот почему. Преимущество ламп на 127 В по сравнению с лампами на 220 В состоит в большей их долговечности и в лучших светотехнических характеристиках. Все это из-за того, что их нити накала толще и соответственно прочнее.
Применение ламп накаливания на 127 В в сети 220 В увеличит срок службы ламп. В сети 220 В такие лампы проще всего использовать в тех светильниках, где имеются группы в две или более ламп, включаемых одновременно.

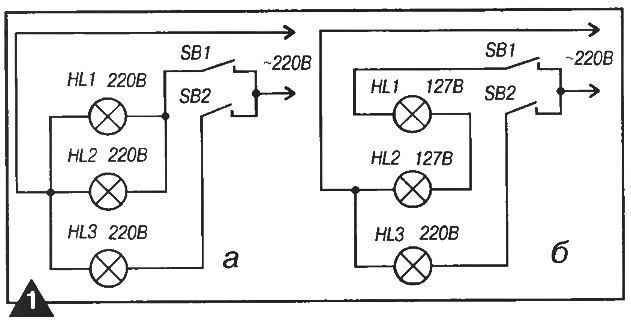

Например, в трехрожковой люстре параллельное включение пары ламп (рис. 1,а) можно изменить на последовательное (рис. 1,б) и включить в цепь две лампы одинаковой мощности на напряжение 127 В. Напряжение на лампе составит половину сетевого, т.е. 110 В. Срок службы ламп возрастет в 2...5 раз, а освещенность не ухудшится, так как светоотдача ламп на 127 В больше. Однако одиночные лампы (на 220 В) будут служить как обычно, те. недолго.
После такой доработки светильника убедительно попросите своих домочадцев, особенно женщин, не напрягаться с заменой ламп: обычно первым телодвижением в этом направлении является перестановка соседней исправной лампы взамен перегоревшей, а здесь это приводит к полному погасанию люстры. Такой опыт имеется. Электрически подготовленным и сознательным гражданам объясните принцип действия схемы.

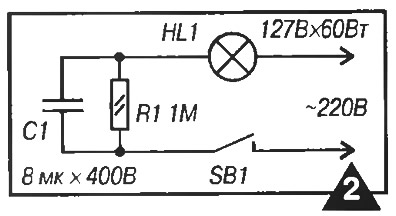

Лампы на 127 В можно применять и в светильниках с одиночными лампами: настольных лампах, торшерах, бра и т.п. Для гашения избыточного напряжения последовательно с лампой включаем балластный конденсатор соответствующей емкости (рис. 2). При таком подключении ламп заметно возрастает их долговечность, так как существенно уменьшается ток в момент включения.
Здесь предпочтительнее использовать конденсаторы, применяемые с лампами дневного света, например, ЛСБ1-400-3.75У, TESLA WK70971-М3,8mk-400 В и им подобные. Для лампы на 127 В мощностью 60-75 Вт достаточно установить конденсатор емкостью 8 мкФ на напряжение 250 В. Шунтирующий резистор R1 предотвращает удар электротоком при случайном касании вилки при отключении светильника из розетки. Балластный конденсатор размещается в основании светильника.
Следует отметить, что применение конденсаторов вместо активных балластных резисторов или диодов и для продления срока службы ламп накаливания на 220 В представляется способом наиболее предпочтительным. Емкость конденсатора несложно подобрать опытным путем, контролируя напряжение на лампе с помощью вольтметра, или по требуемой яркости свечения лампы.
Лампы накаливания очень часто используются в качестве источника тепла, например в инкубаторах или балконных контейнерах для хранения овощей. Работая здесь в импульсном режиме, лампы обычно перегорают в момент включения и чаще ночью, когда напряжение в сети больше. Наиболее надежным токоограничивающим элементом, обеспечивающим длительную работу ламп, несомненно будет конденсатор. Снижение яркости свечения накала нити лампы приведет к благоприятному смещению спектра излучения лампы в сторону инфракрасных лучей.

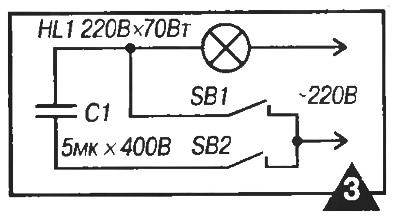

Довольно часто в продаже отсутствуют лампы накаливания малой мощности (15-25 Вт), в то время как в некоторых интимных местах чрезмерная освещенность действует на психику человека отрицательно. Балластный конденсатор выручит вас и в этом случае: для лампы мощностью 40 Вт в ряде случаев достаточен конденсатор емкостью 5 мкФ. Пониженное освещение необходимо и при просмотре телепередач. Если одиночный светильник подвешен, например, под потолком, можно усовершенствовать схему его включения, используя двухклавишный выключатель с конденсатором, что обеспечит регулировку яркости свечения лампы (рис. 3).

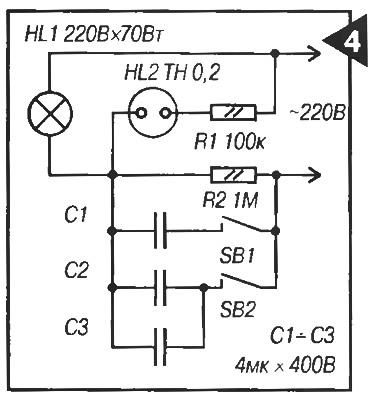

На базе набора из конденсаторов и клавишного выключателя можно сделать очень элегантный ступенчатый регулятор яркости. Регулятор на базе двухклавишного выключателя (рис. 4) обеспечивает четыре градации яркости, а регулятор с трехклавишным включателем способен обеспечить восемь градаций яркости за счет включения в цепь лампы разных сочетаний конденсаторов. Особенно важно здесь то обстоятельство, что в отличие от тиристорных регуляторов, которые при малейшей неисправности в элементах фильтра создают мощнейшие помехи, нарушающие нормальную работу радиоэлектронной аппаратуры, данный регулятор совершенно не создает помех!
Регулятор может быть смонтирован в основании светильника либо выполнен в виде автономного устройства, представляющего собой плоский корпус из изоляционного материала, в котором размещены конденсаторы, а на верхней поверхности -клавишный выключатель, желательно объединенный с розеткой в единый блок. Неоновая лампа типа ТН-02 сигнализирует о работе устройства. Для подключения устройства к сети служит провод с вилкой.
При использовании конденсаторного регулятора светильник целесообразно оснащать лампой на напряжение 215-225 В Конденсаторный регулятор в автономном исполнении может быть использован для регулировки степени нагрева жала паяльника, регулировки числа оборотов дрели небольшой мощности, а также других устройств, оснащенных электродвигателями коллекторного типа.
Яркость ламп, освещающих лестничные площадки, обычно не играет большой роли; важнее обеспечить длительную их работу, так как здесь лампы очень часто перегорают из-за значительного броска тока в момент включения группы ламп. Для светоточек такого рода весьма целесообразна установка балластных конденсаторов. Для одиночной лампы мощностью 40-60 Вт вполне достаточен конденсатор емкостью 5-10 мкФ на напряжение 400 В. У меня на лестничной клетке лампа с конденсатором светит уже лет 5. Особенно заметно это летом, когда жилищные службы не особенно утруждают себя заменой ламп. Часто спускаясь по лестнице, замечаю, что светится лишь лампа на одной лестничной площадке. Отгадайте, на чьей?
Выбор сечения проводов
Журнал "Сам" №3/1994 уже публиковал методику расчета для выбора сечения проводов при самостоятельном выполнении электропроводки. Для больших токов можно воспользоваться более точными данными, приведенными в справочной таблице.
Таблица справедлива для медных проводов и показывает зависимость максимально допустимого тока в цепи от сечения провода.
Журнал «САМ» №12, 1998 год
