Простой бытовой металлоискатель

Когда в квартире приходится сверлить стены — есть вероятность наткнуться на металлическую арматуру, трубы или проводку. Чтобы этого не случилось, воспользуйтесь металлоискателем. Он позволит на расстоянии до 20 см обнаружить любой металлический предмет. Для тех, кому такого расстояния недостаточно, например искателям кладов, можно порекомендовать увеличить размеры рамки — это повысит чувствительность прибора.

Электрическая схема металлоискателя (рис. 1), собрана на транзисторах, работающих в режиме микротоков и состоит из ВЧ генератора (100 кГц) на VT1, который настраивается резистором R2 на максимальную чувствительность к металлическим предметам. Транзисторы VT2, VT3 включены как диоды и обеспечивают стабилизацию режимов автогенератора — VT1 и активного детектора на VT4 при изменении напряжения питания и температуры. Резистор R6 устанавливает чувствительность металлоискателя. На транзисторах VT5 и VT7 собран звуковой автогенератор, который включается транзистором VT6. Для того, чтобы обеспечить громкий звук пьезоизлучателя HF1, параллельно с ним включена катушка L3,что увеличивает напряжение на пьезоизлучателе за счет резонанса между внутренней емкостью HF1 и индуктивностью L3.

При попадании в поле катушек L1—L2 металлического предмета — частота генератора меняется, что приводит к уменьшению амплитуды напряжения на входе детектора (VT4) — он запирается, а транзистор VT6 откроется, что разрешает работу звукового генератора. Данная схема по сравнению с аналогичными устройствами, использующими принцип биений частот, обеспечивает большую чувствительность и проще в изготовлении.

В качестве источника питания применена батарея типа "Корунд" или "Крона" (9 В), но может использоваться любой стационарный источник с напряжением 6...10 В. Ток потребления в дежурном режиме — не более 1,5 мА, при работе звукового сигнала — 7 мА.

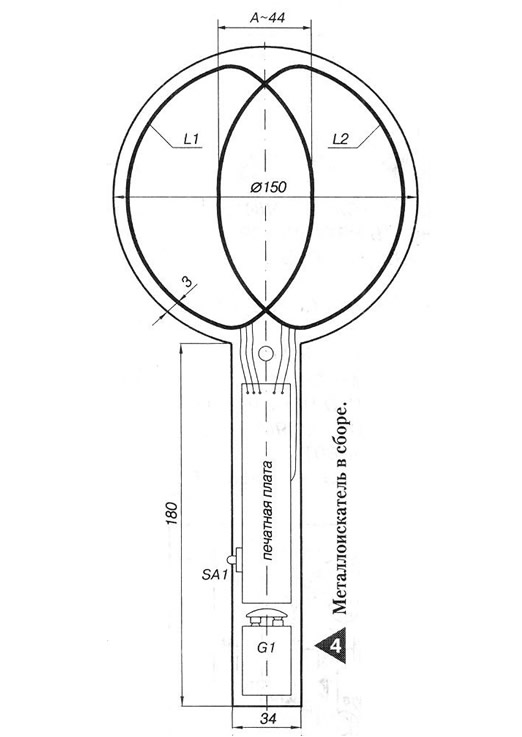

Все элементы схемы размещены на печатной плате из одностороннего стеклотекстолита (рис. 2, 3). В качестве катушек L1 и L2 используются две рамки (рис. 4). Корпус для рамки выполняется из любых диэлектрических материалов, например, склеивается из оргстекла. Катушки L1 и L2 одинаковые и содержат по 40+40 витков проводов ПЭЛ диаметром 0,25 мм (периметр катушек — 340 мм); катушка L3 наматывается на двух склеенных вместе ферритовых кольцах типоразмера К10x6x3 мм марки 400...1000HM — 250...300 витков проводом ПЭЛ диаметром 0,1 мм.


Подстроенные резисторы R2 и R6 — типа СП5—16В, остальные могут быть любыми малогабаритными. Конденсаторы применены С7 — типа К50-35 на 16 В, остальные — типа К10-17. Диод VD1 можно заменить любым импульсным. Микровыключатель SA1 — типа ПД-9-2.

При настройке устройства, если не удастся получить генерации на VT1 с помощью регулировки резистором R2 (напряжение на этом резисторе надо контролировать осциллографом), измените фазу подключения выводов катушки L1. При регулировке схемы на максимальную чувствительность к металлическим предметам, может потребоваться изменить расстояние перекрытия катушек А (см. рис. 4), после чего рамки катушек зафиксируйте клеем.
