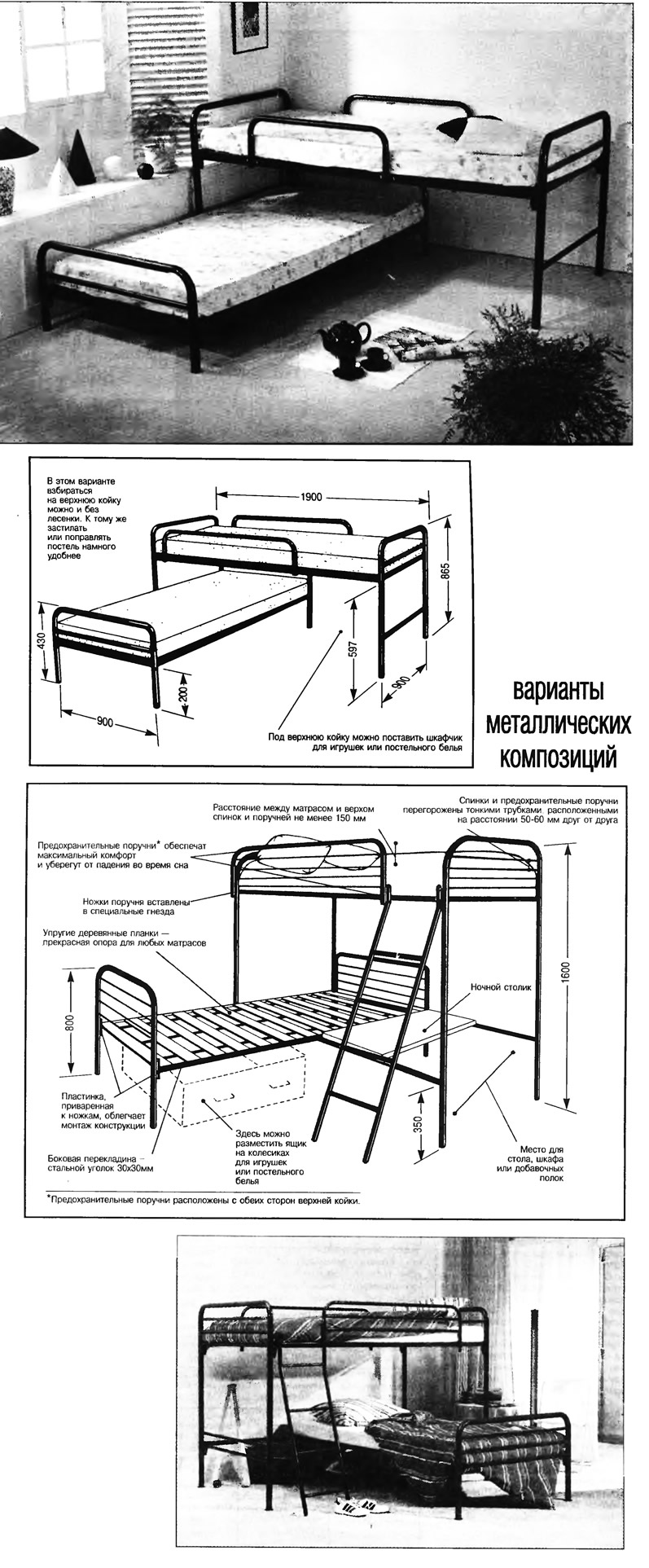

На фото представлен относительно простой в изготовлении трехспальный комплект, состоящий из двуспальной кровати и кушетки, убирающейся за ненадобностью под кровать.
Основной материал — стальные трубы различного диаметра, пруток и уголок.

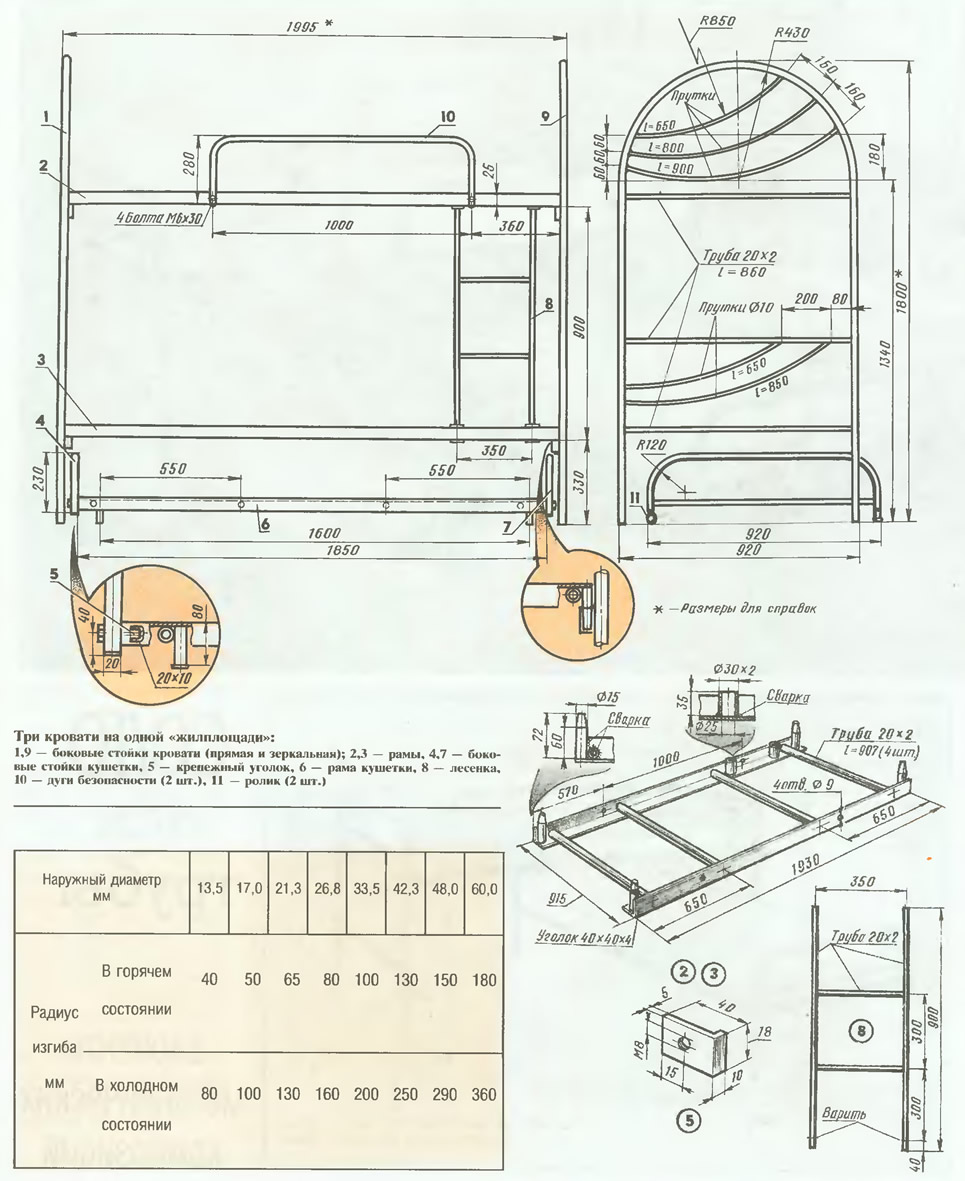

Элементы конструкции и основные размеры этого комплекта приведены на рисунке.
Рама кровати — сварная (можно и на болтах). Для сборки крова ти по углам рамы приварены штыри, а на боковых стойках — отрезки труб соответствующего штырям диаметра.
После установки рам к верхней из них крепят дуги безопасности и укладывают на каждую раму жесткий настил из 4-х панелей 1920x200 мм, которые могут быть изготовлены из фанеры толщиной не менее 10 мм, из ДСП или доски толщиной 18—20 мм. Затем устанавливают лесенку и укладывают матрасы или матрасные подушки, которые могут быть или стандартными покупными, или изготовленными из различных подручных материалов.
Раму кушетки делают аналогичным способом. Боковые стойки крепят при помощи болтов М8 длиной 60 мм и крепежных уголков, выступы которых вводят в прорези, предварительно пропиленные в угольниках рамы К заднему угольнику крепят два ролика. На рисунке не указан способ крепления роликов — он зависит от конкретной конструкции.
При работе со стальными трубами полезно знать минимальные размеры их изгиба.
И еще один совет. Трубы необходимо выбирать без изъянов, забоин, раковин. Имеющиеся шероховатости перед окраской зачистить шкуркой от грубой до тонкой. В этом случае ваше изделие будет иметь весьма привлекательный вид.
Журнал «САМ» №10, 1997 год
