Для каркаса понадобится проволока или металлический пруток ∅4—6 мм и умение пользоваться сваркой. В крайнем случае можно поискать сварщика среди знакомых. Для небольшого стеллажа на кухню годится проволока ∅4 мм, а для книг придется взять пруток большего диаметра (5—6 мм).

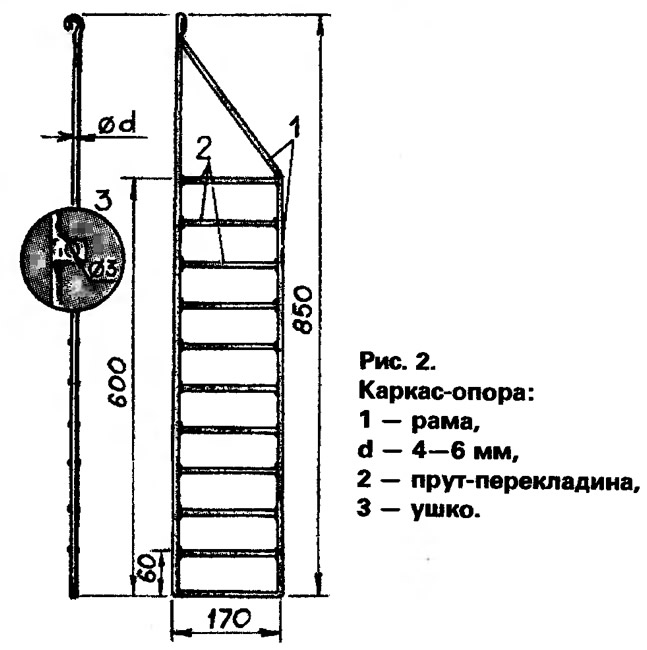

Деталь рамы гнем, выдерживая размеры, начиная с крепежного кольца, которое несет на себе основную нагрузку. Если изготовление кольца представляет сложность, можно обойтись без него. В этом случае, а также когда полка рассчитана на большой вес, к каркасу привариваем по 2—3 ушка под углом 90° к плоскости каркаса с просверленными отверстиями ∅3 мм, чтобы при окончательной сборке стеллажа они (ушки) были внутри, т. е. как бы смотрели друг на друга.
Нарезаем 16 прутков длиной 170 мм, по 8 штук на каждый каркас-опору. Снимаем фаски под сварку. Чтобы при отпиливании пруток не помять тисками, на их губки накладываем деревянные дощечки.

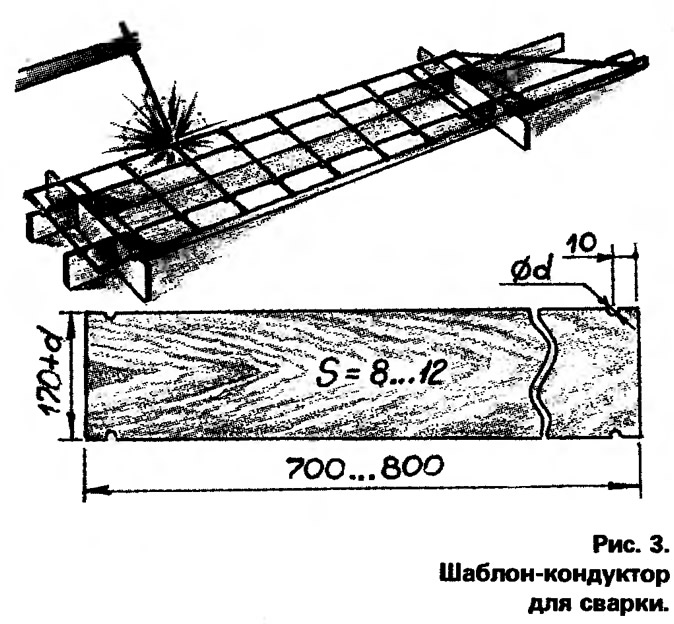

Для быстроты, аккуратности и точности сварочных работ, особенно при изготовлении большого количества стеллажей, необходимо сделать шаблон-кондуктор (рис. 3).
Места сварки обрабатываем напильником и наждачной бумагой. Удаляем грязь и раковины, грунтуем и покрываем краской. Если красить металлическую часть черным нитролаком, гармонирующим с текстурой натуральной древесины, то грунтовать необязательно, следует только хорошенько обезжирить каркас.
Приступая к работе с деревянными частями стеллажа, надо учесть, что если полка будет нести тяжелый груз, то расстояние между несущими опорами-каркасами не должно быть больше 700—800 мм.

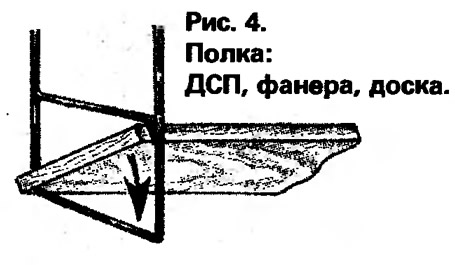

Для изготовления полки подойдет ДСП, фанера толщиной 8—12 мм, ламинированная ДСП, доски как хвойных, так и лиственных пород. ДСП оклеиваем пленкой или обоями древесной текстуры. Но лучше использовать натуральную древесину: фанеру или доски. Они хорошо смотрятся, если протравить их морилкой или раствором марганцовки и покрыть бесцветным, мебельным лаком. Сейчас на отечественном рынке представлены морилки различных оттенков, и цвет можно подобрать в зависимости от цвета остальной мебели. Торцы фанеры желательно оклеить шпоном, маскируя слоистость материала.
Но все это делают лишь после того, как подготовлены радиусные канавки на глубину d/2 на расстоянии 10 мм от края. Сделать их можно круглым напильником, выдерживая размер 170 мм, где d — диаметр прута, из которого сделан каркас-опора.

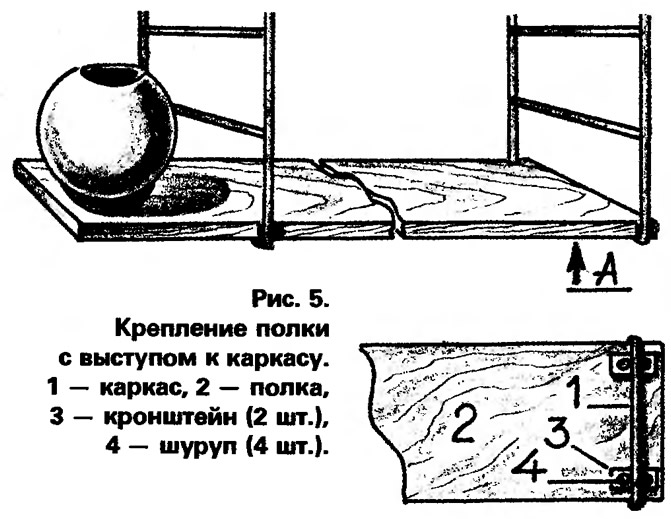

Как производить сборку, показано на рисунке. Несмотря на кажущуюся хрупкость, конструкция достаточно надежная и жесткая.
Познакомившись с технологией изготовления полки, можно перейти к более сложной конструкции. В зависимости от фантазии решений может быть много: можно увеличить (уменьшить) глубину, изменить шаг перекладин каркаса-лестницы, высоту всей полки и так далее. Увеличивая количество каркасов-опор, можно создавать целые композиции.
Журнал «САМ» №9, 1997 год
