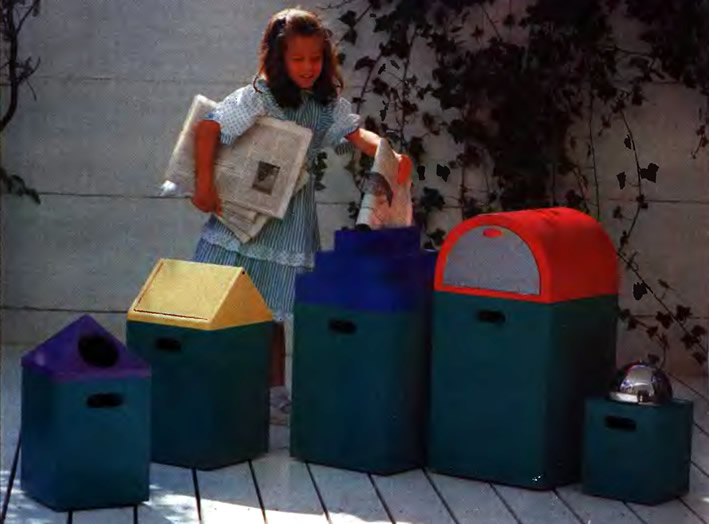

На фото показаны экобоксы с пирамидальной, двускатной, бочкообразной ступенчатой и сферической формами крышек. Каждая крышка должна легко открываться, а также легко сниматься. Внутри корпуса экобокса находится бумажный или полиэтиленовый мешок, который сверху крепят с помощью проволочного зажима и затем закрывают крышкой. По заполнении мешок можно легко вынуть из ящика. Для придания экобоксам мобильности, они снабжены снизу роликами.
Что касается величины экобоксов, то мы советуем сделать так, чтобы при необходимости их можно было вкладывать друг в друга по принципу русской матрешки. Но если вы предпочитаете для экобоксов один размер и одну форму крышки — то это ваш выбор, мы лишь только рекомендуем.

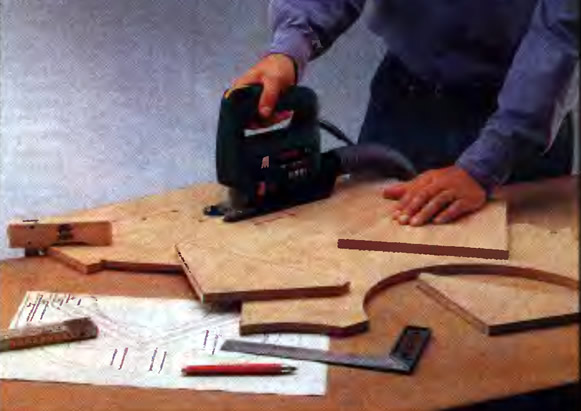

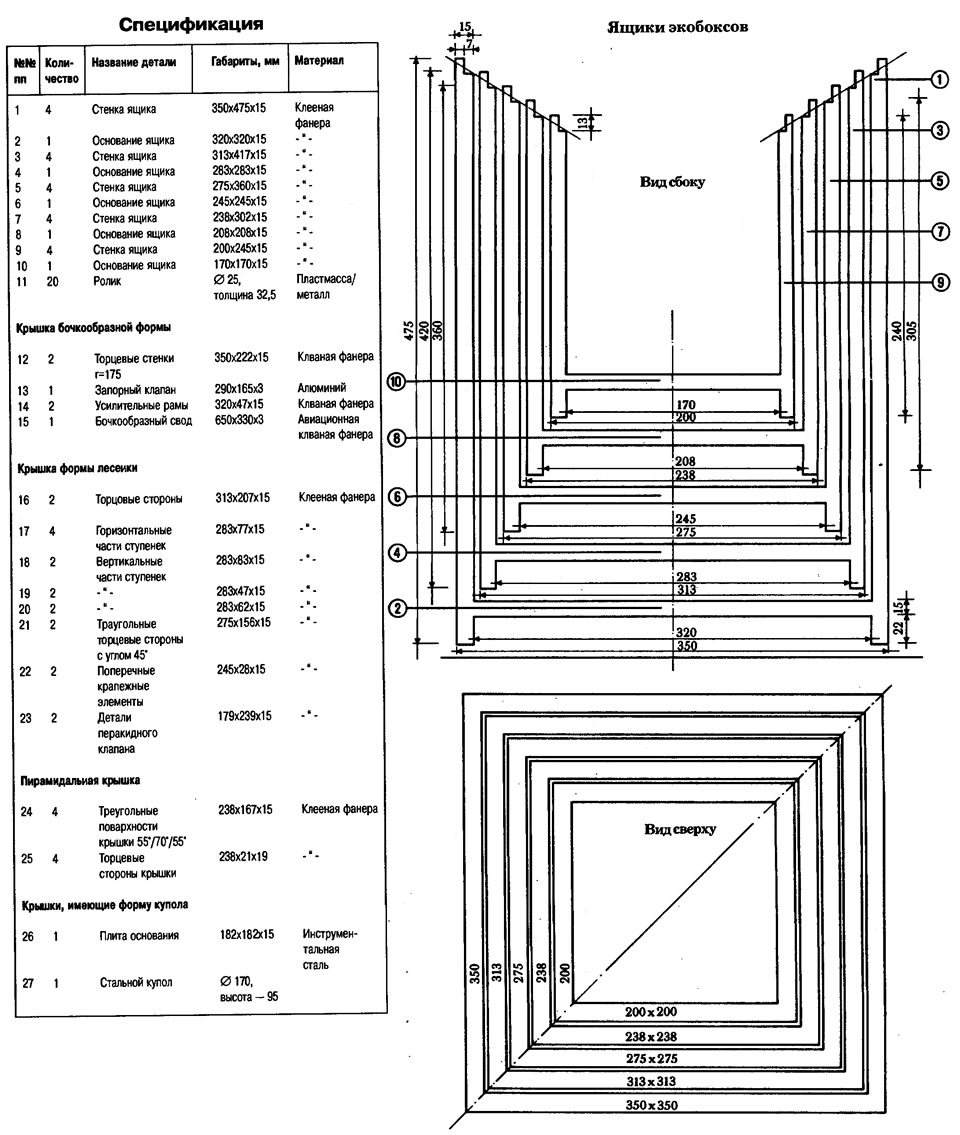

1. Для раскроя деталей экобокса и его крышки переносим контуры с увеличенного чертежа конструкции на листы клееной фанеры. При наличии закруглений просверливаем сначала отверстие ∅10 мм, которое облегчит дальнейшую работу лобзиком. Если предполагается последующее шлифование абразивной лентой, то следует оставить припуск материала в 1—2 мм.

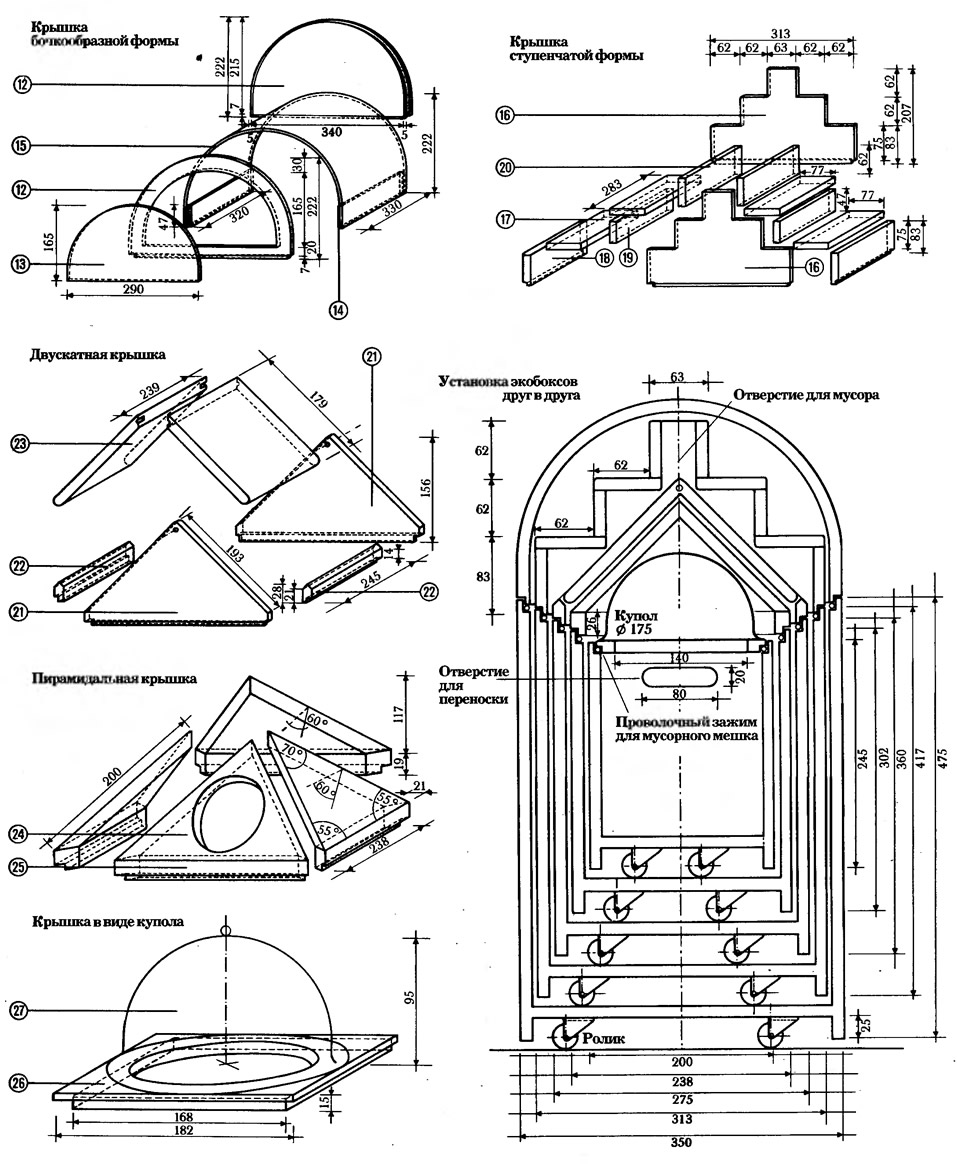

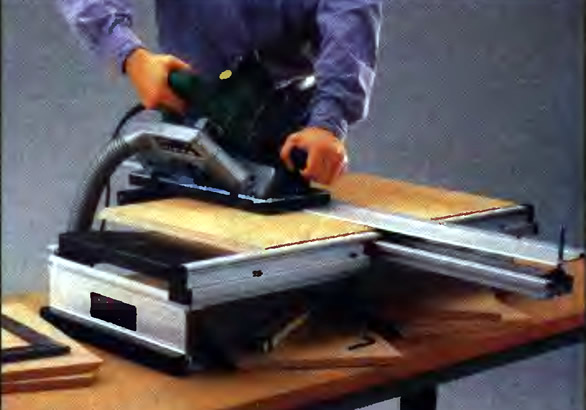

2. С помощью ручной дисковой пилы на специальном отрезном и фрезерном столе МТ-600 сделайте скосы на деталях экобокса под углом 45° на каждую сторону (на деталях двускатной и пирамидальной крыши — по одному на каждую сторону). Наклонные срезы для пирамидальной крышки заложены в монтажной схеме. Для точной резки используйте дисковую пилу с мелким зубом.

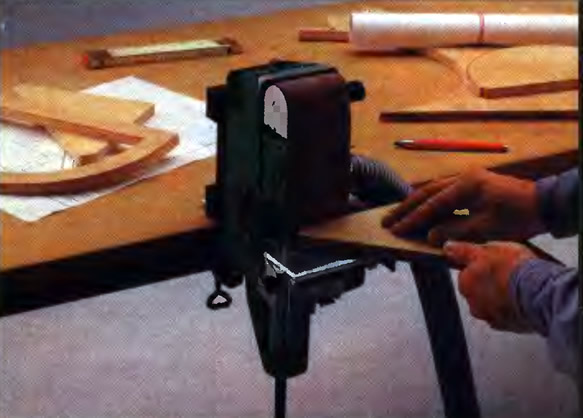

3. С помощью ленточношлифовального приспособления производят зачистку кантов, скосов и круговых вырезов. Лучше всего это сделать в два приема: сначала, где это необходимо, сделать грубую зачистку, а затем — тонкое шлифование.

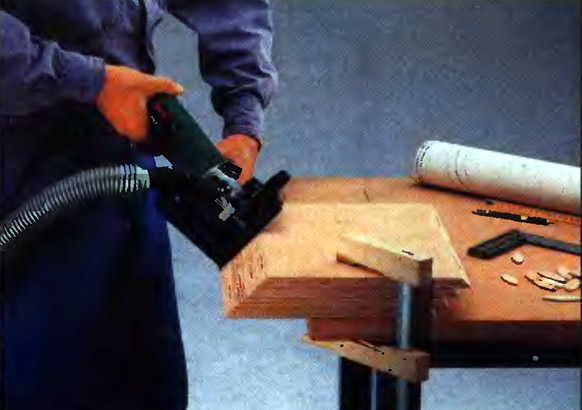

4. Шпоночные пазы для надежного соединения деревянных частей делают с помощью специальной фрезы. В зависимости от величины экобокса предусмотрены 2—3 шпонки на кант. Шпоночные пазы располагают на расстоянии 3-5 мм от внутреннего канта.

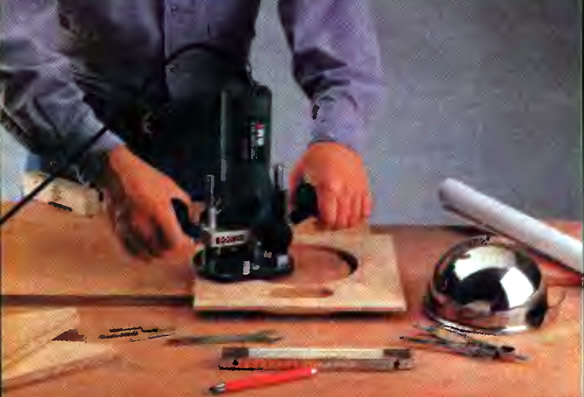

5. Отверстия-ручки для экобоксов, а также круглые вырезы у пирамидальных крышек вырезают по копиру с помощью фрезерной машинки с установленной на ней 12-мм пазовой фрезой. Для этой цели изготавливают шаблон из 12-мм клееной фанеры. Вырезы на внутренних кантах зачищают и точно располагают в предусмотренных местах. Глубину фрезерования устанавливают ступенчато вплоть до прохождения материала на всю толщину.

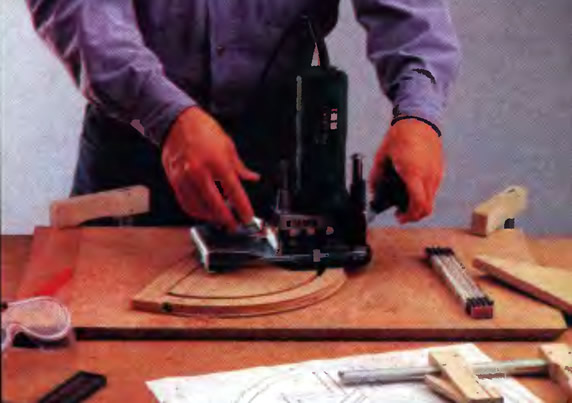

6. Для обработки торцевых сторон крышек бочкообразной формы применяют фрезы с фиксирующим штифтом. С помощью 12-мм пазовой фрезы сначала фрезеруется дугообразный паз с внешней стороны. Затем фрезеруется 3-мм паз с внутренней стороны. Фрезерование делают за несколько проходов.

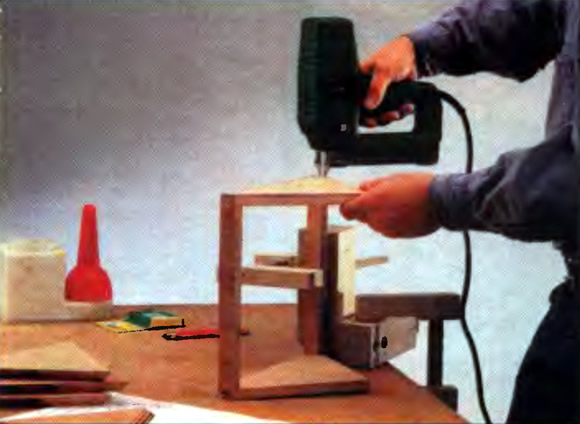

7. Вот так просто делают надежные и точные угловые соединения. Сначала крышку собирают «всухую» и, если все в порядке, разбирают, на соединяемые поверхности наносят клей, крышку снова собирают, стягивают и сбивают гвоздями.

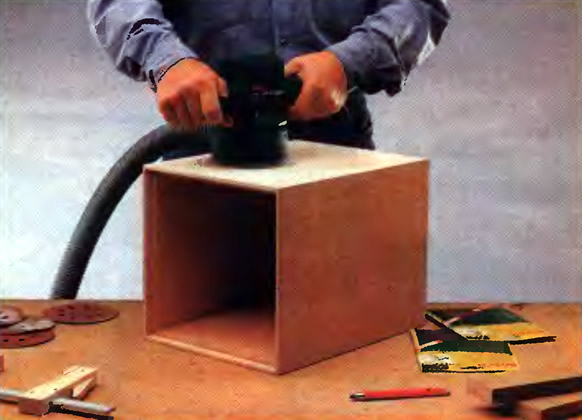

8. Перед сборкой экобокса профрезеруйте паз — место для крышки. После того, как все соединяемые части промазаны клеем, вставляют шпонки и ящик склеивают. Затем вставляют крышку и экобокс окончательно шлифуют. Обратите внимание на то, что нижний кант крышки шлифуется строго горизонтально, чтобы при вставке крышка плотно прилегала.

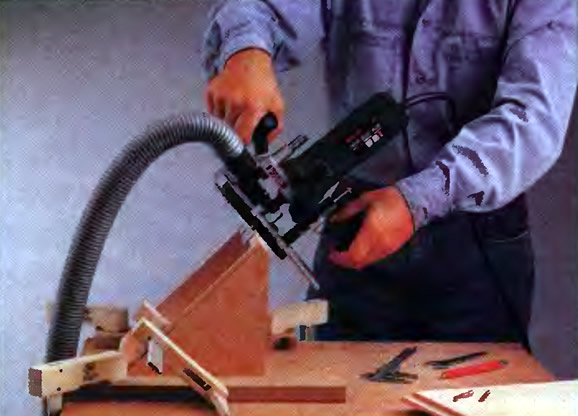

9. Учтите, что между нижним кантом крышки и выемкой ящика должно еще найтись место для проволочного зажима, удерживающего полиэтиленовый мешок. В заключение все части лакируют или же, по желанию, лакируют только крышку.

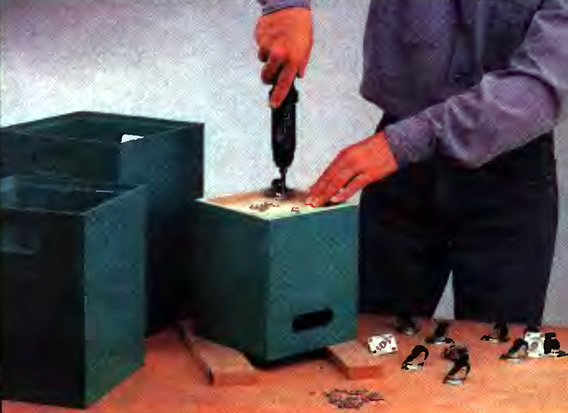

10. Во всех четырех углах дна ящика с помощью шурупов крепят ролики.
11. Для крепления мешка внутри ящика используют проволоку, согнутую таким образом, что она точно повторяет форму паза для крышки на ящике.
Журнал «САМ» №12, 1997 год
