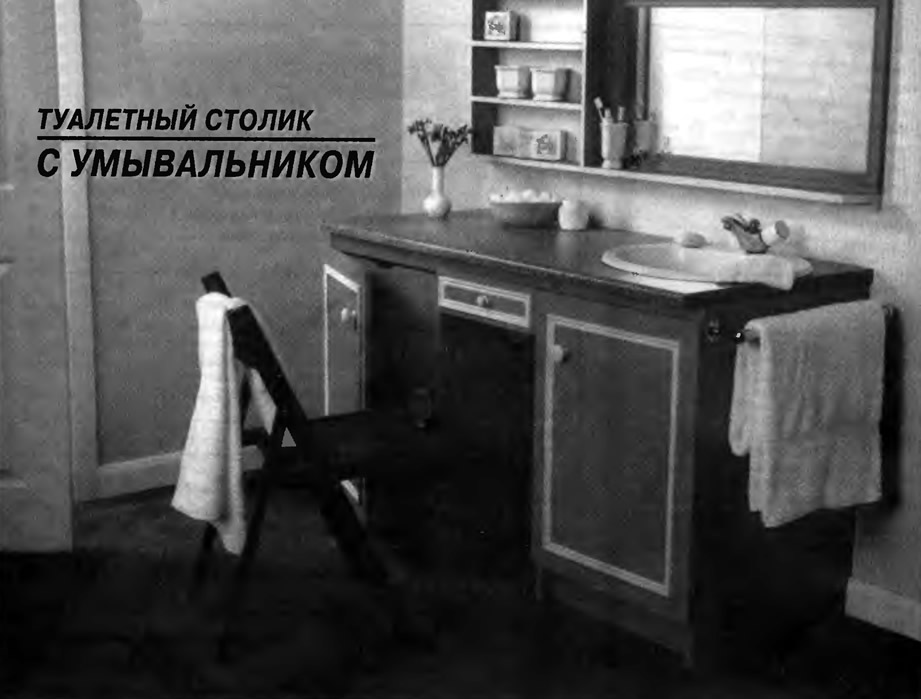

Изготовить туалетный столик довольно просто, поскольку все его детали соединяются встык. Основная трудность — в гидроизоляции стыка умывальника и столешницы из ДСП.
Две тумбы столика отличаются друг от друга только внутренним устройством.
Для изготовления плоских деталей корпуса используют ДСП толщиной 16 мм, царги В — сосновый брусок 50x25 мм, цоколя D — сосновую доску 100x200 мм. Размеры этих и других деталей приведены на рисунках
При использовании необлицованной ДСП желательно покрасить столик эмалью, а фанерованную ДСП можно покрыть прозрачным лаком.
Прежде чем пилить фанерованную ДСП, нужно острым ножом аккуратно надрезать шпон по линии разметки и только потом резать ее пилой.
После раскроя плоских деталей их кромки облицовывают самоклеющейся лентой.
Материал: фанерованная древесностружечная плита толщиной 16 мм, сосновые доски 100x20 мм, бруски 50x25 мм, рейки 20x20 мм и 10x10 мм; твердая древесноволокнистая плита толщиной 4 мм, столешница от кухонного рабочего стола, раковина, арматура для подключения к водопроводу, мебельная фурнитура, шурупы, клей.
Инструмент: электролобзик, электродрель, ножовка по металлу, клещи, молоток, роликовый трубогиб или спираль для гибки труб.

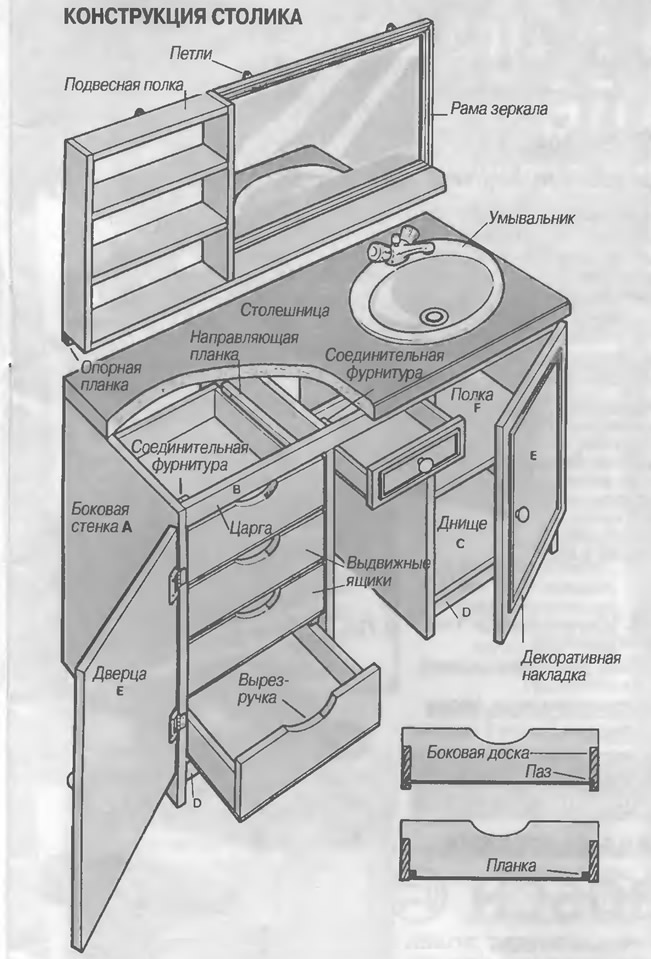

Конструкция столика
Корпус столика состоит из двух тумб, соединенных между собой столешницей от кухонного стола. Зеркало можно установить справа или слева. Под умывальником располагают тумбу с полками, в которой достаточно места для сифона и водопроводной арматуры.

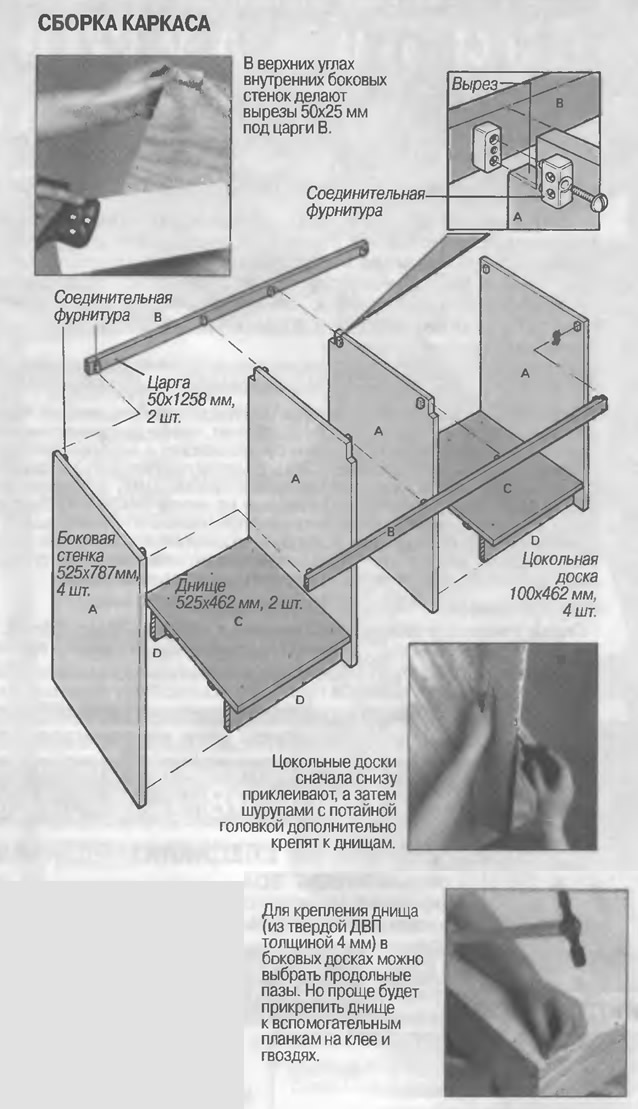

Сборка каркаса
Детали каркаса соединяют между собой с помощью мебельной фурнитуры. На клее и шурупах крепят только цокольные доски D, отступив 50 мм от кромки днища С. Перед сборкой заусенцы на гранях всех деталей удаляют напильником, в том числе и в случае использования фанерованной ДСП, при этом удаляют и возможные свесы облицовки кромок.

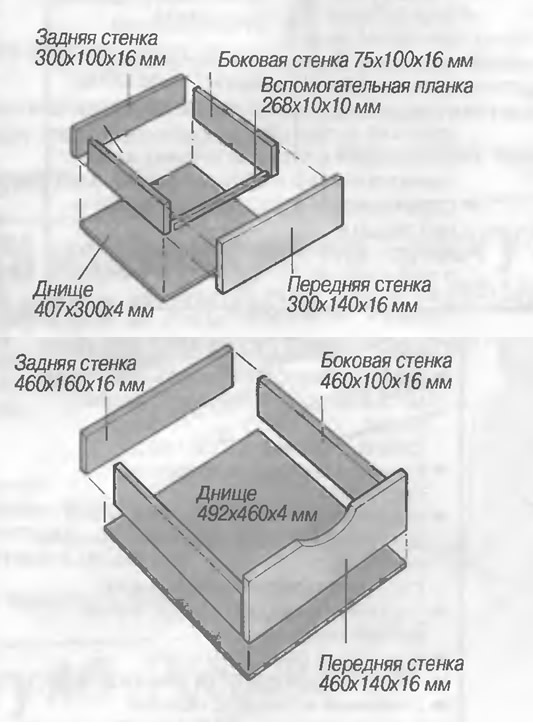

Выдвижные ящики
Сначала собирают раму выдвижного ящика, при этом переднюю, заднюю и боковые доски скрепляют между собой на клею и гвоздях. Так же крепят снизу и днище. Для лучшего скольжения снизу по бокам ящика можно приклеить две продольные планки.

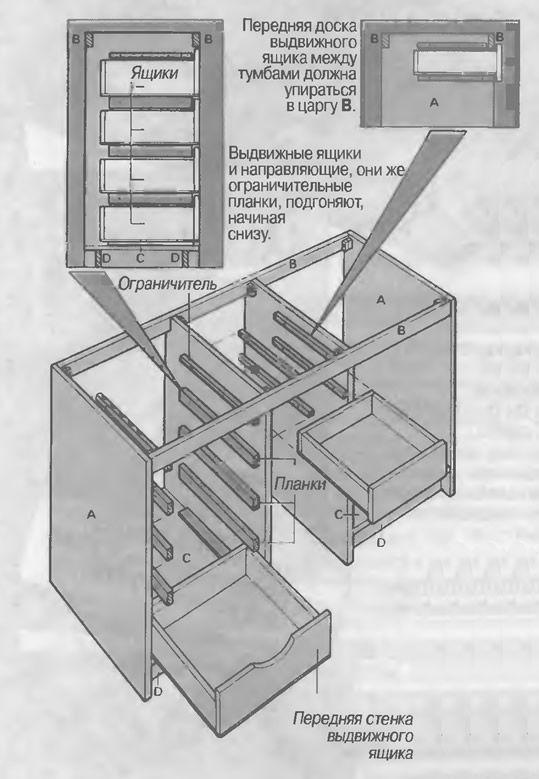

Установка выдвижных ящиков
Прикрепленные к боковым стенкам левой тумбы, направляющие планки являются одновременно ограничителями. Нижний ящик перемещается по планкам, приклеенным и прибитым плашмя к днищу тумбы. Направляющие делают из бруска 50x25 мм.
Планки подгоняют следующим образом. Нижний ящик вставляют так, чтобы его передняя доска была заподлицо с кромками боковых стенок А и размечают положение следующих планок, которые торцами должны упираться в переднюю стенку ящика. Между верхними кромками боковых стенок и нижними кромками планок оставляют небольшой зазор (примерно 1 мм). Направляющие планки крепят на клее и гвоздях. После крепления этих планок вставляют второй ящик и таким же способом размечают положение и крепят следующие планки. И так далее. В качестве верхних направляющих и направляющих выдвижного ящика в средней части столика используют сосновые бруски 20x20 мм.

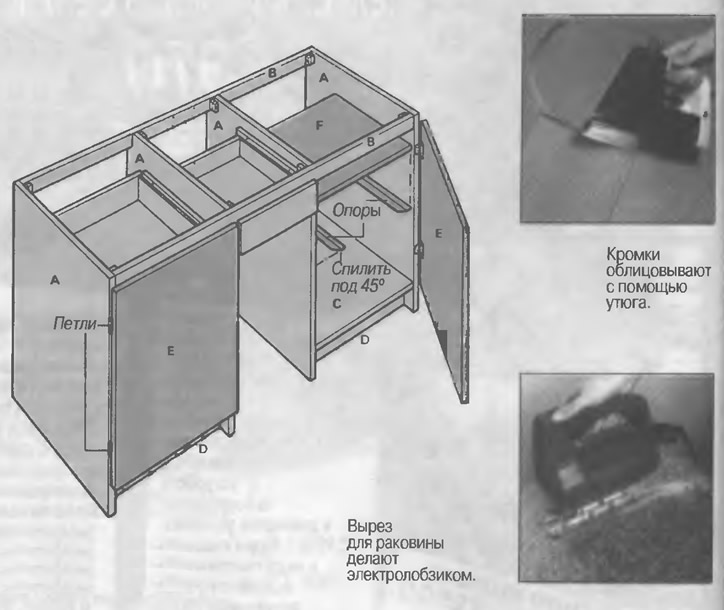

Навешивание дверок
Кромки дверных полотен облицовывают. Верхние кромки дверок должны быть заподлицо с верхней кромкой передней доски выдвижного ящика между тумбами.
Обратите внимание на наличие зазора между выдвижным ящиком и дверками (чтобы при открывании они не задевали друг друга).
Для навешивания дверок можно использовать любые петли рояльные, потайные и пр. Высота установки полки в правой тумбе определяется положением сливной трубы умывальника.

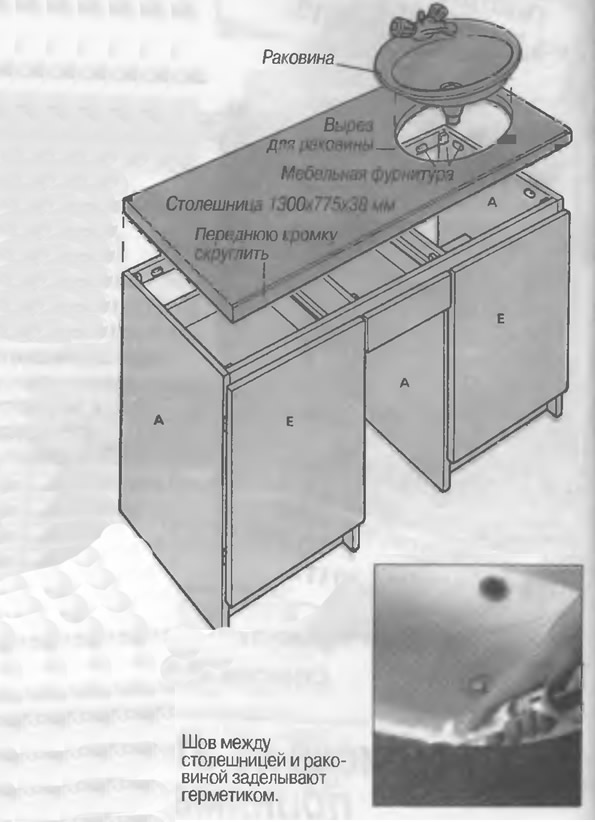

Установка столешницы и умывальника
Столешница спереди выступает над царгой на 50 мм. С остальными сторонами она должна быть заподлицо. К царгам и боковым стенкам ее крепят с помощью мебельной фурнитуры.
При разметке на столешнице выреза для умывальника лучше использовать шаблон. Если его нет, наложите раковину на столешницу, прочертите контуры, а затем разметьте линию резания, которая должна отступать от контура внутрь на ширину краев раковины.
Раковину крепят специальными зажимами, которые привинчены снизу к столешнице и входят в выемки раковины.

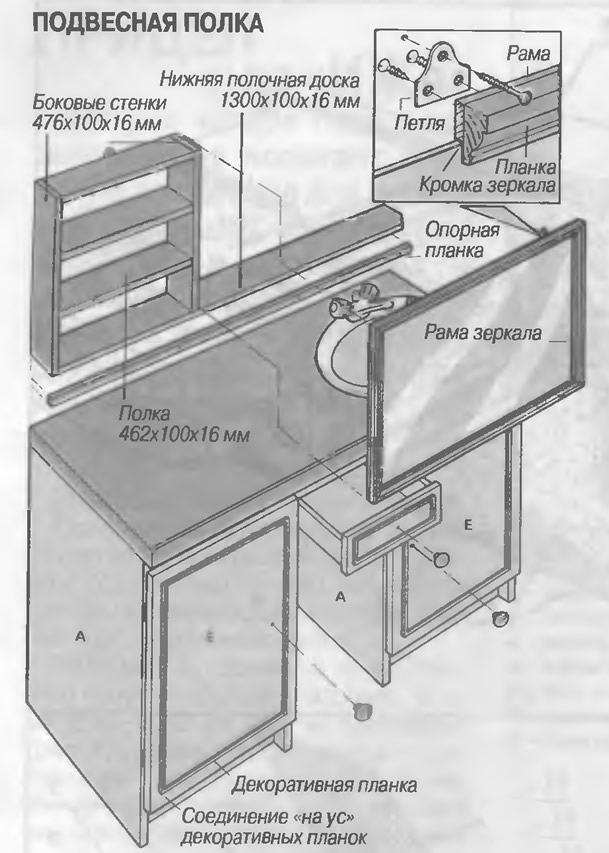

Подвесная полка
Подвесную полку навешивают на стену на петлях Дополнительно она опирается на прикрепленную к стене опорную планку.
Зеркало

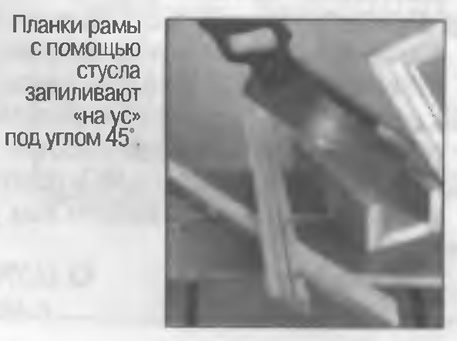

Для изготовления рамы зеркала можно использовать готовые багетные или декоративные планки, на которые наклеивают дополнительные рейки так, чтобы образовался фальц высотой в толщину зеркала. Само зеркало крепят с помощью вырезанных из фанеры треугольников, приклеиваемых и дополнительно прибиваемых гвоздиками к раме.

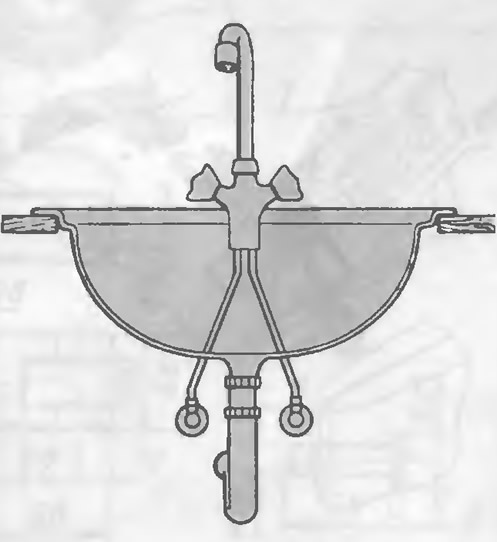

Система подвода и слива воды
Слив и подводящие трубопроводы должны быть закреплены надежно, но без напряжения. Все трубопроводы делайте по возможности короткими.
Для слива рекомендуем использовать пластиковые трубы.

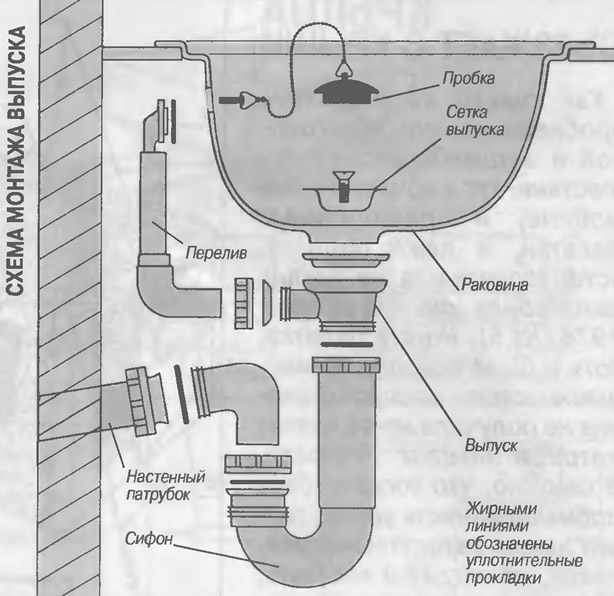

Сначала монтируют выпуск и перелив, а затем сифон и настенный патрубок. Поверхность между сеткой выпуска и раковиной, прежде чем соединять сетку с нижней частью выпуска, уплотняют герметиком.

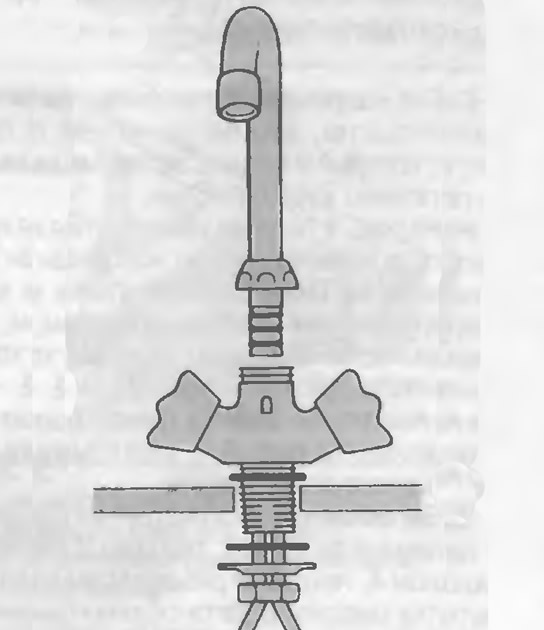

Установка смесителя
Одна уплотнительная прокладка располагается поверх раковины, другая — под ней. Снизу прокладка через металлическое кольцо прижимается контргайкой.
Подводки для подключения к трубопроводам горячей и холодной воды гнут по месту, используя для этого клещи или спираль для гибки труб. Можно использовать гибкие шланги. Радиус изгиба рекомендуем брать побольше, чтобы удобнее было подключать.
Журнал «САМ» №11, 1998 год
