Полка для хранения коллекции грампластинок

Предлагаемая полка предназначена для хранения вашей коллекции грампластинок. Проигрыватель в ней размещается так, что функцию диск-жокея вы можете выполнять не вставая с кресла.

Изюминка конструкции этой полки в том, что некоторые ее элементы выполнены из двух слоев ДСП. Боковые стенки и центральную перегородку склеивают из двух заготовок и скрепляют их шурупами ∅3x30 мм.

Две заготовки длиной 1054 мм размечают на восемь одинаковых по размеру отсеков, и по размеченным линиям выпиливают прорези шириной 16 мм и глубиной 390 мм. Теперь плиты с прорезями и плиты без прорезей можно склеить с верхним и нижним горизонтальными щитами, оставив отступы для боковых стенок и центральной перегородки.

Когда клей подсохнет, можно приступать к сборке полки. Места стыковки боковых стенок и центральной перегородки промазывают клеем и вставляют на место, фиксируя каждую из них. Делают закругления внешних углов, обрабатывают поверхности, покрывают их эмалью. На клее устанавливают и перегородки.

Отверстия для подвески полки сверлят в верхнем горизонтальном щите и стене по шаблону с четырьмя отверстиями, отстоящими друг от друга — на 500 мм. Горизонтальность положения отверстий в стене проверяют по уровню

Дюбели загоняют в отверстия, в них ввинчивают шурупы. Головки шурупов затем отпиливают. На полученные штыри навешивают полку, для чего необходимо, чтобы штыри попали в отверстия, высверленные в кромке верхнего горизонтального щита полки.


Если полка надвигается туго, можно взять отрезок доски, обмотать его тряпкой, приложить спереди к полке и, осторожно постукивая по ней молотком, придвинуть полку вплотную к стене.

Материалы

• ДСП, толщина 16 мм: 2 заготовки 44x200 см, 6 заготовок 44x48,8 см, 7 заготовок 39x48,8 см, 2 заготовки 44x85 см, 2 заготовки 44x105,4 см.
• Шканты, ∅8 мм, 1 пог. м.
• Дюбели ∅14x80мм, 4 шт.
• Шурупы ∅10x160мм, 4 шт.
• Шурупы ∅3x30мм, 40 шт.
• Гвозди ∅1x40мм, 8 шт.

Последовательность сборки

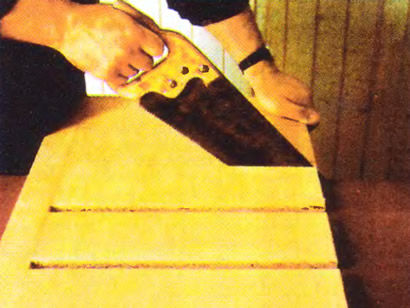

1. Перегородки, разделяющие полку на отсеки, сверху и снизу зафиксированы в прорезях. Для каждой прорези пилой делают два параллельных пропила затем удаляют выпиленную полосу стамеской.

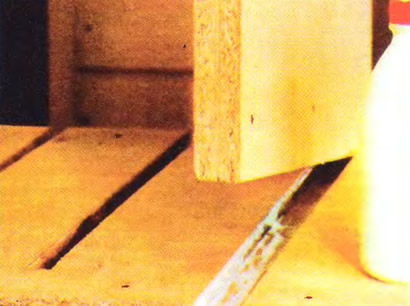

2. Центральную перегородку изготавливают из двух склеенных между собой заготовок из ДСП 440x488x16мм. К верхнему и нижнему горизонтальным щитам ее приклеивают.

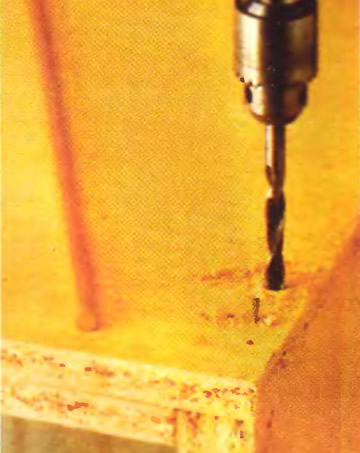

3. Углы сначала фиксируют мелкими гвоздями, затем сверлят отверстия под шканты, вводят в них клей, забивают шканты и отпиливают их выступающие концы.












4. Когда клей высохнет, расшпилем скругляют углы, затем обрабатывают их наждачной шкуркой с помощью электровиброшлифовального инструмента.

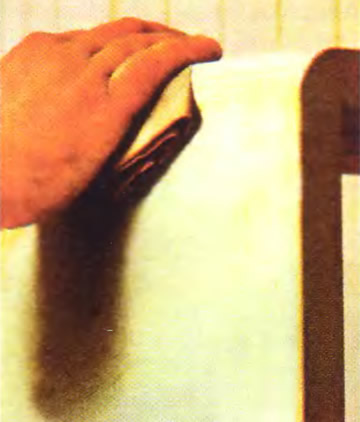

5. Кромки и поверхности шпаклюют. Когда шпаклевка высохнет, их обрабатывают мелкозернистой шкуркой











6. Кистью или роликом наносят промежуточный слой эмали, затем поверхность шлифуют мелкозернистой шкуркой и покрывают отделочным слоем.











7. Перегородки между отсеками тоже шпаклюют, шлифуют мелкозернистой шкуркой, покрывают эмалью белого цвета и затем вставляют в подготовленные прорези.

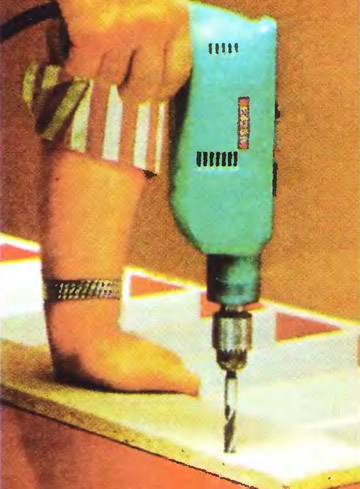

8. С помощью шаблона в кромке верхнего горизонтального щита сверлят четыре отверстия под шурупы ∅10 мм, на которых потом будет держаться вся полка.

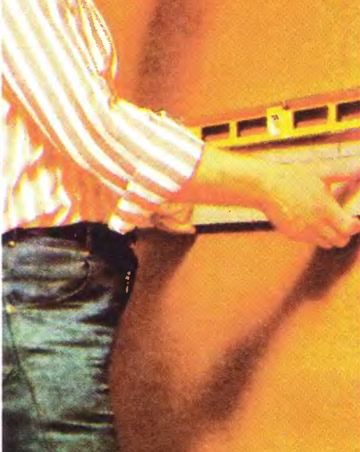

9. С применением того же шаблона сверлят четыре отверстия в стене ∅14, глубиной 80 мм под дюбели. Горизонтальность отверстий проверяют по уровню.












10. Дюбели ∅14x80 мм загоняют в отверстия, высверленные в стене, ввинчивают шурупы. Головки их отпиливают, а заусенцы удаляют напильником. После чего подвешивают полку.
