Основные условия
Дом-времянка возводится по преимуществу из дешевых, доступных и легко обрабатываемых материалов. В нашем конкретном случае все основные строительные процессы рассчитаны на выполнение вручную. Сами материалы, изделия и конструкции подобраны так, чтобы их было удобно транспортировать. Кстати, временное сооружение может быть затем использовано для других целей или демонтироваться, причем составляющие его материалы остаются пригодными для повторного применения.
Остов постройки

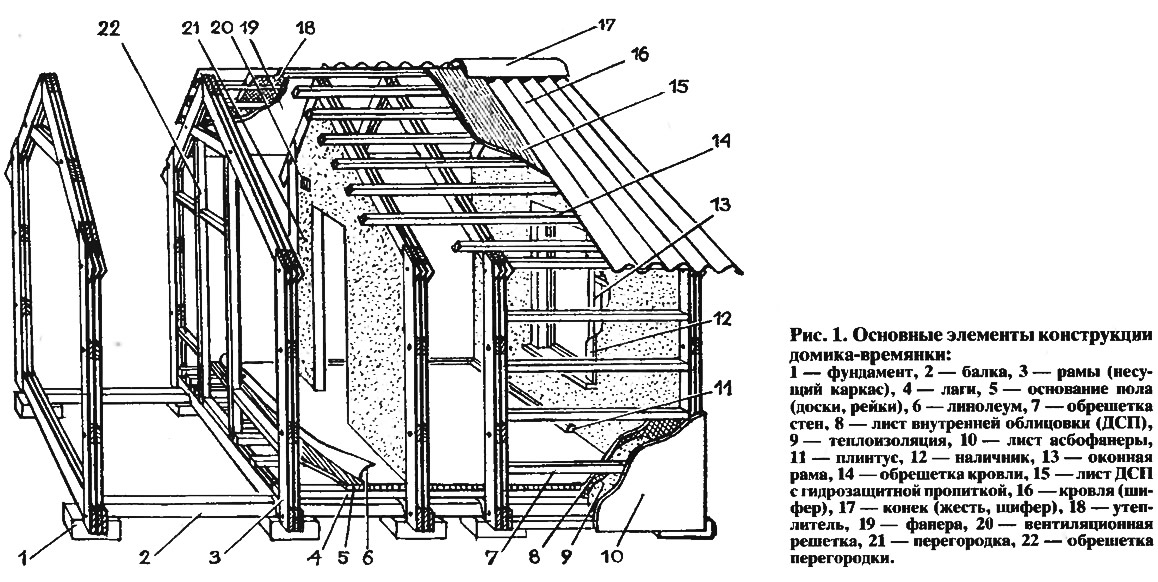

На столбики фундамента (рис. 1) укладываются балки, которые могут быть но из целикового бруса, а составные: из досок 30X150 мм, связанных шурупами или нагелями, а в двух трех местах — еще и хомутами из полосовой стали или болтами.

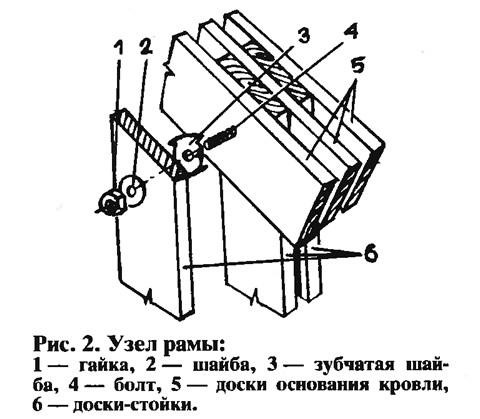

Поверх этих балок выставляются и временно фиксируются рамы несущего каркаса,также выполненные из досок 30X150 мм, связанных в пакеты. В местах стыков пакеты переплетаются и стягиваются болтами с зубчатыми шайбами (рис. 2). Для увеличения жесткости конструкции между досками пакета в нескольких местах, с шагом 600 мм, следует заложить заготовленные из тех же досок прокладки, стягиваемые затем болтами.
Рамы следует собирать на земле и затем уже поднимать, выверяя и фиксируя на месте. До этого не надо затягивать до отказа болты: их лучше довернуть, когда детали уже будут выставлены и выверены относительно друг друга.
Для устройства пола поверх нижних элементов рамы укладываются лаги с шагом не менее 60 см, по которым после монтажа стеновых конструкций нашивается настил из шпунтованных досок или толстых реек.
Ограждающие конструкции
На рамы несущего каркаса крепятся бруски обрешетки с шагом, кратным размеру плоских листов асбофанеры, используемых для наружных поверхностей стен.

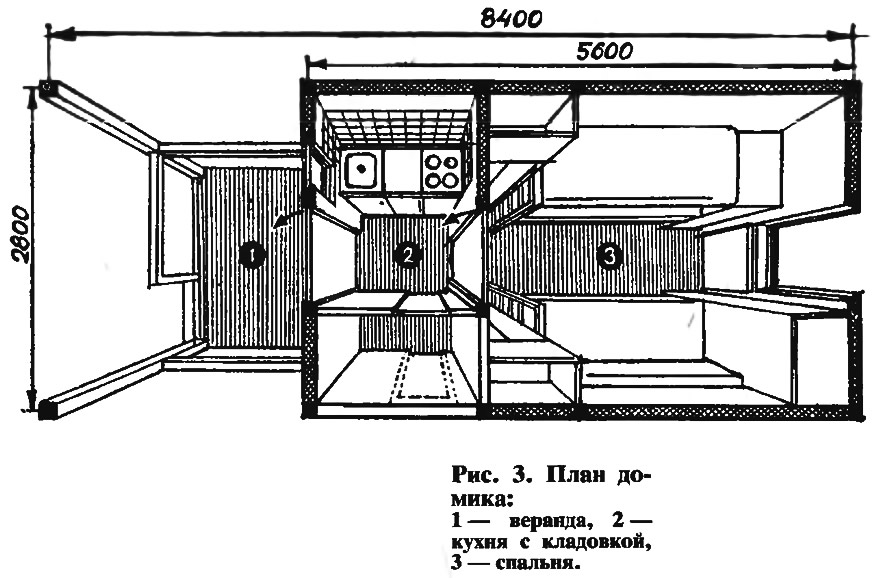

Дверные коробки и оконные блоки жестко крепятся между брусками обрешетки (рис. 3), причем первые должны устанавливаться так, чтобы обеспечить открывание дверей после настилки пола.
Листы наружных поверхностей прижимаются к брускам обрешетки либо с помощью деревянных реек, либо металлическими (лучше всего алюминиевыми) профилями. Жесткое крепление гвоздями или шурупами нежелательно.
Внутренние поверхности выполняются из тщательно подогнанных плит ДСП. Они примут на себя часть поперечных нагрузок конструкции дома. Плиты крепятся к рамам каркаса на шурупах. Образующиеся между брусками обрешетки и плитами наружного и внутреннего ограждения пустоты следует заполнять при монтаже минеральной ватой, опилками или шлаком, что обеспечит достаточную теплоизоляцию. Для долговечности плиты предварительно следует трижды пропитать горячей олифой.
При окончательной отделке наружные стены лучше покрыть масляной или водоэмульсионной краской для наружных работ. Внутренние поверхности — оклеить обоями, кроме участка стены над кухонным оборудованием. Здесь предпочтительнее отделка керамической плиткой, которая хорошо крепится к поверхности ДСП, покрытой олифой, с помощью масляной шпаклевки или густотертой масляной краски.
Щели между стенами и дверными и оконными коробками закрываются наличниками, зазор между стенами и полом заделывается плинтусом.
Кровля
Она тоже выполняется по обрешетке, которая крепится не между рамами каркаса, а поверх них. Шаг обрешетки кровли приблизительно 200 мм. По такому основанию можно сразу крепить листы шифера. Если не делать крышу из рулонных материалов, то поверх обрешетки следует сначала уложить дощатый настил или листы ДСП, которые предварительно необходимо проолифить.
Изнутри потолок обшивают фанерой или деревянными рейками с последующей окраской. Если рисунок фанеры или реек сам по себе красивый, то вместо красителей допустимо применить бесцветный мебельный лак, разбавленный растворителем в пропорции 1:1. Последний совет, однако, неприменим, если окна невелики и обращены на север — в домике будет темновато.
Оборудование дома
Вентиляция осуществляется по специальным вертикальным каналам с трубой, верх которой поднимается над коньком кровли. У кухни и жилого помещения — независимые каналы с полезным сечением каждого не менее 100 см2. Приток свежего воздуха — через форточки, которые следует защитить металлической или пластмассовой сеткой от насекомых.
Набор кухонного оборудования сокращен до необходимого минимума и состоит из трех основных предметов. Это холодильник типа КШ-П (стол) с габаритами 600x600 мм в плане и высотой 850 мм; такого же уровня мойка, в плане 500x600 мм, кухонная плита — газовая или электрическая. Габариты выпускаемых кухонных плит находятся в близких пределах: высота 850—880 мм, глубина 600—650 мм и ширина 400—600 мм.
Канализация во временном доме необязательна, а вода из мойки может сливаться по резиновому шлангу в выносной бак. Но лучше все же проложить неглубокий канал от кухни к выгребной яме.
Кухонное оборудование можно дополнить навесными шкафами для посуды и продуктов (рис. 4).
Мебель
Требования к мебели сверхмалогабаритного жилья особые, как к оборудованию купе поезда или каюты корабля. Каждый предмет здесь должен занимать минимум места, по возможности быть многофункциональным, но и достаточно комфортабельным. Этой теме следовало бы посвятить самостоятельную статью, здесь же придется только обратить внимание читателя на некоторые особенности предлагаемого решения.

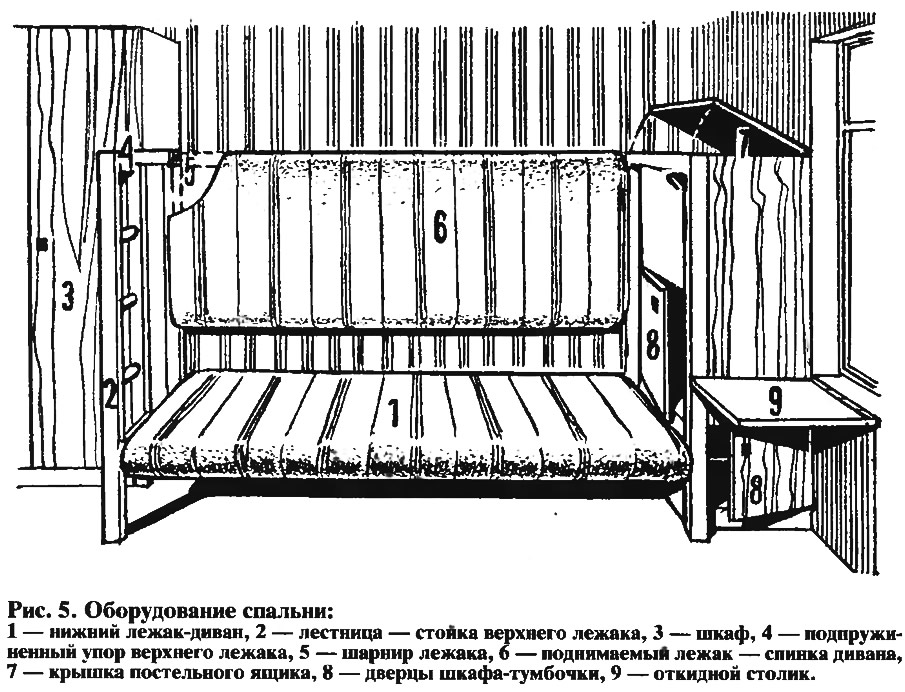

Кровать — двухэтажная, по типу вагонной (рис. 5). Нижний лежак является ее конструктивным элементом, связывающим переднюю и заднюю рамы-стойки. Рама со стороны тумбочек служит и передней спинкой двухэтажной кровати, задняя образует частично стену платяного шкафа, частично лесенку на верхний ярус.
Прикроватные тумбочки крепятся одна над другой и открываются: нижняя — в сторону прохода, верхняя — в сторону спального места.
Верхний лежак кровати связан с рамами-стойками только одной боковиной, причем крепление его осуществляется с помощью шарнирных муфт. С противоположной стороны на рамах должны быть установлены фиксаторы, обеспечивающие надежную опору лежаку в поднятом положении. В дневное время такая полка опускается и служит спинкой дивана, как в мягком железнодорожном купе.
Крепление верхнего лежака непосредственно к стене опасно, так как прочность ДСП, примененной для стен, недостаточна.
Откидной стол крепится на петлях к оконному блоку, поэтому высота подоконной доски должна быть 750—800 мм, что следует учесть при монтаже.
Предлагаемый проект дома составлен «по минимуму»: размеры всех помещений уменьшены до пределов, определяемых габаритами мебели и оборудования, а также принятыми нормами.
Площадь помещений вы можете увеличить сами в зависимости от ваших потребностей. Сечения и узлы несущего каркаса приняты с запасом, достаточным для увеличения пролета рам. Многие элементы специально упрощены для того, чтобы такой домик мог возвести даже человек, не имевший ранее отношения к строительству.
Журнал «САМ» №5, 1995 год
