Защита дома от удара молнией

Разрушительная сила молнии вполне объяснима: ее ток достигает двухсот тысяч ампер при напряжении до ста тысяч киловольт. Причем известны случаи, когда в течение полутора секунд в одно и то же место ударяло несколько десятков молний. Несмотря на это, небольшой дом — не больше семи метров высотой и ста пятидесяти квадратных метров площадью — защитить от молнии достаточно легко.

Над коньком крыши (на расстоянии не менее 25 сантиметров от него) натягивается проводник — стальная проволока толщиной 5—6 миллиметров (рис. 1). На деревянные брусья, к которым она крепится, устанавливаются вертикальные громоотводы высотой до метра. Дымовую трубу надежно защитят стальной колпак, проволочная «вилка» или петля, подсоединенные к проводнику. Этот же проводник кратчайшим путем опускается по стене дома и присоединяется к заземлению. Если длина такого громоотвода больше десяти метров, то заземлять его следует с двух сторон.

Молния чаще всего ударяет в коньки крыш, края фронтонов, слуховые и мансардные окна. Поэтому проводник можно проложить по таким выступающим местам, прикрепив прямо к крыше из черепицы или шифера или смонтировав на деревянных штырях или сплошном бруске на крыше из дранки, толя и других горючих материалов. Заземляют такой громоотвод в нескольких точках. Деревянные детали окрашивают масляной краской.

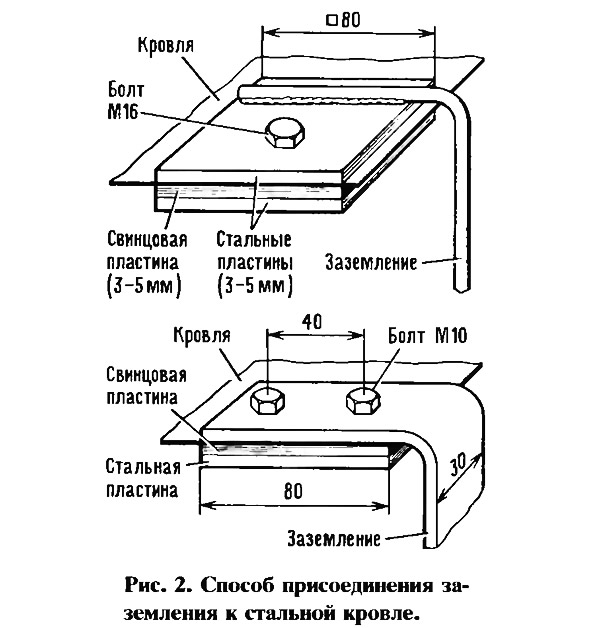

Дом, покрытый железом, будет в полной безопасности, если три-четыре раза заземлить его крышу через каждые десять-пятнадцать метров по периметру. Как прикрепить заземление, показано на рис. 2.

Прост в изготовлении и стержневой громоотвод. При высоте пять метров, считая от конька, он может защитить дом длиной пятнадцать и шириной семь метров. Устанавливается громоотвод на жерди толщиной десять—пятнадцать сантиметров, прибитой к стропилам в середине крыши или вкопанной рядом с домом. Можно укрепить громоотвод и на растущем рядом с домом дереве. Его привязывают к стволу над сучьями мягкой проволокой диаметром два-три миллиметра через каждые два-три метра. Если дом находится ближе пяти метров от дерева, то по его стене прокладывают проводник, присоединенный к тому же заземлению, что и громоотвод (рис. 1).

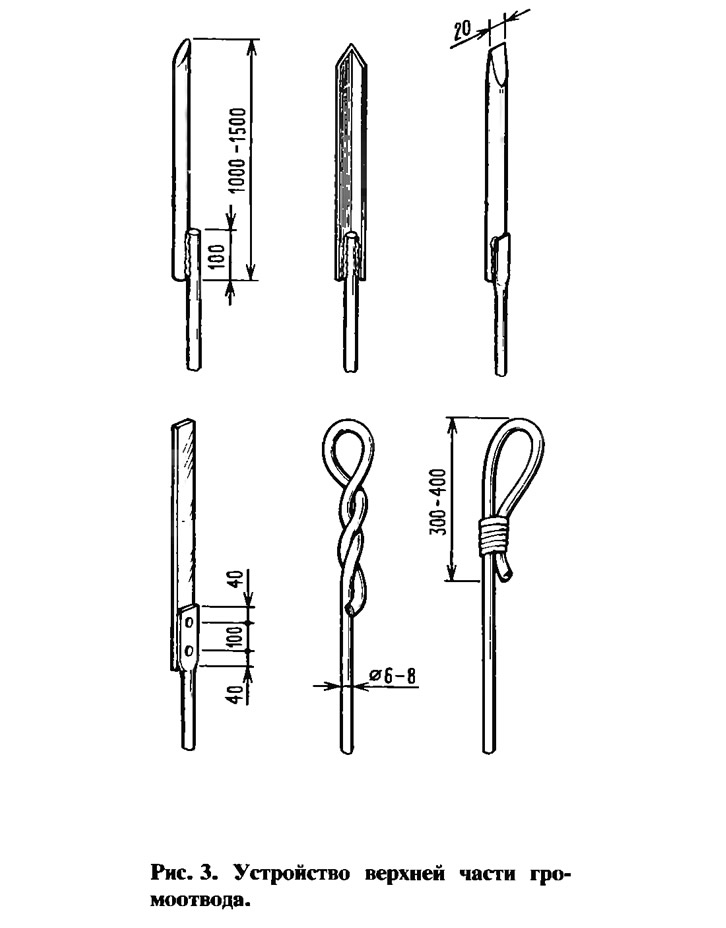

Верхний конец громоотвода делают из проволоки того же диаметра, что и остальные его части (или большего — до 14 миллиметров), стальных полос, уголков или труб сечением 50—60 мм². Трубу вверху сплющивают или заваривают на конус, а из проволоки делают петлю, закрепляя ее скруткой или бандажом из проволоки (рис. 3).

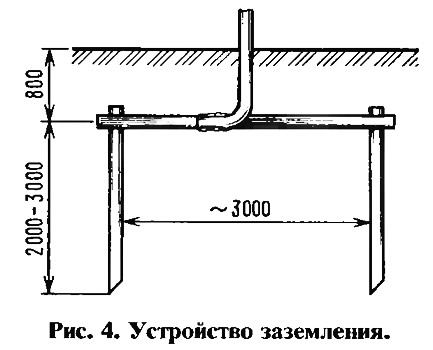

Заземление может быть тоже из проволоки, но лучше из стальных труб, например, водопроводных, диаметром 40—60 мм, стальных полос, уголков и другого материала сечением не менее 50 мм². Заземление укладывают на глубину не менее 80 сантиметров (чем глубже, тем лучше). В самом простом случае в канаву укладывают проволоку или металлическую полосу длиной несколько метров. Можно забить в грунт две-три сваи из труб или уголков так, чтобы их верхний конец находился на глубине восьмидесяти сантиметров. Соединяются сваи горизонтальной шиной из стальной полосы или проволоки, к середине которой прикрепляется громоотвод (рис. 4).

Если грунт сухой, песчаный и плохо проводит электричество, то заземление следует засыпать древесным углем, смешанным с поваренной солью (примерно 0,5 кг соли на ведро угля). Это сильно понизит сопротивление почвы: уголь — хороший проводник, а соль гигроскопична.

Заземление следует располагать на расстоянии не менее пяти метров от дорожек и проходов.


Громоотвод укрепляется на деревянных стенах и жердях скобами или хомутами, прибитыми на расстоянии одного-двух метров друг от друга. Под хомуты полезно проложить изоляторы из куска резинового шланга. Проводники необходимо прокладывать так, чтобы на них не было петель и острых углов, иначе их могут разорвать силы, возникающие при разряде молнии. На высоту около двух с половиной метров от земли их закрывают стальной трубой, уголком или деревянным коробом.

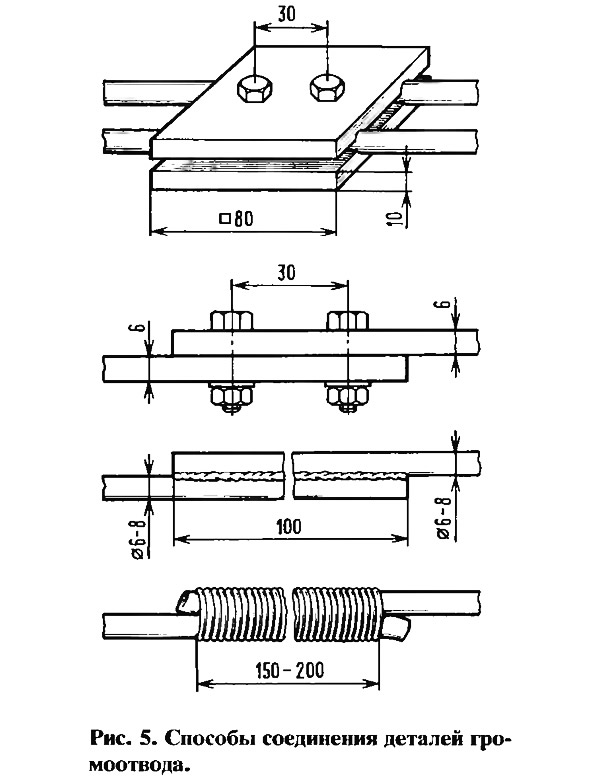

Способы соединения деталей громоотвода показаны на рис. 5. Самые надежные — сварка или спайка, но можно применять и скрутку, бандажное соединение, специальные сжимы или соединения внахлест при помощи болтов и заклепок.

Контактные поверхности должны быть хорошо очищены от краски, грязи и ржавчины. Места соединений (кроме сварных) обертывают изоляционной лентой, затем плотной тканью, закрепив ее тонкой проволокой или бечевкой, и все это закрашивают, не нарушая контакта. Краска хорошо предохраняет от окисления. Между всеми частями громоотвода должен быть надежный электрический контакт.

Ежегодно, до начала гроз, проводят осмотр частей громоотвода и мест их крепления и при необходимости их заменяют и окрашивают.

Раз в три года проверяют исправность соединений, зачищают контакты, подтягивают ослабевшие соединения или заменяют их.

Раз в пять лет вскрывают заземляющие электроды, проверяют надежность их соединения и глубину коррозии. Если сечение поржавевшей детали уменьшилось больше, чем на одну треть, ее следует заменить.
