Они вполне пригодны для турпохода, рыбалки. Для их постройки годится практически любая бросовая бумага, вплоть до газетной. Но лучше всего так называемый крафт — прочная упаковочная бумага, применяемая для расфасовки цемента, сыпучих пищепродуктов. Подойдут водостойкий картон (изоплит), наиболее дешевые сорта хлопчатобумажной ткани, даже марля. Сгодится и ветошь.
В качестве связующих применяются как синтетические смолы, так и клеящие вещества на нитрооснове и даже простой казеин. Выклеенные из этих материалов корпуса после обработки их водостойкими лакокрасочными составами показали себя в эксплуатации с самой лучшей стороны. Небольшие суда с ткане-бумажной обшивкой можно построить буквально за несколько дней и спокойно плавать на них целое лето. Сама их выклейка очень проста и не сопряжена с вредным влиянием на организм человека, что позволяет выполнять эту работу даже в жилых помещениях.
Приводим перечень малых судов, которые могут быть изготовлены по описываемой технологии:
- 1. Байдарки, тузики и каноэ самых различных типов, длиной от 1,5 до 4 м. Особенно хорошо получаются лодки с круглыми обводами.
- 2. Небольшие парусные суда, как остроскулые так и круглодонные, тех же размерений.
- 3. Мотолодки, гидрокарты, водные велосипеды, катамараны — как разборные, так и неразборные.

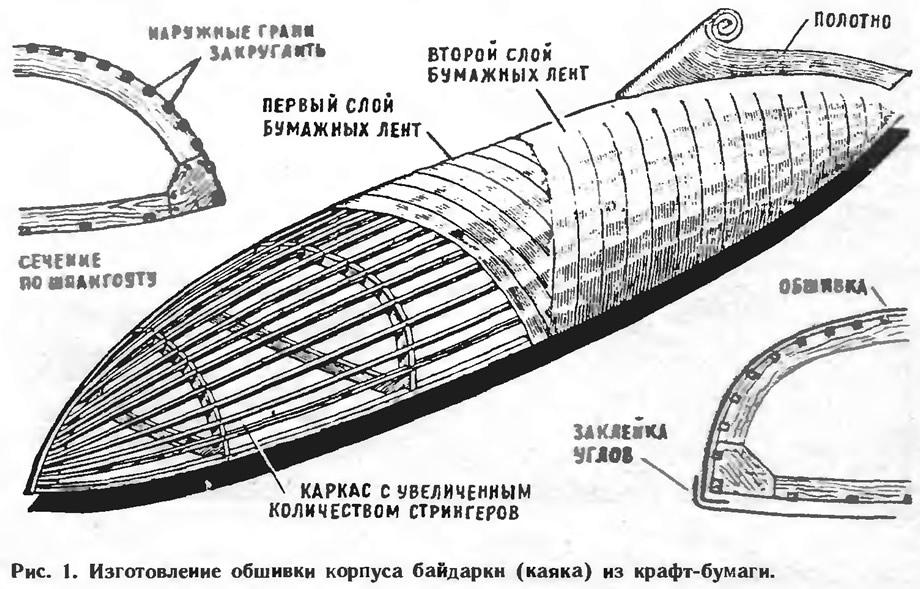

Лодки с обшивкой из картона и бумаги могут изготовляться двумя способами: на деревянном каркасе и на специальном болване, а также в снятой с этого болвана матрице. В первом случае, если корпус имеет прямоскулые обводы, к каркасу сначала крепится картон, так же как фанера-переклейка, то есть на клею и гвоздях. После этого корпус зачищается и оклеивается в 2—4 слоя неширокими полосами крафт-бумаги, затем — одним слоем ткани, после чего грунтуется, шпаклюется и окрашивается водостойкими материалами. Изнутри детали каркаса и картон после сборки корпуса покрывают горячей олифой и современными синтетическими грунтами и красками (алкидными, глиф-талевыми и т. п.). Что касается судов с круглыми обводами (байдарок, каноэ), то их лучше выклеивать из бумажной ленты, увеличив предварительно количество стрингеров, чтобы получить большую опорную поверхность и плавные обводы. Собрав каркас, как обычно, на клею, шурупах и гвоздях (рис. 1), следует тщательно зачистить наружную поверхность всех его элементов, к которым будет приклеиваться бумажная обшивка. Это делается сначала рашпилем и циклей, затем — наждачной бумагой. Внешние грани штевней, привальных брусьев и стрингеров должны быть закруглены, как показано на рисунке 1, так как в противном случае бумага быстро протрется.

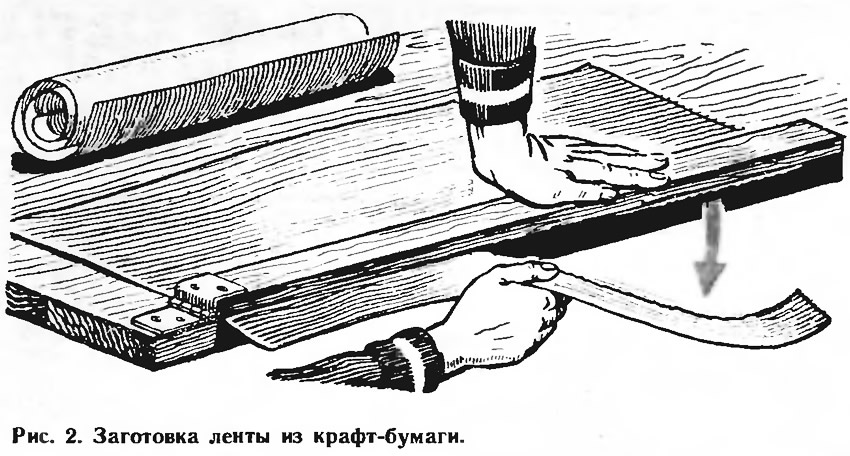

Закончив сборку каркаса, следует приготовить бумажные полосы для наклейки обшивки. Если в распоряжении строителя имеется рулонная крафт-бумага, ее сначала нарезают кусками такой длины, чтобы хватало на оклейку корпуса под углом 45° от борта до борта, с припуском около 50 мм. Нужную длину определяют, замеряя каркас по шпангоутам с помощью мягкого портновского метра. Из заготовленных кусков делают полосы шириной 120—150 мм, отрывая их с помощью тяжелой линейки, как показано на рисунке 2. «Рваная» бумага при склейке дает более ровную поверхность, чем резанная ножницами. Это следует твердо помнить и в процессе работы излишки ленты тоже отрывать руками, а не резать. Крафт-бумага в зависимости от направления волокон имеет разную сопротивляемость на разрыв. Чтобы получить равнопрочную «скорлупу» и не опасаться ее коробления при склейке, надо каждый последующий слой накладывать под углом 45—50° к предыдущему.
Подготовка бумаги к оклейке каркаса выполняется так. Положив ленту на кусок полиэтилена или клеенки, ее глянцевую сторону смачивают теплой водой с помощью широкой плоской кисти. Глянцевая сторона должна стать равномерно влажной, а обратная (матовая) — чуть заметно сырой. Увлажненную бумажную ленту укладывают на каркас, аккуратно смазанный казеиновым клеем. Наклеивать первый слой, намазывая его прямо по бумаге, нельзя, так как после этого он не будет впитывать изнутри корпуса олифу и грунт. Второй и последующие слои бумаги наклеивают, смазывая клеем «матовую» (сухую) сторону увлажненной ленты. Как уже говорилось выше, ленты укладываются вперехлест с перекрытием в 1—2 см на сторону. Последний слой бумаги следует наклеивать очень аккуратно, не пачкая клеем наружную поверхность: на нее будет наклеиваться ткань нитроклеем или нитролаком, который к казеину пристает плохо. К штевням и привальному брусу бумагу приформовывают пальцами, делая разрывы в тех местах, где образуются складки и моршины. Эта работа требует известного навыка, поэтому желательно сначала попрактиковаться на каком-нибудь кусочке древесины соответствующей формы.

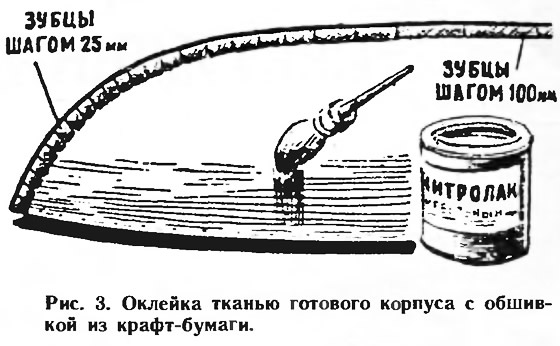

Число бумажных слоев определяется размерами корпуса, конструкцией каркаса и качеством бумаги, а также назначением лодки. В среднем при одном наружном слое ткани достаточно 5—6 слоев. На днище для прочности следует наклеить в промежутке между диагональными лентами еще 1—2 слоя продольных лент, кромка на кромку, тщательно заглаживая их стыки пальцами. Иногда с этой же целью между слоями бумаги вклеивают дополнительно слой тонкой, прочной ткани. Всю работу можно выполнить за одни или за два приема, предварительно хорошо просушив первые слои. После сушки полностью оклеенный корпус (за счет усадки бумаги) становится гладким и очень жестким. Перед оклейкой тканью его шкурят и грунтуют. Для этого следует применять грунты марки 138 или АГ-2 — к ним хорошо пристает нитролак, которым будет наклеиваться ткань. Оклейка тканью ведется от носа к корме, целыми кусками, с вытяжкой от привальных брусьев к килю или наоборот, в зависимости от типа корпуса. Сначала ткань одной кромкой приклеивается и прибивается мелкими гвоздиками к килю (шаг 25—30 мм) и от этой линии накладывается на поверхность корпуса, обильно смазанную нитроклеем. Жесткой кистью производится растяжка ткани, чтобы не было морщин и воздушных пузырей. Эту работу желательно выполнять вдвоем или втроем. Один из работающих должен иметь наготове ножницы для подрезки ткани при оклейке штевней и других участков, на которых образуются складки и морщины. Как оклеивать закругления, показано на рисунке 3. Зубцы на краях ткани следует вырезать так, чтобы не было большого перекрытия, но и не оставалось пустот. При растяжке ткани необходимо продавливать клей в ее поры. Для этого иногда приходится добавлять клей прямо на поверхность ткани и кистью «втирать» его в ткань. Такую выклейку на каркасе рекомендуется применять, если задумана постройка не более 1—2 лодок; если же решено изготовить серию однотипных судов, более целесообразной будет выклейка их на болване или в матрице.
Исходные материалы
1. КРАФТ-БУМАГА. Выпускается в рулонах или листами разной длины. При постройке небольших судов с успехом может быть использована макулатурная крафт-бумага (тарные мешки, которые разрезаются на ленты шириной 120—150 мм по длинной стороне).
2. ПРЕССОВАННЫЙ ВОДОСТОЙКИЙ КАРТОН (изоплит). Выпускается толщиной от 3 до 6 мм, разного размера; чаше всего встречаются листы 1000X500 мм.
3. ХЛОПЧАТОБУМАЖНАЯ ТКАНЬ: марля, мадаполам, плотное небеленое полотно или парусина — в зависимости от назначения лодки и материальных возможностей строителя.
4. СВЯЗУЮЩИЕ ВЕЩЕСТВА (клеи): полиэфирная смола ПН-1. Из нее приготовляется клей для бумаги и ткани. Рецепт клея: смолы — 100% (по весу), нафтената кобальта (инициатор) — 8%, гидроперекиси изопропилбензола (сокращенно: гипериз — ускоритель) — 4%. Последовательность приготовления клея: в смолу сначала вливают нафтенат, хорошо перемешивают и только после этого, непрерывно помешивая, вводят гипериз. Нафтенат и гипериз должны храниться отдельно, так как при их соединении происходит взрыв.
а) Мочевино-формальдегидный клей, известный в продаже под названием «синтетический столярный». Состоит из двух компонентов: клеящего вещества и отвердителя (водный раствор щавелевой кислоты). Клей может использоваться так же, как предыдущий.
б) Казеин. Тяжелый порошок белого или сероватого цвета. Для приготовления клея смешивается с кипяченой водой комнатной температуры в пропорции: на одну часть клея 1,5 части воды (в зависимости от сорта клея и его влажности эта пропорция может несколько изменяться). Применим только для выклейки бумажной «скорлупы». С целью повышения водостойкости казеинового клея некоторые любители вводят в него до 10% олифы или высокосортного цемента в порошке.
в) Паркетный лак. В продаже имеется несколько сортов. Некоторые из них требуют добавки отвердителя, некоторые отверждаются самостоятельно, но в течение более длительного времени. Пригодны для оклейки готового корпуса тканью.
г) Нитроклей и нитролаки. Лучшими нитроклеями для наклейки ткани являются бесцветный эмалит, клей АК-20 или подобный ему. При их отсутствии можно применить любой нитроцеллюлозный клей или лак, в крайнем случае — жидкую нитрокраску или грунт № 138.
5. ОЛИФА И ЛАКО-МАСЛЯНЫЕ МАТЕРИАЛЫ. Применяются для покрытия корпусов изнутри и снаружи при отсутствии нитролаков. Жидкий сурик может быть использован для наклейки ткани на корпус.
6. БИТУМ И РАСТИТЕЛЬНЫЕ СМОЛЫ. Могут быть использованы в крайнем случае — если нет ничего другого — для покрытия изнутри и снаружи готового корпуса.
Журнал «САМ» №3, 1993 год
