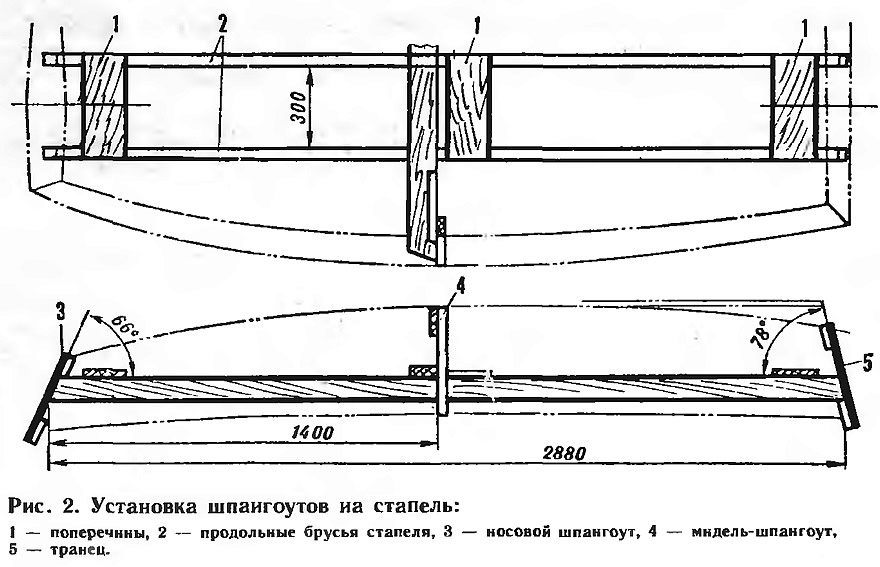

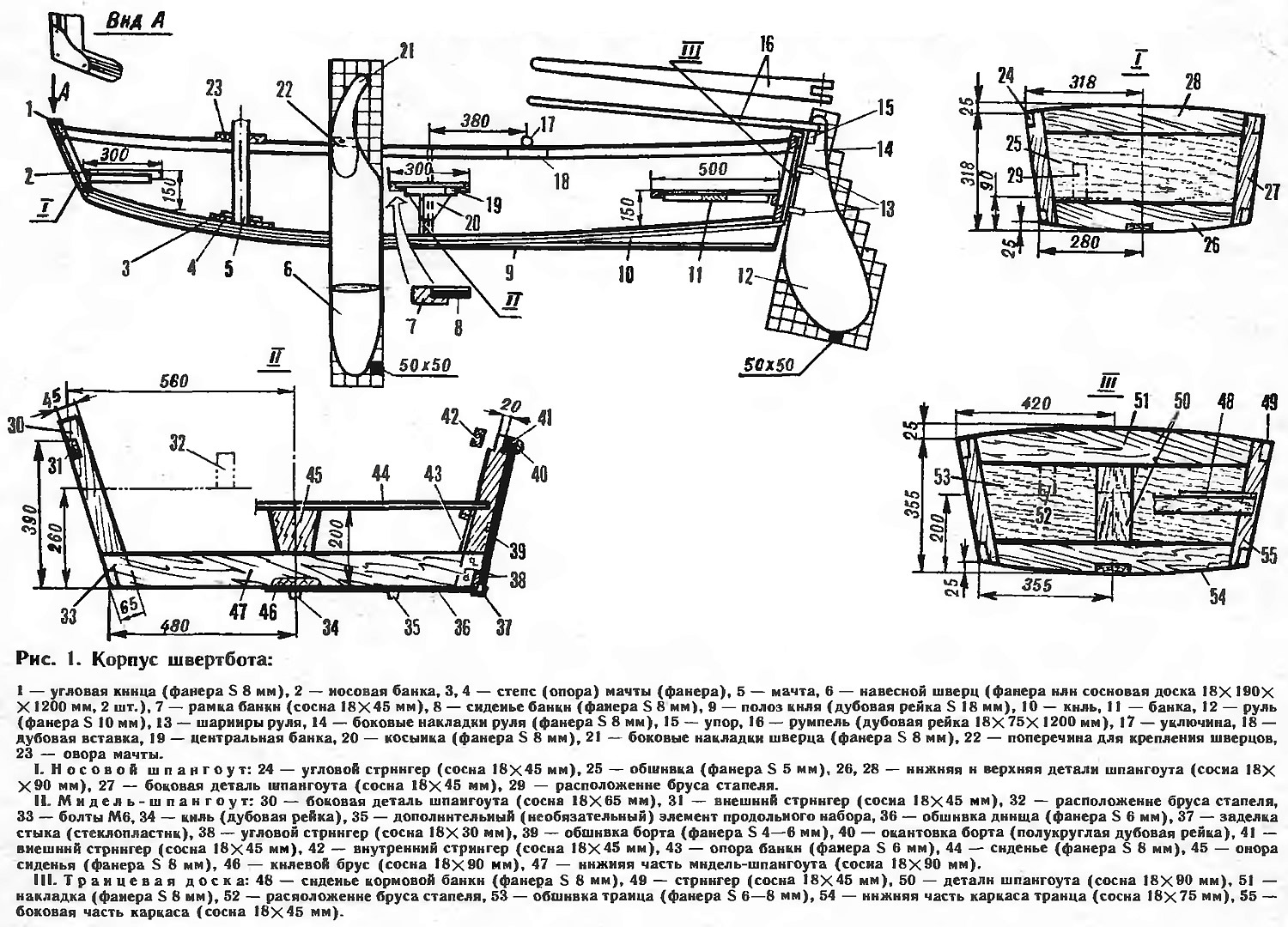

Начинать работу над корпусом следует с постройки стапеля. 3 готовьте два деревянных бруска сечением 50X100 мм и длиной 2880 мм, расположите их параллельно друг другу на расстоянии 300 мм и скрепите тремя-четырьмя поперечинами. Теперь можно приступать к изготовлению поперечного набора. Он состоит из трех шпангоутов — носового, мидель-шпангоута и транцевой доски. Каждый из них необходимо вычертить с натуральную величину на листе фанеры и, пользуясь этим листом как плазом, собрать шпангоуты из сосновых досок толщиной около 20 мм. Соединение отдельных элементов — полдерева, на водостойком клее и шурупах.
Теперь можно приступать к сборке корпуса. Установите шпангоуты на стапеле. Укрепить их лучше всего шурупами. То, что результате в корпусе окажутся «лишние» отверстия, не должно беспокоить вас — в последствии их можно заделать деревянными пробками на клею.
Прорежьте лазы под килевой брус и временно прикрепите его одним шурупов к мидель-шпангоуту. Далее, последовательно подгибая килевой брус, состыкуйте его с носовым шпангоутом и транцем. После подгонки временным крепеж извлекается и брус окончательно ставится на свое место. При этом используются эпоксидный клей и шурупы с потайной головкой.
Теперь следует прорезать пазы в шпангоутах под остальные детали продольного набора. Последовательность подгонки и установки реек та же, что и для килевого бруса. После окончательной их вклейки в шпангоуты проверьте с помощью линейки параллельность внешних граней продольного и поперечного набора и, обнаружив, что линейка прилегает не полностью, прострогайте рейки рубанком и зачистите рашпилем.

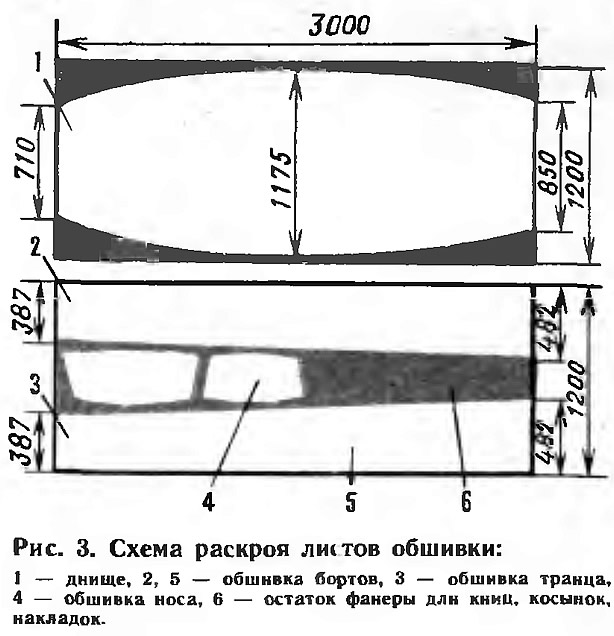

Обшивку корпуса лучше всего начинать с днища. Лист фанеры прихватывается струбцинами и очерчивается карандашом по контуру с припуском. После обрезки и предварительной подгонки обшивка фиксируете с помощью шурупов и эпоксидного клея. Шурупы лучше сего использовать латунные или стальные оцинкованные. После отвердения клея кромки обшивки обработайте рубанком.

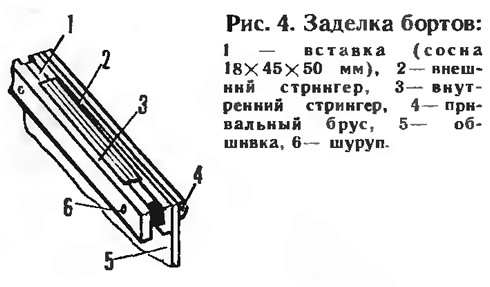

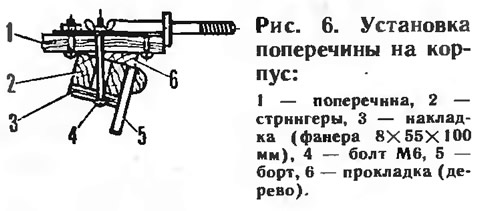

Точно так же обшиваются борта. Закончив эту работу, корпус можно снять со стапеля и приступить к врезке внутренних стрингеров, являющихся окантовкой и усилением верхней части борта. При этом необходимо тщательно рассчитать их длину либо воспользоваться методом последовательных приближений (перефразируя известную пословицу — семь раз отрежь!). Между наружными и внутренними стрингерами вклеиваются распорки толщиной 20 мм с шагом 300 мм. Две распорки должны быть усилены — они будут использоваться как основания для уключин.
Стыки между бортами и транцем и между бортами и носовым шпангоутом укрепляются угловыми кницами, выпиленными из фанеры толщиной 6—8 мм и закрепленными на корпусе внакладку шурупами и клеем.

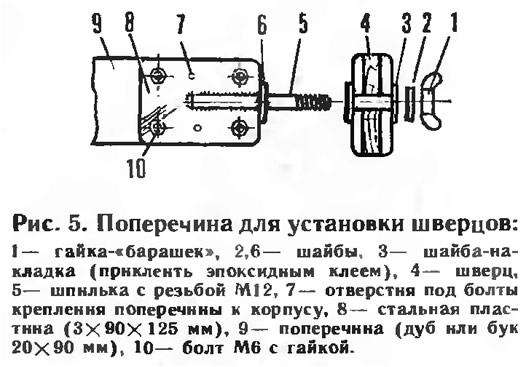

Шверцы вырезаются из сосновых досок либо из фанеры толщиной 15—18 мм. Их поперечное сечение напоминает двояковыпуклый симметричный профиль самолетного крыла. В верхней части шверцов с обеих сторон каждого необходимо наклеить фанерные (толщиной 8 мм) накладки. Руль парусника —- из десятимиллиметровой фанеры; румпель, шарнирно соединенный с рулем, — из дубового бруска.
По окончании этих работ можно приступать к отделке корпуса. Предпочтительнее оклеить его снаружи стеклотканью на эпоксидном клее, но допустимо и просто прошпаклевать, загрунтовать и окрасить в желаемый цвет. Руль, шверцы и банки следует пропитать горячей олифой и отлакировать.

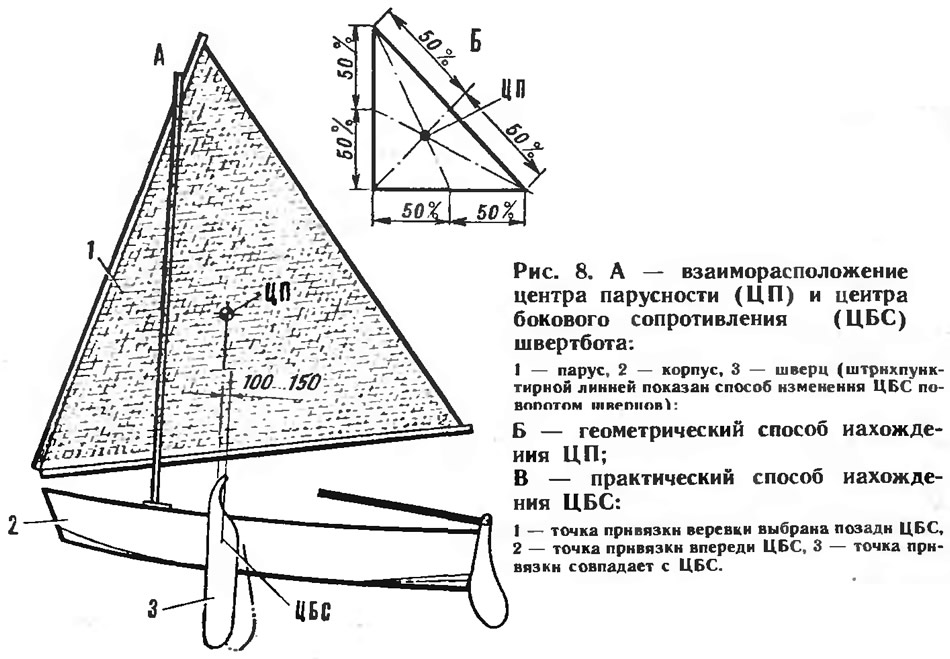

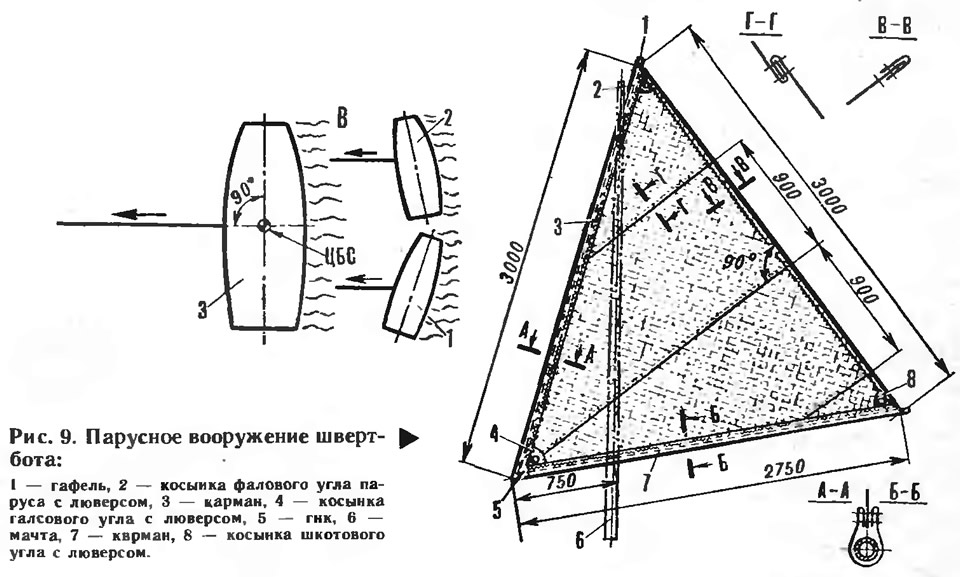

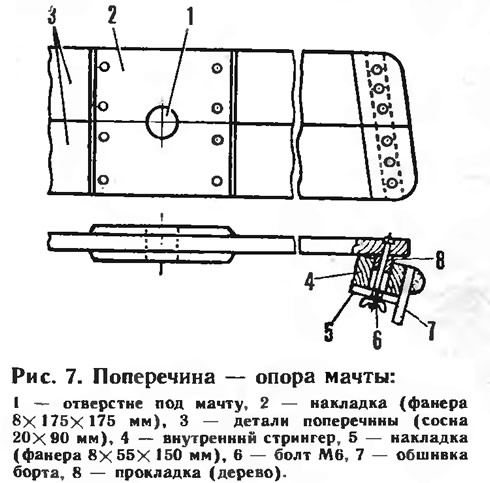

Парусное вооружение швертбота — латинское, площадью 4,5 м2. Мачта закрепляется на расстоянии 760 мм от носа (шверцы при этом располагаются на удалении 1220 мм от носа). Для определения центра парусности и центра бокового сопротивления можно воспользоваться следующими способами. Для треугольного паруса (каким, собственно, и является латинский) его центр определяется как точка пересечения медиан — линий, делящих сторону, противоположную соответствующему углу, пополам. Центр же бокового сопротивления корпуса швертбота проще всего найти опытным путем.
Для этого в предполагаемом (сугубо ориентировочно!) центре бокового сопротивления к борту привязывается веревка и лодку боком тянут по воде. Если при этом положение ее изменяется, то предполагаемый центр выбран неправильно и точку привязки следует изменить, добиваясь, чтобы лодка передвигалась строго боком. При этом место прикрепления веревки и будет истинным центром бокового сопротивления.
При установке мачты и шверцов необходимо добиться, чтобы центр парусности располагался на 100—150 мм ближе к носу, чем центр бокового сопротивления.
Высота мачты — 3200 мм. Диаметр ее около основания — 60 мм, в верхней же части — 40 мм. Гафель и гик паруса — из алюминиевых труб ∅30—40 мм и длиной 3000 мм. Вполне можно сделать их из сосновых брусков соответствующей длины. Гафель и гик соединяются с парусом карманами, пришитыми к основному полотнищу.
Небольшая площадь паруса позволяет обойтись без сложной системы блоков. Вам потребуется всего один блок, закрепленный с помощью вертлюга на киле ом брусе, и два-три метра растительного или капронового каната (для гика-шкота).
Журнал «САМ» №2, 1993 год
