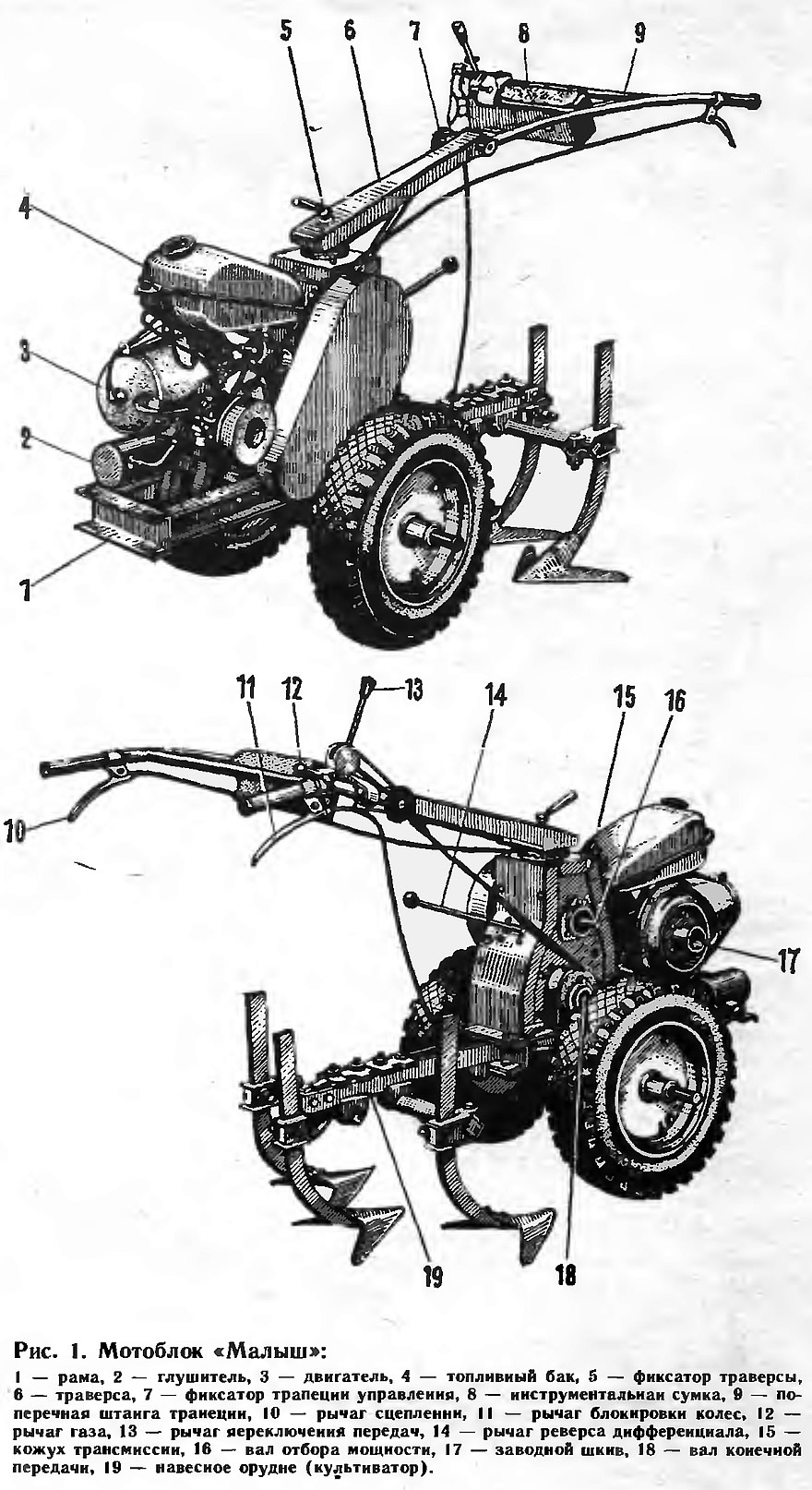

Двухколесная машина, управляется идущим за нею человеком. Большой набор сменных прицепных и навесных орудий делает мотоблок универсальным, позволяет использовать его для вспашки, боронования, культивации, окучивания и других операций по обработке почвы, уходу за растениями. А в сцепке с одноосной тележкой — и как транспортное средство для перевозки различных хозяйственных грузов. В последнем случае вы становитесь водителем и размещаетесь на подрессоренном сиденье спереди тележки.
Основными узлами конструкции мотоблока являются двигатель ВП-150М, трансмиссия, система отбора мощности, ходовая часть, система управления и прицепное устройство, скомпонованные на прямоугольной раме из швеллера.
Из моторов, выпускаемых промышленностью для техники, находящейся в личном пользовании, наиболее подходящим для мотоблока оказался двигатель ВП-150М от мотороллера «Электрон» мощностью 7,5 л. с. (5,5 кВт). Он одноцилиндровый, двухтактный, карбюраторный; имеет компактную встроенную коробку передач и муфту сцепления; у него электронное зажигание. Не менее важно и то, что мотор оснащен центробежным вентилятором, в то время как при использовании других двигателей самодеятельным конструкторам приходится кустарно решать вопросы принудительного охлаждения.
На случай использования других моторов приведем для сравнения основные данные по двигателю ВП-150М. Передача крутящего момента к коробке передач осуществляется косозубой парой шестерен с передаточным числом 3,045. Сама коробка передач трехступенчатая, с шестернями постоянного зацепления. Передаточные числа по ступеням; у первой передачи — 4,883, у второй — 2,888, у третьей — 1,800. Так как двигатель и коробка передач выполнены в одном моноблоке, описание их не приводится. Нет и особых требований по эксплуатации и техническому обслуживанию двигателя в комплекте с муфтой сцепления и коробкой передач; они регламентируются рекомендациями завода-изготовителя.
Трансмиссия мотоблока механическая, шестеренчато-цепная. Она состоит из серийного дифференциала с реверсом (от грузового мотороллера «Муравей»), промежуточного вала, двух конечных передач и механизма блокировки колес. Промежуточный вал одновременно служит для отбора мощности для навесных орудий.

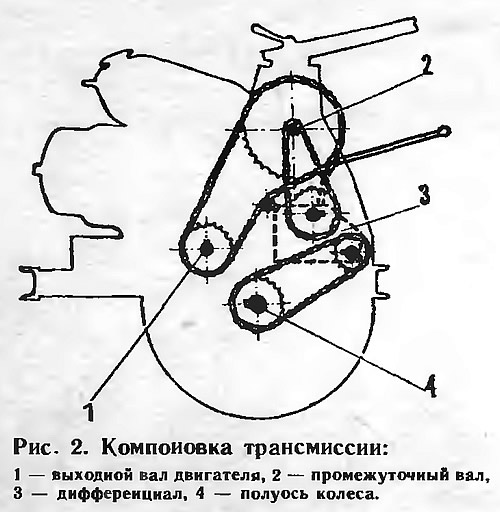

Крутящий момент передается от двигателя на промежуточный вал цепью с шагом 12,75; с него на дифференциал — цепью с шагом 15,875 мм и далее снова цепями конечных передач с шагом 15,875 мм — на ведущие колеса. Звездочка Z1 принадлежит двигателю, Z4 находится в комплекте с дифференциалом, а Z2 и Z3 от мотоцикла «Восход».

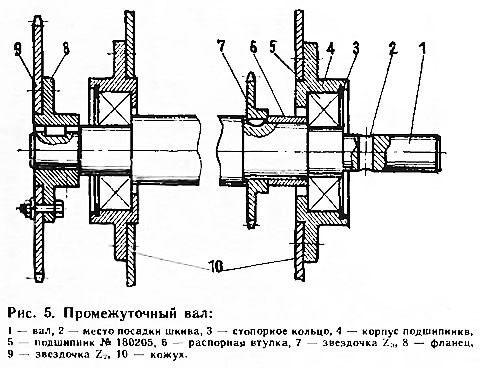

Промежуточный вал изготовлен из стали 40 и установлен в двух шарикоподшипниках № 180205. Фланцевые корпуса для них можно использовать стандартные, от списанных сельхозмашин; крепление к боковым щекам кожуха трансмиссии. Диаметры посадочных мест вала выбраны по размерам ступиц звездочек, а длина — в зависимости от ширины кожуха трансмиссии плюс некоторый запас с тем, чтобы на него с правой стороны можно было установить двухручьевой приводной шкив диаметром 100—120 мм.

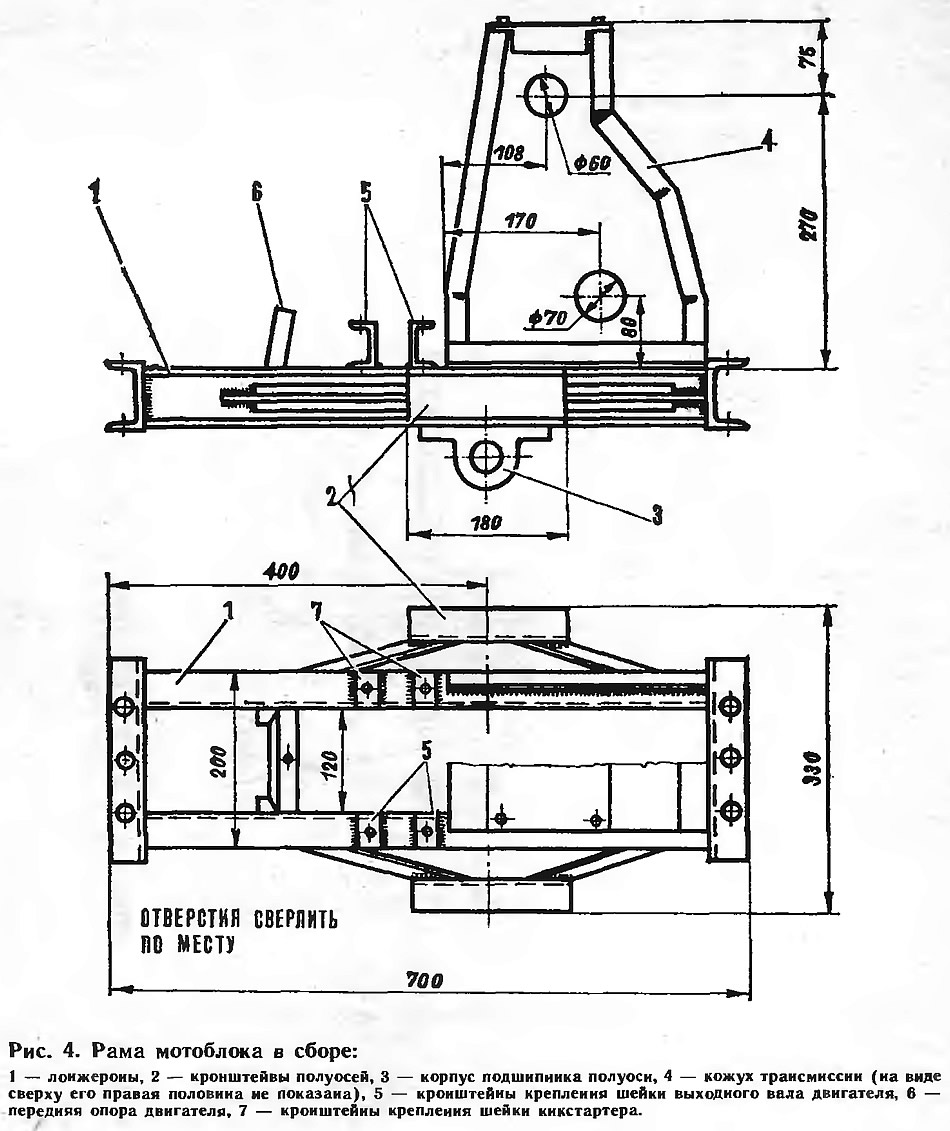

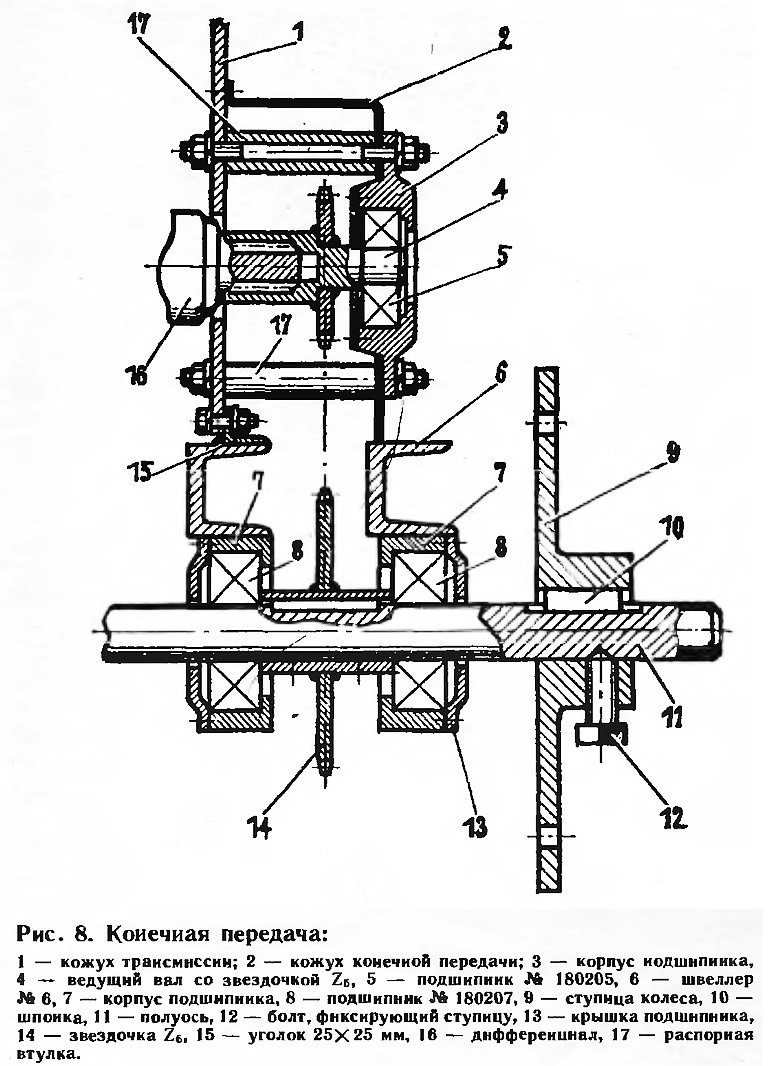

Рама мотоблока может быть сварена из имеющихся под рукой подходящих профилей; для продольных ее лонжеронов использован швеллер № 6, а для поперечных — № 8. Снизу к горизонтальным лонжеронам рамы и к кронштейнам болтами крепятся корпуса подшипников полуосей. Здесь ставятся подшипники № 180207 — по два на полуось; корпуса к ним лучше подобрать стандартные, со списанных сельхозмашин. Установка их на кронштейны должна быть выполнена особенно тщательно; следует как можно точнее выдержать соосность колес и перпендикулярность полуосей относительно продольной оси рамы. Для разметки отверстий под крепление корпусов с подшипниками насаживаем их на целиковую ось-оправку, которая впоследствии будет распилена на две полуоси. Показателем правильности установки корпусов будет свободное вращение оправки в подшипниках полуосей.
Затем к раме в ее задней части привариваются уголки 25Х25 мм, к которым привинчивается кожух трансмиссии, изготовленный из стального листа толщиной 5—6 мм. Он служит основанием для установки промежуточного вала, дифференциала и механизма управления. Задняя сторона кожуха имеет съемную крышку; передняя — кронштейн для крепления топливного бака.
В передней части рамы изнутри привариваются уголки — кронштейн под двигатель с вентилятором принудительного охлаждения.

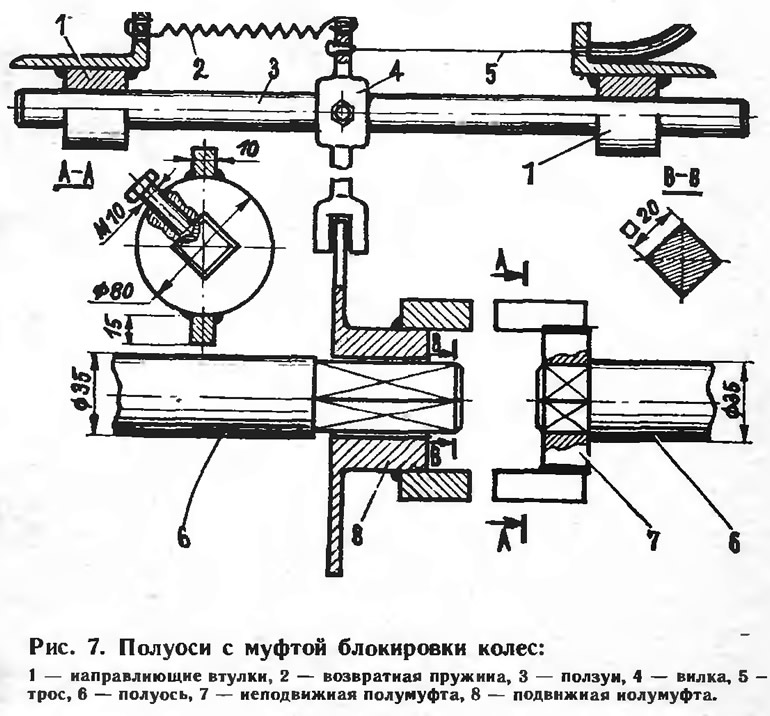

Ось (или полуоси) изготавливается из качественной стали, ее размеры могут уточняться в зависимости от имеющихся подшипников и размеров ступиц колес. С внутренней стороны на полуоси насаживаются две полумуфты. Правая из них свободно перемещается на квадрате и с помощью рычага, установленного на штанге управления, вводится в зацепление с левой полумуфтой, обеспечивая жесткое соединение полуосей — блокировку колес.

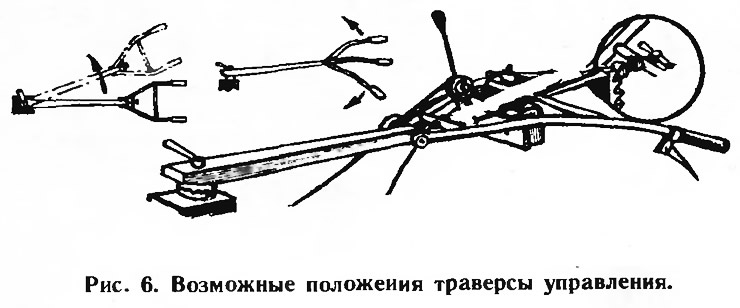

Устройство органов управления понятно из рисунков. Штанги ручек соединены с траверсой зажимным шарниром, что позволяет регулировать высоту расположения ручек, подгоняя ее под рост оператора. Кроме того, сама траверса может поворачиваться на 180° или на необходимый промежуточный угол, что создает дополнительные удобства при управлении мотоблоком во время работы.
Конструкция разработана и испытана в деле студентами Харьковского института механизации и электрификации сельского хозяйства.
Журнал «САМ» №1, 1993 год
