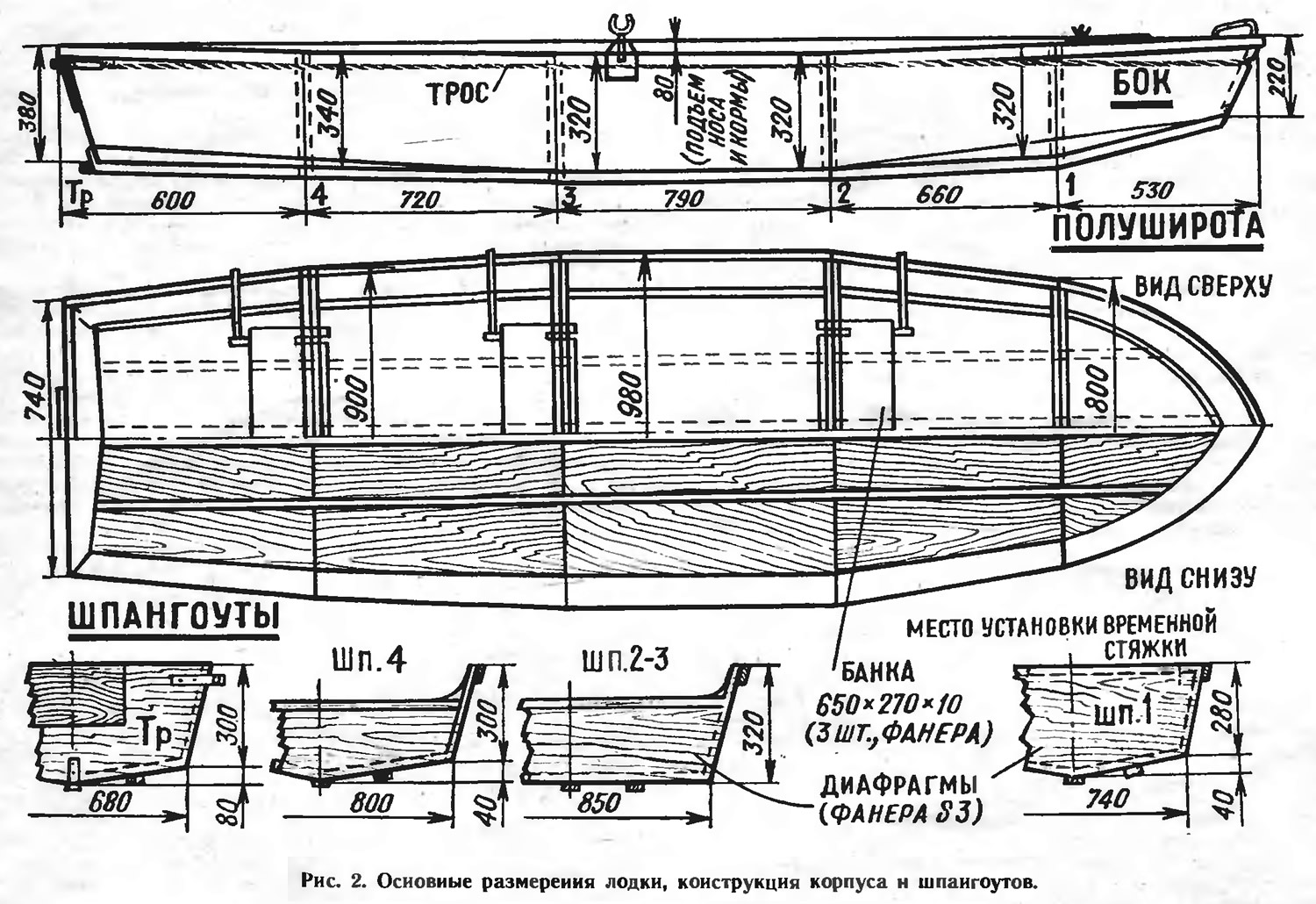

Выбор размерений (3,ЗХ0,98Х0,32) обусловлен необходимостью перевозить лодку на багажнике автомобиля, желанием сделать судно пригодным для самых разнообразных плаваний группой в составе 2—3 человек.
Лодка разработана как гребная, но благодаря усиленному транцу может быть оснащена подвесным парусом площадью 3,5 м2 или подвесным мотором.

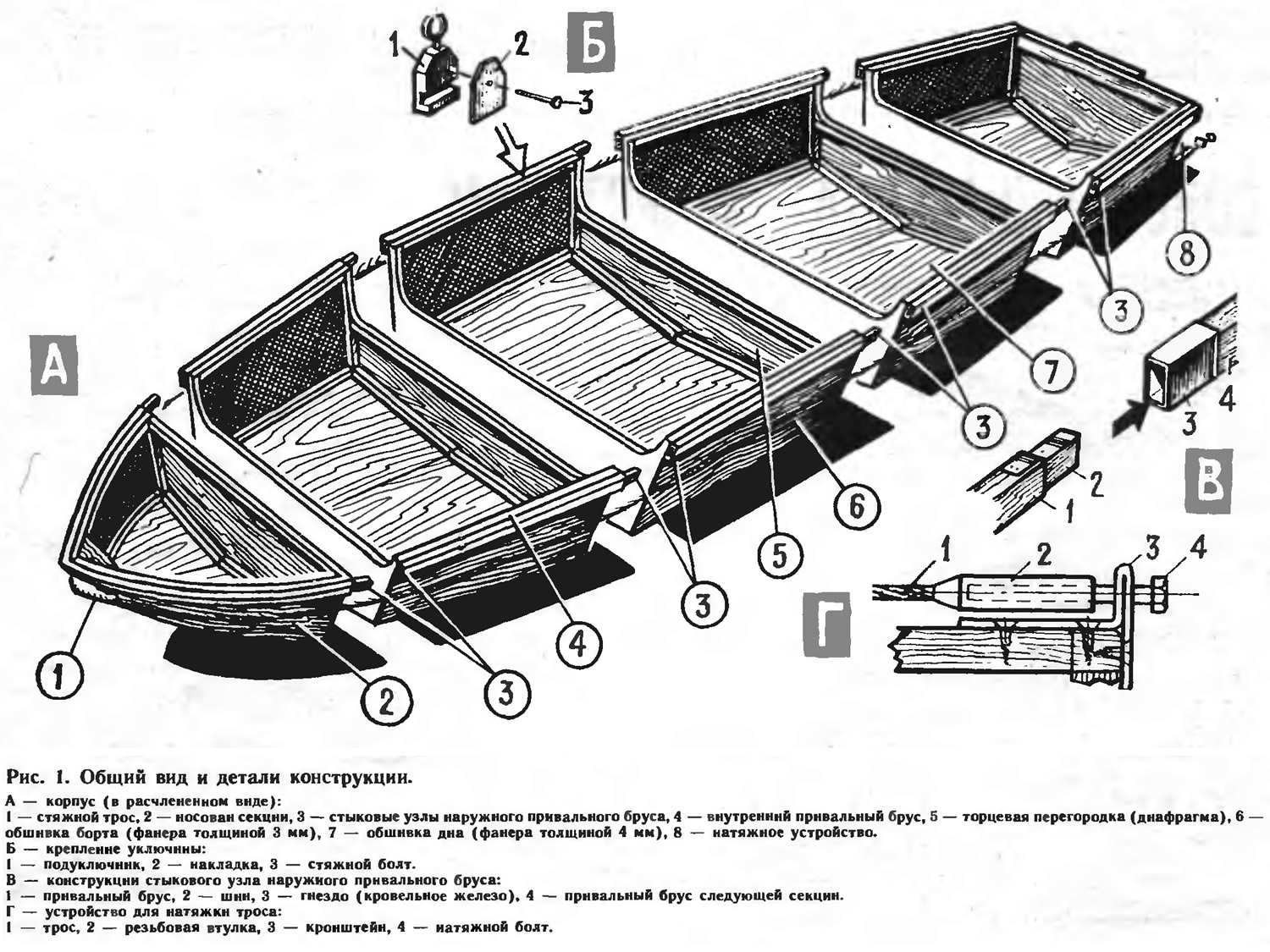

Корпус состоит из пяти отсеков — «ящиков», которые при сборке стыкуются и обтягиваются стальным тросом. От сдвига секций вбок предохраняют выступы и гнезда в бортовых стрингерах (привальных брусьях). Такая конструкция позволяет собирать лодку в укороченном, двухместном варианте: средняя (третья) секция не устанавливается, а трос обтяжки берется более короткий.
Днищевые стрингеры установлены снаружи лодки — это создает эффект килей, что повышает устойчивость лодки на курсе.
Подъем носа и кормы, обеспечиваемый небольшим завалом внутрь стыкуемых секций (на 4—5 мм) при подгонке, значительно повышает мореходные качества.
Начинать постройку следует с изготовления бумажных выкроек всех бортовых, днищевых и переборочных фанерных деталей. После этого приступают к раскрою фанеры, учитывая, что все куски должны быть вырезаны вдоль волокон внешних слоев (рубашки). Делается небольшой припуск на обработку торцов. Детали бортов и переборок вырезаются попарно. Затем нарезаются рейки для продольного и поперечного набора. Заготовки надо промаркировать двойной нумерацией: первая цифра — № секции, а вторая — № детали (например, 3—11, 45 и т. д.). По выкройкам карандашом наносится точный контур и места приклейки деталей набора (реек). Обе поверхности смазываются клеем, к ним прижимаются рейки. Стыки соединяются «вполдерева». Для защиты от сползания углы временно прихватываются небольшими гвоздями (не до конца). Сразу же, пока клей не застыл, борт переворачивается, и со стороны фанеры рейки укрепляются шурупами 10X2 «змейкой» с шагом 50—60 мм.
Точно так же делаются заготовки внутренних переборок и транца.
Для носовой секции прямолинейные рейки применить невозможно — они делаются клееными из фанеры. Для этого нарезают 16 узких (30—32 мм) полосок фанеры длиной 650 мм. На толстой доске размером 700Х 200 мм рисуют в натуральную величину контуры верхней (привальный брус) и нижней (скуловой стрингер) реек. По контуру набивают 75-мм гвозди на глубину 15—20 мм. Затем полоски-заготовки смазываются клеем и вставляются в шаблон, образованный гвоздями. Чтобы плотнее стянуть полоски при сушке, у верха гвоздей пропускается змейкой шпагат. Вторую пару заготовок склеивают аналогично. Края склеенных заготовок обрабатывают напильником и шкуркой.
Из дубового бруска вытесывается форштевень (носовой брус). В нем делаются врезки-углубления для крепления концов привальных брусьев и скуловых стрингеров. Затем скуловые стрингеры, форштевень и носовая переборка соединяются на клею и шурупах, а верх форштевня связывается с верхом переборки временной планкой на шурупах. После этого сразу на клею и шурупах ставятся заготовки бортов, и сверху их «обхватывают» заготовки привальных брусьев. Необходимо проверить симметрию всей конструкции.
Через сутки, когда клей «схватится», накладывают днище и палубу, в которой предварительно вырезают отверстие 180X200 мм для багажного лючка.
Затем на листе бумаги (желательно миллиметровки) рисуют один внутри другого квадраты и контур носовой секции, соответствующие размерам верхней части секции будущей лодки, — это облегчит склейку секций и избавит от необходимости исправлять перекосы. На полу на листе бумаги — шаблоне собираются на клею и шурупах все секции — сначала борта и переборки, а затем днищевые листы. После чего подгоняются и устанавливаются привальные брусья (с шипами и гнездами), и лодка временно собирается на болтах-стяжках и обрабатывается напильником и шкуркой. Эту операцию следует провести дважды.
Все секции и заготовки днищевых стрингеров дважды пропитываются горячей олифой и после второй пропитки выдерживаются 4—5 дней. Высохшие секции слегка зачищают наждачной бумагой и еще раз собирают вместе для окончательного контроля всея стыков. Затем секции снаружи протираются тампоном, смоченным в бензине или уайт-спирите, для обезжиривания поверхности.
Потом днища всех пяти секций оклеиваются стеклотканью на эпоксидном клее с добавкой 10—15% ацетона в качестве разбавителя. Края ткани загибаются и спускаются на борта на 50—80 мм. Одновременно узкими полосками — обрезками стеклоткани на том же эпоксидном клее закрепляются все внешние углы секций. Сразу же, пока смола не схватилась, на днище накладываются смазанные тем же клеем стрингеры и закрепляются шурупами 15X3 с шагом 80—100 мм.
Через двое суток после отвердения смолы лодка снова обрабатывается наждачной бумагой (особенно у края стеклоткани), а затем окрашивается первым слоем краски. После высыхания краски устанавливаются все металлические детали, делается проводка стяжного троса, подгонка сидений — банок и крышки лючка.
Держатели уключин изготавливаются склепыванием из кусков дюраля подходящей толщины В крайнем случае — из дуба или бука с оковкой стальной полоской.
Весла (разборные, распашные) — из трех черенков от лопат, алюминиевых трубок подходящего диаметра, плотно входящих одна в другую, и алюминиевых лопастей размером 150X400X1,5 мм.
Во вторую, третью и четвертую секции желательно сделать легкие слани по длине секций шириной около 400 мм. Они выполняются из реек 10Х15 мм с шагом 25 мм, соединенных тремя узкими поперечными дюралевыми полосками.
Трос закрепляется петлей в натяжителе из килевой точки транца; далее он идет по обеим сторонам килевого стрингера до форштевня; на форштевне дважды перекрещивается в канавках под накладкой и возвращается к корме по бортам под привальным брусом; концы троса закрепляются в талрепах — натяжителях в верхних углах транца.
Времени на постройку лодки потребуется приблизительно 150—200 часов (это зависит от столярной «квалификации» любителя).
