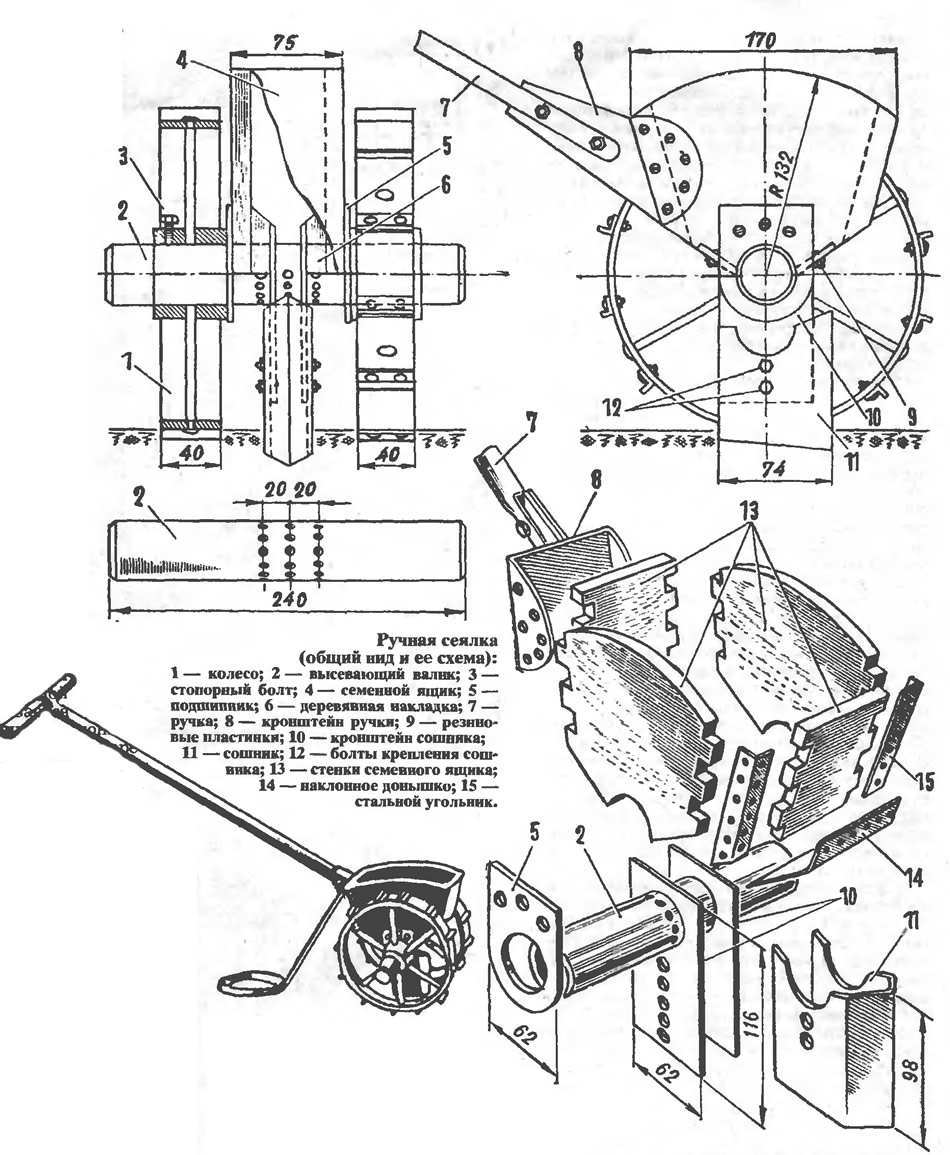

Простейшую однорядную сеялку сделали ученики школы памяти В. И. Ленина (Горки Ленинские Московской области) под руководством И. Г. Китаева. Она состоит из следующих основных частей: семенного ящика 4, высевающего валика 2, двух подшипников 5, двух ходовых колес 1, двух кронштейнов для крепления сошника 11, ручки 7 с кронштейном 8.
Семенной ящик сделан из деревянных досок толщиной 15 мм. Снизу он закрывается двумя стальными накладными донышками 14 толщиной 1 мм. Поперечные и продольные стенки 13 соединяются между собой шипами, стальными угольниками и шурупами.
В нижней части поперечных стенок ящика прикрепляются гвоздями или шурупами деревянные накладки 6 толщиной 15 мм. В стенках и накладках сделаны полукруглые вырезы для установки высевающего валика. К накладкам привинчены шурупами стальные пластинчатые кронштейны крепления сошника с круглыми отверстиями для установки высевающего валика. В наклонных донышках на болтах с гайками М6 установлены резиновые пластинки 9 для эластичного сопряжения донышек с высевающим валиком и сбрасывания выступающих семян из ячеек.
С наружных сторон поперечных стенок семенного ящика укреплены шурупами стальные подшипники высевающего валика, изготовленные из листовой стали толщиной 4 мм.
Высевающий валик диаметром 40 мм выполнен из стали. На нем в три ряда по окружности высверлено 18 крупных, 22 средних и 30 мелких ячеек — по размеру высеваемых семян. Крупные ячейки служат для посева укропа, шпината; средние — для семян репы, лука, салата; мелкие — для капусты и подобных по размерам семян..
Перед посевом устанавливается против выходного отверстия сошника тот ряд ячеек, размеры которых соответствуют размеру высеваемых семян. Положение высевающего валика фиксируется стопорами 3, имеющимися иа ступицах ходовых колес.
При вращении валика семена заполняют ячейки и выбрасываются в сошник.
Колеса сеялки диаметром 200 мм имеют ободья из полосовой стали сечением 40X3 мм, спицы диаметром 8 мм и ступицы с наружным диаметром 60 мм. Отверстия в ступицах соответствуют диаметру высевающего валика. Спицы крепятся на ступице резьбой, а с ободом соединяются заклепкой. Колеса — от детских колясок или просто самодельные. Почвозацепы (из угловой стали) на ободках колес обеспечивают лучшее сцепление с почвой.
Количество ячеек в одном ряду на высевающем валике определяют по формуле:
(округляют до целого числа), где Dх — диаметр ходового колеса, м; К — коэффициент пробуксовывания ходовых колес (0,96—0,97); q — норма высева семян, шт/1 пог. м рядка; Вn — полевая всхожесть семян в долях единицы; i — передаточное число от ходовых колес к высевающему валику (при установке колес на высевающем валике i=1).
Расстояние между центрами ячеек по окружности высевающего валика подсчитывается по формуле:
где dB — диаметр высевающего валика, мм.
Сошник изготовляется из листовой стали толщиной 1,5 мм и крепится к кронштейнам двумя болтами с гайками 12. На кронштейнах делается несколько отверстий. Перезакрепляя сошник в отверстиях, можно регулировать заданную глубину высева семян.
Для закрытия семян почвой сошник устанавливается загортач в виде гибкого тросика со стальным кольцом.
К задней стенке семенного ящика крепится кронштейн с трубчатой ручкой.
Журнал «САМ» №2, 1994 год
