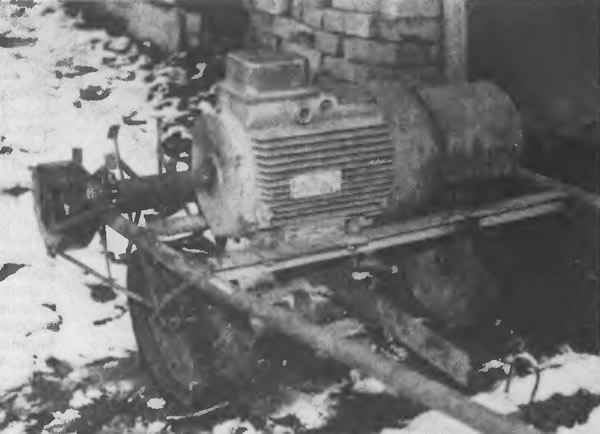

Электрокультиватор для разрыхления почвы

Электрокультиватор я делал целый год. Используется он для разрыхления почвы. Я применял его в основном для разбивки дерна перед вспашкой целины. Габаритные размеры: длина 1370, ширина 1000 мм. Ширина обработки почвы — 900 мм, глубина — 10 см. Двигатель 2,2 кВт, трехфазный, подключается к однофазной сети через конденсаторы по схеме треугольника. Скорость вращения вала электродвигателя — 940 об/мин.

На электродвигателе установлена звездочка на 10 зубьев. На первичном валу самодельного редуктора имеется звездочка на 24 зуба. Шестерни для него я взял от коробки передач мотороллера «Турист». Корпус редуктора сделан неразборным, сварным, чтобы облегчить изготовление редуктора.

Культиватор мой работает в течение года несколько дней, поэтому подшипники и шестерни без замены могут служить десятки лет. Замену сальников можно произвести, не разбирая редуктор.

Лапки культиватора сварены из полос высокоуглеродистой стали и собраны на одной трубе ∅50 мм. Концы трубы опираются на подшипники. Для ограничения разлета комьев земли из-под культиватора имеется кожух, который защищает работника и сам двигатель. Для притормаживания культиватора во время работы имеется упор, который можно регулировать по высоте.

Полукруглая ручка сделана из водопроводной полдюймовой трубы. Она очень удобна в работе. За 3 года работы культиватора в нем не было никаких поломок.
