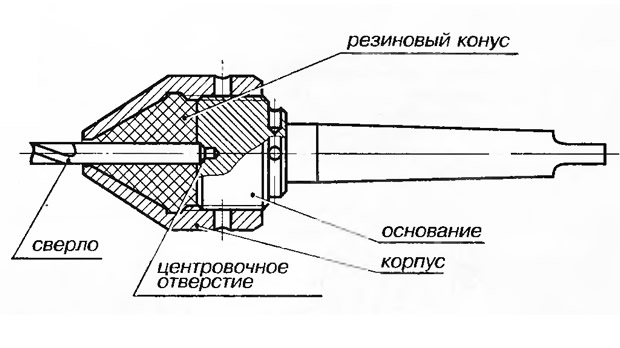

Конструкция патрона (см. рис.) проста и универсальна. Из твердой резины на токарном станке острым резцом с мыльной смазкой вытачивают конус, в котором строго по центру высверливают отверстие. Основание и корпус патрона делают из стали. В основании патрона желательно высверлить конусное отверстие для центровки сверла.
Сверло в патрон вставляют до упора и зажимают с помощью двух металлических штырей-рычагов, один из которых вставляют в отверстие основания, другой — в отверстие на корпусе патрона.
Можно сделать резиновые конусы под разные диаметры сверл.
Такой конус можно применить не только в сверлильных патронах, но и в рукоятках сменных инструментов — надфилей, зенкеров, разверток и т. д.
Журнал «САМ» №4, 1996 год
