Подрезной станок для обработки камня на базе «Умелые руки»

Для первых шагов в распиловке и обработке камня достаточно воспользоваться станочком «Умелые руки» типа К-1. Модернизированный комплект, изображенный на рисунке, может работать как станок, предназначенный для резки пластин из небольших кусочков каменного сырья. Среди любителей обработки камней он получил название подрезной пилы.

Доработка комплекта сводится к до-оснащению станочка столиком для размещения и перемещения обрабатываемого камня, устройствами закрепления алмазного диска и подачи и сбора смазывающе-охлаждающей жидкости. Рассмотрим эти устройства.

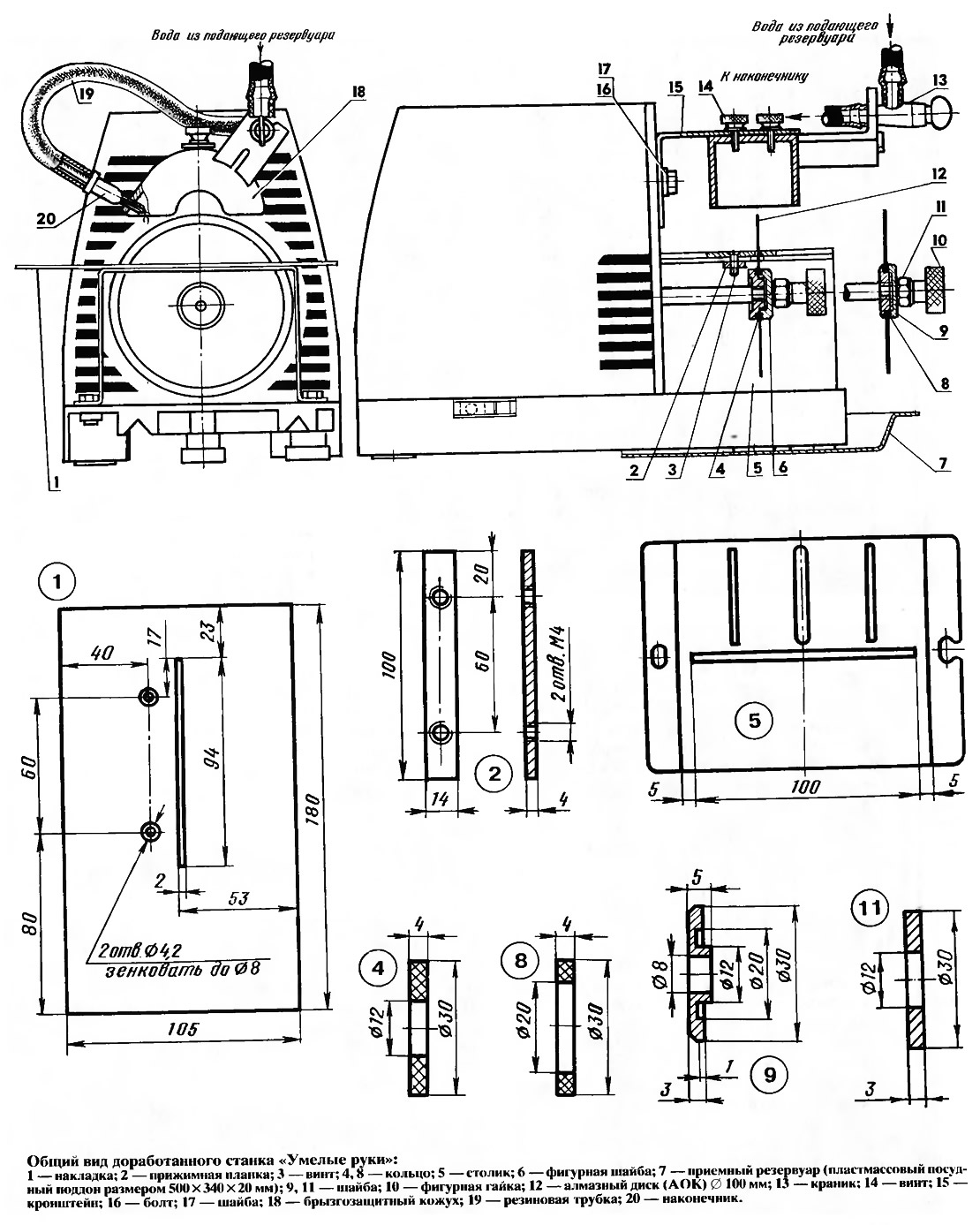

На шпинделе комплекта «Умелые руки» удобно закреплять отрезные алмазные диски АОК0100 мм. Меньший диаметр нежелателен, так как маленьким диском нельзя обрабатывать крупные камни, а больший диск на этом станке не размещается. Диск закрепляется на шпинделе станка с помощью шайб и резиновых прокладок. Если внутренний диаметр алмазного диска равен 12 мм, то изготовьте детали 4, 9, 11. Если диск имеет отверстие 20 мм, его можно закрепить с помощью шайб, входящих в комплект «Умелые руки». Необходимо только изготовить резиновое кольцо 8.

Закрепление диска должно быть надежным, гайки нужно затянуть и законтрить. Чтобы диск не «бил», отверстие и посадочные пояски в шайбах должны быть строго перепендикулярны его плоскости.

Теперь переходим к столику. Надо доработать стандартный столик 5 из комплекта и изготовить плоские детали 1 и 2. Не делайте их более тонкими — это увеличит вибрацию и снизит качество реза. Размер паза согласуйте с размером диска, если он у вас другого размера, чем тот, что используем мы.

Проблема смазки и охлаждения диска здесь решена просто. В качестве резервуара используется медицинская грелка с трубкой и краником, позволяющим точно дозировать подачу воды. Носик трубочки, подающей жидкость, вставляют в отверстие в стандартном защитном кожухе. Собирают жидкость в пластмассовый поддон.


Чтобы распилить каменную пластинку, положите ее на столик станка, предварительно убедившись, что под ней нет каменных крошек. Сильно прижмите ее к поверхности стола и медленно продвигайте к отрезному алмазному диску.

Первый контакт камня с диском должен быть очень легким, потому что его острые края способны повредить мягкий металл диска и привести к быстрому износу инструмента. Малую скорость подачи выдерживайте до тех пор, пока диск не войдет в заготовку на глубину нескольких миллиметров, после чего скорость подачи можно увеличить, не допуская перекоса полученного разреза относительно диска.

Оптимальную скорость подачи определит только опыт. Мы можем указать только на сигналы, предупреждающие о том, что скорость подачи завышена. Один из таких сигналов — сноп искр в точке контакта диска с камнем.

Высыхание камня в зоне резания и появление сухой пыли — другой сигнал о той же ошибке.
