Конструктивно механизм состоит из уже знакомых бойка и ударника, отличие заключается в способе приведения бойка в движение. В данном механизме боек 1 механически связан с рычагом 2, закреплённым на оси 3. Нижнее плечо рычага связано с эксцентриком, вращаемым промежуточным валом. Это плечо совершает движение вверх-вниз, а вертикальное плечо — вперёд-назад. Кинетическая энергия пары рычаг-боёк предаётся через ударник непосредственно на хвостовик сменного инструмента. Коэффициент передачи удара повышается за счёт того, что вертикальное плечо имеет упругие свойства и работает как пружина.
Достоинства
Достоинства рассматриваемого ударного механизма по сравнению с электропневматическим:
- уменьшенные на 25 % внутренние потери. Это явилось решающим аргументом в пользу выбора подобного типа ударного механизма для профессионального аккумуляторного перфоратора Bosch GBH 24 VRE, т. к. позволяет просверлить больше отверстий на одной зарядке аккумулятора;
- работоспособность механизма не зависит от температуры окружающей среды (электропневматический механизм на морозе начинает работать не сразу из-за загустевания смазки и обычно должен прогреваться на холостом ходу);
- относительная простота и меньшая стоимость в производстве;
- более простое сервисное обслуживание.
Недостатки
- ограниченная сила удара (не более 1,3 Дж);
- больший шум и вибрация при работе.
Устройства безопасности в перфораторах

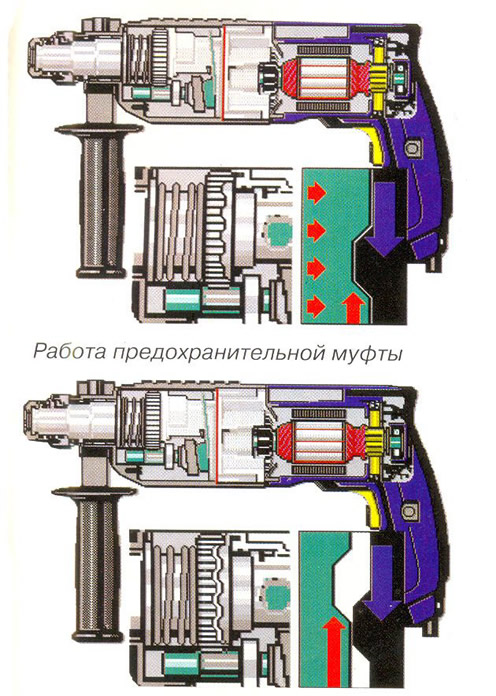

Сверление бетона часто связано с неожиданностями в виде попадания в арматуру или крупный кусок щебёнки. В этих случаях велика опасность заклинивания сверла. Чтобы защитить работающего от травм, которые может нанести вырывающийся из рук инструмент, все модели перфораторов фирмы Bosch как профессиональные, так и бытовые, оснащены предохранительной муфтой. Принцип её действия поясняют рисунки.
При заклинивании сверла или возрастании крутящего момента выше порогового значения подпружиненные половины муфты расцепляются и передают крутящий момент короткими импульсами, ограничивая его на рукоятке перфоратора.
Многие другие производители перфораторов применяют в качестве предохранительной муфту скольжения. Недостатком такого конструктивного решения является непостоянство момента срабатывания, зависящее от износа муфты.
Хороший перфоратор должен обеспечивать максимальную электробезопасность для работающего. Причём речь идёт не только о защите от электротока, протекающего внутри инструмента, но и от наружного напряжения. Защита по первому пункту обеспечивается применением двойной изоляции электродвигателя и проводов, что является стандартом практически для любого электроинструмента. Защита от наружного напряжения, например, в случае попадания сверлом в токонесущий провод, возможна лишь в том случае, когда корпус инструмента полностью выполнен из электроизоляционного материала.
Все перфораторы и ударные дрели Bosch имеют полную изоляцию.
Сменный инструмент перфораторов

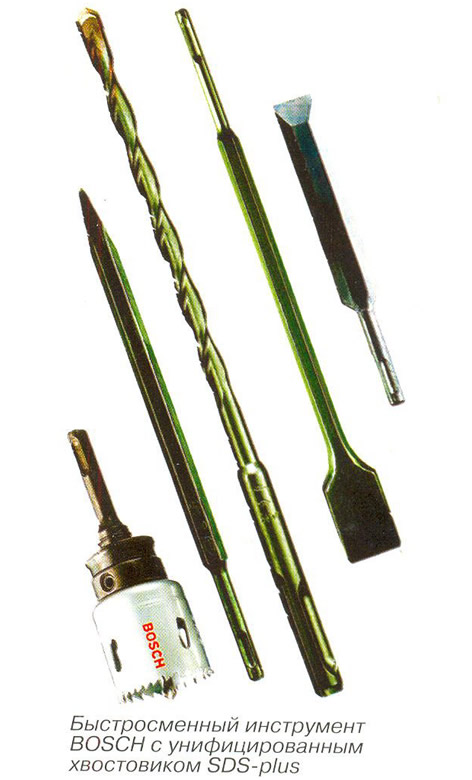

Более 95 % всех лёгких перфораторов, выпускающихся в мире, рассчитано на работу со сменным инструментом SDS-plus. Система SDS-plus разработана фирмой Bosch и запатентована в 1974 г.
Применением унифицированного хвостовика диаметром 10 мм с двумя ведущими и двумя фиксирующими пазами удалось решить проблему эффективной передачи удара на сменный инструмент. Во-первых сменный инструмент SDS-plus закрепляется в патроне перфоратора подвижно, т. е. имеет возможность осевого перемещения. В передаче удара патрон поэтому не участвует. За счёт исключения значительных подвижных масс патрона и шпинделя из цепи передачи удара от бойка к рабочей кромке сменного инструмента удалось значительно увеличить эффективность передачи удара. Во-вторых передача крутящего момента и закрепление сменного инструмента производится через разные поверхности. В результате уменьшены потери передачи удара в соединении па-трон-сменный инструмент. Конструкция хвостовика позволяет легко реализовать в перфораторе смену свёрел, зубил и т. п. без использования вспомогательного инструмента.
Сменные инструменты SDS-plus должны удовлетворять заданным требованиям по точности изготовления, механической прочности хвостовика, чтобы обеспечить надёжную работу перфораторов. Фирма Bosch как владелец патента продаёт лицензии на производство оснастки SDS-plus только после сертификации ей данного производителя.
В настоящее время выпускается большое число сменного инструмента с хвостовиками SDS-plus. Это свёрла, зубила, полые коронки, держатели отвёрток и даже стамески.

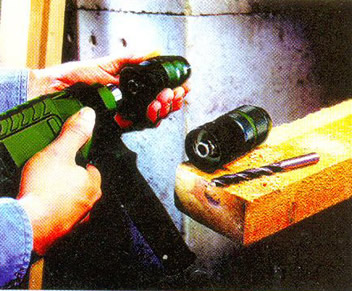

Если же Вы хотите использовать оснастку с цилиндрическим хвостовиком, то нужно или использовать сменный кулачковый патрон с хвостовиком SDS-plus или купить перфоратор с быстросменным патроном, например Bosch РВН 240 RE. При этом необходимо учесть, что большинство кулачковых патронов рассчитаны на работу в лучшем случае с ударной дрелью, удар которой много слабее чем у перфоратора. И если начать работать таким патроном в ударном режиме, то долго он не выдержит. То же можно сказать и о победитовых свёрлах для ударных дрелей.
Дополнительные возможности перфораторов
Перфоратор как электроинструмент обладает кроме всего прочего такой конструктивной особенностью, как большой крутящий момент. Принимая, что параметры электродвигателей (мощность, число оборотов) дрели и перфоратора одинаковы, и сравнивая число оборотов на выходе (800-1000 против 2500-3000 у дрели) можно заключить, что крутящий момент перфоратора примерно в 3 раза выше, чем у дрели равной мощности. Благодаря этому, перфоратором можно сверлить отверстия большого диаметра пёрками, полыми сверлильными коронками и т. д.
Журнал «САМ» №2, 1998 год
