Гравер для нанесения узоров на деревянные поверхности

Другая моя конструкция напоминает небольшой фрезерный станок. С его помощью можно наносить любые рисунки на дерево, фанеру, пластмассу, текстолит.

Красиво выглядят узоры на деревянной поверхности, сделанные с помощью этого гравера по следующей технологии:

• 1. Поверхность шлифуют.
• 2. Простым карандашом или через копирку наносят узор.
• 3. Покрывают морилкой и оставляют до полного высыхания.
• 4. С помощью гравера повторяют узор. На фоне морилки трофрезерованные канавки выглядят более эффектно.
• 5. Кисточкой из канавок выметают стружку и пыль.
• 6. Обработанную поверхность покрывают бесцветным паком.

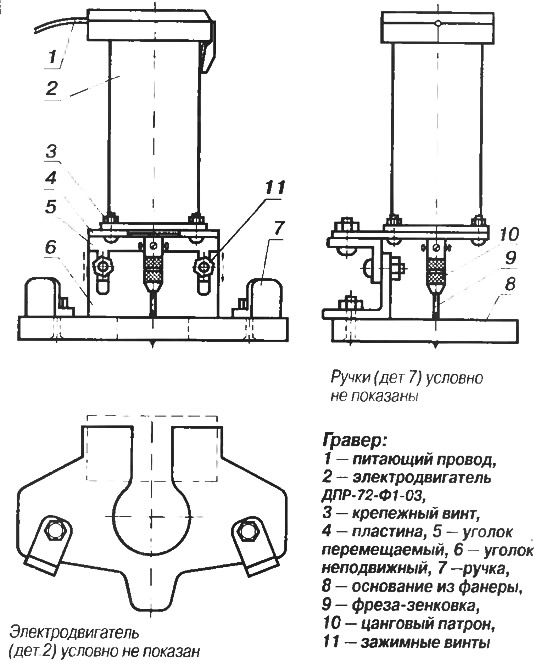

Для изготовления гравера я взял электродвигатель марки ДПР-72-Ф1-03, скорость вращения вала которого 4500 об/мин. Конечно, можно взять другой двигатель с таким же или большим числом оборотов. Чем больше эта величина, тем чище будет выгравированный рисунок.

Патрон цангового типа установлен непосредственно на оси двигателя В качестве фрезы в него я закрепил центровку ∅2 мм. При помощи зажимных винтов легко можно отрегулировать глубину фрезерования.
