Оригинальные мощные газовые горелки разработаны и изготовлены нашими читателями В. Самойловым из Чувашии и А. Колеухом из Ростовской области. В основе их — промышленные вентили, бывшие в употреблении, но еще способные работать без утечки газа.
Свои горелки В. Самойлов из Чувашии использует с пятидесятилитровым газовым баллоном с угловым вентилем и редуктором. Редуктор соединен с горелкой резинотканевым шлангом. Газовый баллон должен быть установлен вертикально, иначе неиспаряющиеся остатки газа попадают в шланг и разъедают его, засоряют жиклер горелки.

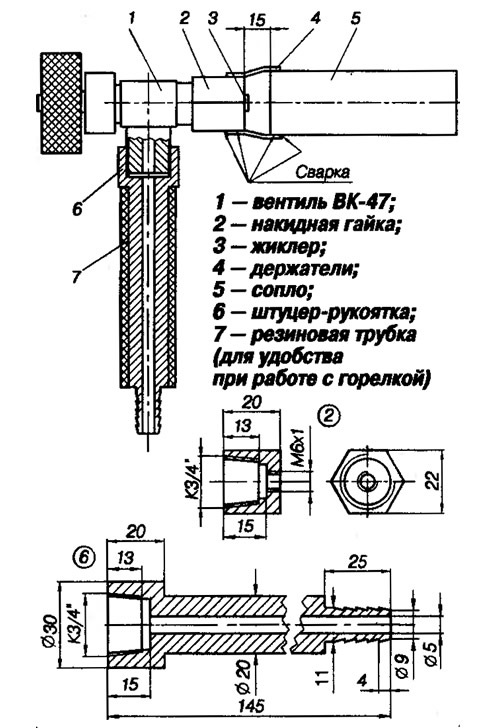

На рис. 1 изображена горелка, в которой применен вентиль ВК-74 от кислородного баллона. На его выход с резьбой К3/4" установлен удлиненный самодельный штуцер-рукоятка и к нему присоединен резинотканевый шланг от редуктора. На резьбу, с помощью которой вентиль вкручивался в кислородный баллон, установлен колпачок с резьбовым отверстием для жиклера. Жиклер можно взять от газовой плиты или паяльной лампы. Сопло изготовлено из отрезка стальной трубы 1¼" длиной 100 мм и приварено к колпачку на двух отрезках проволоки ∅5 мм. Между колпачком и соплом оставлено расстояние 15 мм для поступления воздуха в зону горения.
Чтобы зажечь горелку, открывают вентиль на баллоне, подносят к соплу зажженную спичку и открывают вентиль горелки. Газ загорается. Вентилем на горелке регулируют пламя. Наибольшая температура пламени — в конце зелено-голубой части факела. Чтобы расположить пламя в центре сопла, регулируют положение сопла, подгибая проволочные держатели.
Если негде изготовить колпачок с конической резьбой, можно использовать такую же деталь с метрической резьбой (М22х1,5). На вентиле на токарном станке надо вместо конической нарезать резьбу М22х1,5.

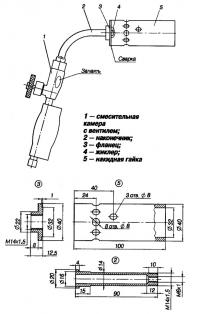

В другой конструкции В. Самойлова использована переделанная горелка ацетиленовой сварки (газореза), в которой вышел из строя краник, перекрывающий кислород. Устройство ее показано на рис. 2. От промышленной горелки осталась только ручка с краниками. Для уменьшения веса ствол и краник, подающий кислород, удалены, отверстие в смесительной камере запаяно твердым припоем. Шланг, идущий от редуктора газового баллона, присоединен к щтуцеру с левой резьбой М 16x1,5.
Накидной гайкой на смесительной камере закреплен самодельный наконечник, согнутый на 45°, чтобы было удобнее работать с горелкой. На резьбу наконечника навернут фланец с приваренным к нему соплом.

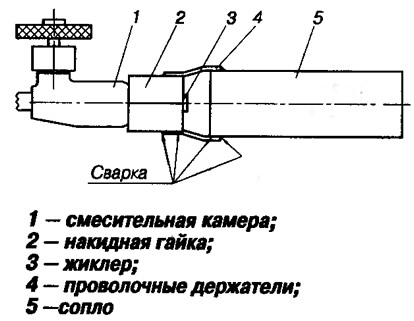

Одним из вариантов исполнения такой горелки является использование колпачка с резьбой М22х1,5. Конструкция сопла аналогична соплу горелки, описанной вначале статьи. Такая горелка показана на рис. 3.
Другое решение той же проблемы предлагает А. Колеух из Ростовской области.

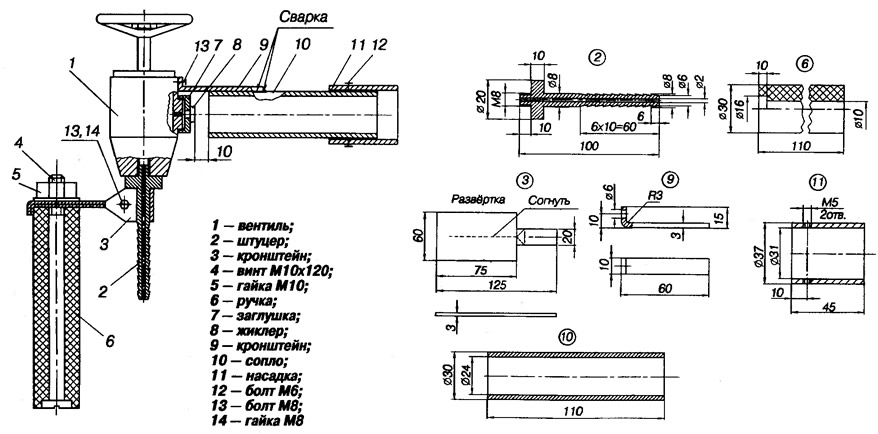

Горелка почти полностью собрана из готовых деталей, механическая обработка минимальна. Конструкция понятна из рис. 4. Основа ее — готовый стальной вентиль от баллона со сжиженным газом. На резьбу входного патрубка установлена заглушка, которая применяется при транспортировке газовых баллонов. В ней сделано резьбовое отверстие для жиклера. Жиклер взят от паяльной лампы (с диаметром сопла 0,8 мм). Перед жиклером на кронштейне установлено сопло — отрезок трубы с внутренним диаметром 30 мм. Для доступа воздуха в зону горения сопло отстоит на 10 мм от жиклера.
Входное отверстие вентиля рассверлено, в нем нарезана резьба под штуцер, на который надевается шланг для подвода газа. Горелка закреплена на самодельной ручке.
Регулировать факел можно или с помощью вентиля на горелке, или изменяя длину сопла перемещением насадки.
От редакции
Вентиль ВК-74 от кислородного баллона в горелке, изображенной на рис. 1, установлен так, что направление потока газа в нем изменено на противоположное по отношению к его нормальному положению. Давление газа постоянно (в том числе и при закрытом вентиле) действует на сальниковое уплотнение. Если уплотнение недостаточно плотное, возможна утечка газа. Поэтому перед работой горелки необходимо проверить герметичность уплотнений. При работе с горелкой вентиль ВК-74 надо использовать только для регулирования пламени, а перекрывать газ следует вентилем на баллоне. При появлении запаха газа немедленно перекрыть газ вентилем на газовом баллоне. При изготовлении горелки этой конструкции установить вентиль ВК-74 лучше таким образом, чтобы направление потока газа через него соответствовало стрелке на корпусе, а маховик вентиля был вверху.
Журнал «САМ» №8, 1998 год
