Я изготовил такое устройство, отделив насос от рабочего цилиндра и соединив их шлангом высокого давления. За основу конструкции взял домкрат (грузоподъёмностью 5т с ходом плунжера около 160 мм, ходом винта 95 мм), развивающий давление до 420 атм.
Сначала я разобрал домкрат, отвернув верхнюю большую гайку и вывернув направляющий цилиндр с рабочим плунжером.

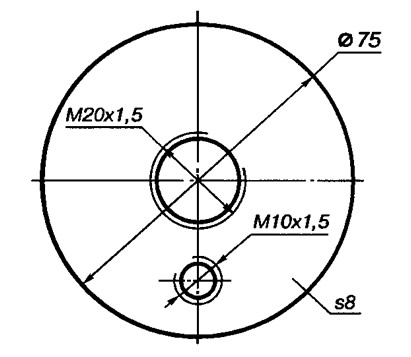

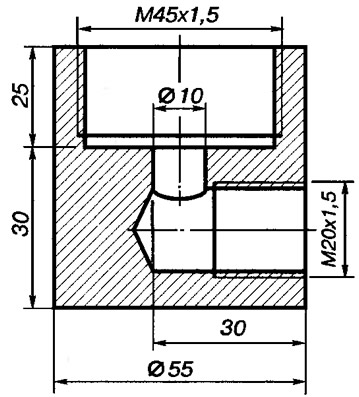

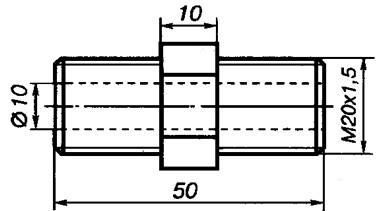

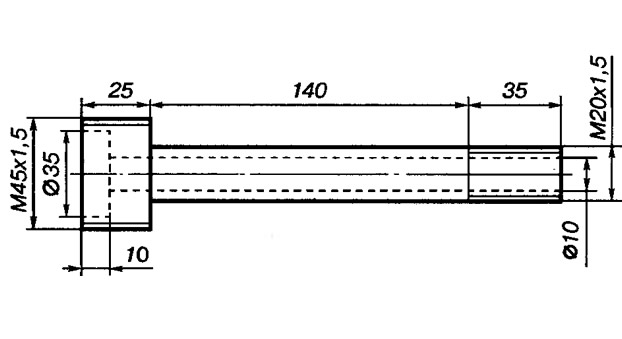

Затем изготовил из стали четыре новые детали, изображенные на рисунках 1—4. Подпятник (рис.1) привернул к направляющему цилиндру. К подпятнику с помощью штуцера (рис.2) присоединил шланг высокого давления. На место направляющего цилиндра в основание домкрата завернул сердцевину (рис. 3). Сборку гидронасоса завершил крышкой (рис.4), которой через прокладку прижал стакан к основанию. Толщина крышки 8 мм. Полость между стаканом и сердцевиной заполнил маслом через отверстие в крышке, заглушенное затем пробкой. Внутри не должно оставаться воздуха. Шланг высокого давления, идущий от гидроцилиндра, ввернул в сердцевину.

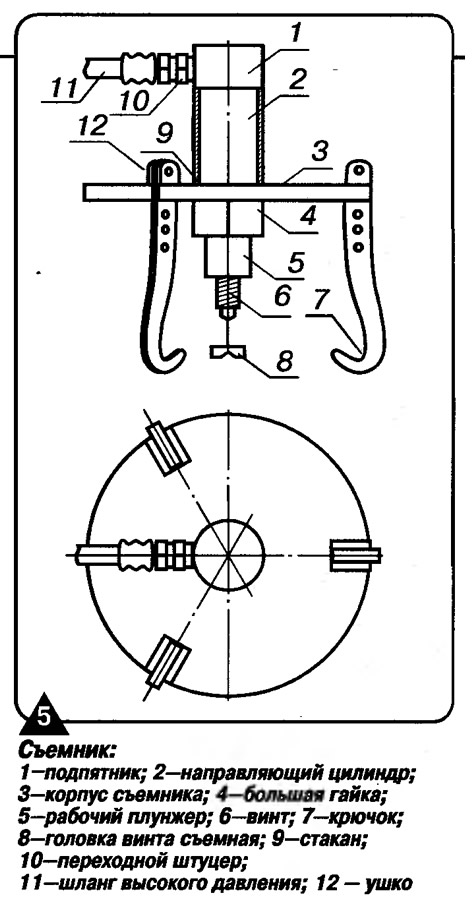

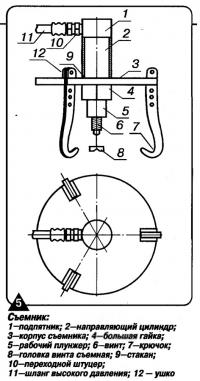

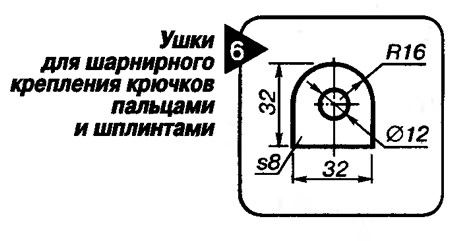

Чтобы применять этот переделанный домкрат как съемник, я оснастил его разборным захватом. Устройство его понятно из рис. 5. Все детали стальные. Корпус толщиной 12 мм, в нем сделал 3 паза под крючки. С каждой стороны пазов приварил ушки (рис.6). Крючки стальные толщиной 10 мм.
Ширина пропилов такая, что крючки в них входят свободно, без заедания. Головку винта гидроцилиндра я сделал съемную, а часть цилиндрического конца, на котором она была установлена обработал на конус. На направляющий цилиндр надел отрезок двухдюймовой трубы длиной 135 мм, выполняющий роль распорного стакана. Затем вставил цилиндр в отверстие корпуса съемника и притянул большой гайкой. В крючках сделал пять отверстий, чтобы иметь возможность изменять рабочую длину захвата. Работаю этим съемником как обычным винтовым.

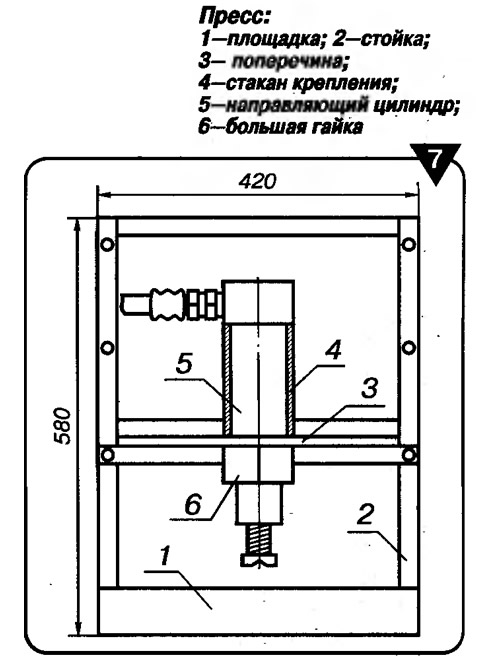

На основе модернизированного универсального домкрата я сделал небольшой, удобный в работе гидропресс (рис. 7). Его рама состоит из площадки, к которой приварены две стойки с отверстиями. Болтами М16 к отверстиям крепится поперечина. Ее можно переставлять, изменяя высоту рабочей зоны. В центре поперечины в отверстие ∅47 мм вставлен гидроцилиндр и закреплён так же, как к корпусу съемника. Стойки и поперечину сделал из швеллеров подходящего сечения, а поперечина еще и усилена накладками.
Такой домкрат применяю для отрыва борта автомобильных шин большого диаметра, им можно с высокой точностью запрессовывать втулки и подшипники, выполнять гибочные работы. Использую этот домкрат как съемник для шестерен, шкивов и подшипников, как обычный домкрат, как пресс для выжимания сока из ягод и измельченных фруктов и овощей, для многих других целей.
Гидронасос от этого домкрата я применяю и с другими гидроцилиндрами сельскохозяйственной техники. На их основе сделал прицеп-самосвал и подъемный кран.
Журнал «САМ» №7, 1998 год
